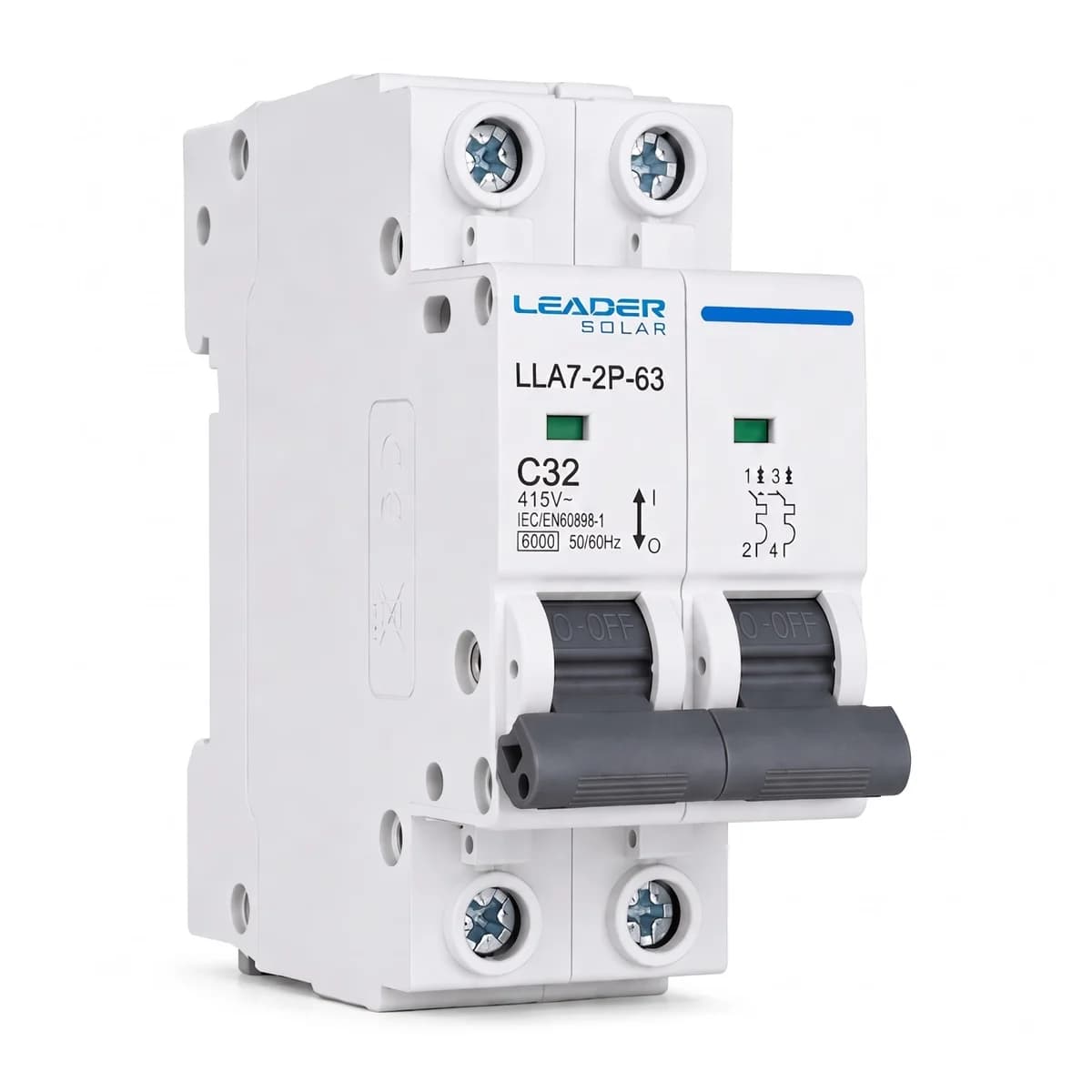

Breaker termomagnético AC 2P 32A Leader

Leader - línea LLA7

Breaker termomagnético AC 2P 32A que corta ambos conductores ante sobrecarga o corto circuito

Protección bipolar para circuitos monofásicos y bifásicos en tableros residenciales, comerciales e industriales.

El breaker termomagnético AC 2P 32A LLA7 de Leader protege líneas y equipos en corriente alterna mediante disparo térmico y magnético. Al ser bipolar, desconecta simultáneamente fase y neutro (o las dos fases, según la instalación), lo que evita que un conductor quede energizado tras el disparo. Se monta en riel DIN de 35 mm, el estándar de cualquier tablero eléctrico en Colombia, y cumple las normas GB/T 10963.1 e IEC 60898-1.

• Corriente nominal 32A
• Bipolar (2P)
• Capacidad de ruptura 4.500A
• Curvas de disparo B, C o D
• Grado de protección IP20
• Montaje en riel DIN 35mm

32 A

Corriente nominal (In)

240/415 V~

Tensión nominal (Ue)

4.500 A

Capacidad de ruptura nominal

10.000 ciclos

Vida mecánica

Este breaker está pensado para circuitos que necesitan corte en los dos conductores a la vez, algo indispensable en instalaciones bifásicas o en cargas donde no se puede dejar un polo vivo tras una falla. El mecanismo térmico responde a sobrecargas sostenidas y el magnético actúa de forma instantánea ante cortocircuitos, con un rango de disparo térmico de 1,05 a 1,30 veces la corriente nominal.

La versión de 32A cubre circuitos de mediana carga: iluminación general, tomacorrientes de uso mixto o alimentación de equipos que no superan esa corriente. Al ser modular y de montaje en riel DIN, se integra sin adaptaciones en tableros ya existentes, sin importar la marca del gabinete.

Desconexión bipolarCorta fase y neutro al mismo tiempo En un circuito bifásico o monofásico con neutro, un breaker de un solo polo puede dejar un conductor energizado tras la falla. El 2P de Leader desconecta ambos, lo que reduce el riesgo de choque eléctrico durante una reparación en el tablero.

• Corriente nominal32A Corriente máxima de operación continua antes de que actúe el disparo térmico.
• Capacidad de ruptura4.500A Corriente de cortocircuito máxima que el breaker interrumpe sin daño.
• Curvas de disparoB, C o D Define la sensibilidad magnética según el tipo de carga a proteger.
• Vida eléctrica4.000 ciclos Número de operaciones de conexión y desconexión bajo carga.
• Vida mecánica10.000 ciclos Número de operaciones de conexión y desconexión sin carga.
• Grado de protecciónIP20 Protección contra contacto con partes energizadas y objetos sólidos.

Características eléctricas

Norma	GB/T 10963.1, IEC 60898-1
Número de polos	2P
Corriente nominal (In)	32A
Tensión nominal (Ue)	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	4.500A
Tensión soportada al impulso (1,5/50) Uimp	4.000V
Característica de disparo térmico	(1,05-1,30) x In
Curvas de disparo instantáneo	B, C, D

Vida útil y condiciones de operación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C
Humedad máxima	95%

Conexión e instalación

Tipo de terminal	Cable / pin-type busbar / fork-type busbar
Tamaño máximo de cable	25mm²
Torque máximo de apriete	2,5 N.m
Instalación	Montaje en riel DIN de 35mm

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo uso e instalación conforme a las especificaciones técnicas del equipo.

¿Para qué tipo de circuito sirve un breaker 2P 32A?

Sirve para circuitos bifásicos o monofásicos con neutro que requieren corte simultáneo de ambos conductores, con cargas que no superan los 32A de corriente continua.

¿Cuál es la diferencia entre este breaker y uno de 1 polo?

El de 2 polos desconecta los dos conductores del circuito al mismo tiempo ante una falla, mientras que uno de 1 polo solo interrumpe uno, lo que puede dejar un conductor energizado.

¿Qué curva de disparo debo elegir para este breaker?

Depende de la carga: la curva B es para cargas resistivas, la C para cargas con arranque moderado (motores pequeños) y la D para cargas con picos altos de arranque.

¿Se puede instalar en cualquier tablero eléctrico?

Sí, se monta en riel DIN de 35mm, el estándar usado en la mayoría de tableros residenciales, comerciales e industriales.

¿Qué calibre de cable admite en sus terminales?

Admite cable de hasta 25mm² por terminal, con un torque máximo de apriete de 2,5 N.m.

¿Qué pasa si el breaker se dispara con frecuencia?

Indica que la carga conectada se acerca o supera la corriente nominal de 32A, o que hay una falla en el circuito. Revisa la carga instalada antes de volver a energizar.

¿Cuánto dura este breaker en operación normal?

Soporta 4.000 ciclos de operación bajo carga (vida eléctrica) y 10.000 ciclos en vacío (vida mecánica), según especificación del fabricante.
