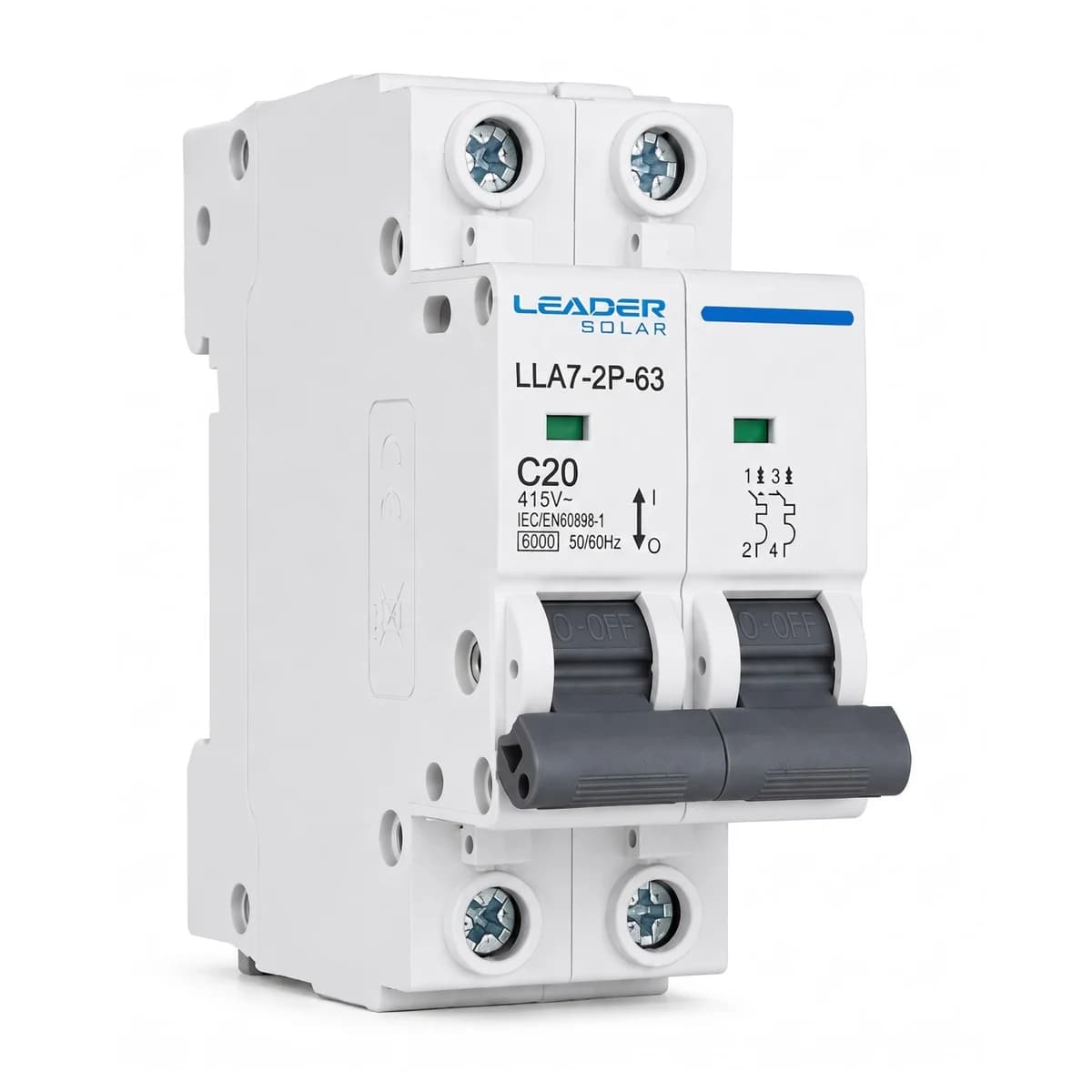

Breaker termomagnético AC 2P 20A Leader

Leader - línea LLA7

Breaker termomagnético AC 2P 20A con capacidad de ruptura de 4.500A

Protección bipolar para circuitos monofásicos y bifásicos en corriente alterna

El breaker LLA7-2P-20A desconecta los dos conductores al mismo tiempo cuando detecta una sobrecarga o un cortocircuito. Combina disparo térmico y magnético, se monta en riel DIN de 35 mm y cumple las normas GB/T 10963.1 e IEC 60898-1. Es la protección de entrada típica para tableros residenciales y comerciales que trabajan a 240 V.

• Corriente nominal 20A
• Bipolar (2P)
• Capacidad de ruptura 4.500A
• Grado de protección IP20
• Vida mecánica de 10.000 ciclos
• Montaje en riel DIN de 35 mm

20 A

Corriente nominal (In)

240/415 V~

Tensión nominal (Ue)

4.500 A

Capacidad de ruptura

10.000 ciclos

Vida mecánica

IP20

Grado de protección

El LLA7-2P-20A protege circuitos de corriente alterna en instalaciones monofásicas o bifásicas, cortando simultáneamente fase y neutro (o las dos fases) ante una falla. El mecanismo térmico responde a sobrecargas sostenidas y el magnético actúa de forma instantánea frente a cortocircuitos, con una curva de disparo entre 1,05 y 1,30 veces la corriente nominal.

Su cuerpo modular se instala sobre riel DIN estándar de 35 mm, lo que facilita su reemplazo o ampliación en tableros ya armados. Resiste hasta 4.000 ciclos eléctricos y 10.000 mecánicos, y opera en un rango de temperatura ambiente de -5°C a 40°C con humedad de hasta 95%, condiciones que cubren tanto climas fríos de altiplano como el calor húmedo de zonas bajas del país.

Desconexión bipolarCorta los dos conductores a la vez Al ser 2P, el LLA7-2P-20A abre simultáneamente fase y neutro (o las dos fases en un circuito bifásico), evitando que quede un conductor energizado tras el disparo.

• Protección térmicaSobrecargas sostenidas Dispara entre 1,05 y 1,30 veces la corriente nominal cuando la carga se mantiene por encima del límite.
• Protección magnéticaCortocircuitos Corta de forma instantánea ante una falla de alta corriente, protegiendo cables y equipos conectados.
• MontajeRiel DIN 35 mm Se instala en el mismo riel estándar de cualquier tablero eléctrico convencional.
• ConexiónCable, pin o fork busbar Admite distintos tipos de terminal según el diseño del tablero.
• Capacidad de cableHasta 25mm² Tamaño máximo de conductor admitido en el terminal.
• Torque de ajuste2,5 N.m Par máximo recomendado para el apriete de los tornillos de conexión.

Especificaciones técnicas

Datos eléctricos

Norma	GB/T 10963.1, IEC 60898-1
Número de polos	2P
Corriente nominal (In)	20A
Tensión nominal (Ue)	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	4.500A
Tensión soportada al impulso (1,5/50) Uimp	4.000A
Característica térmica de disparo	(1,05-1,30)×In
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos

Instalación y ambiente

Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, hasta 95% de humedad
Tipo de conexión	Cable, pin busbar o fork busbar
Tamaño máximo de cable	25mm²
Torque máximo de ajuste	2,5 N.m
Instalación	Riel DIN de 35 mm

¿En qué circuitos se usa el breaker 2P 20A?

En circuitos monofásicos o bifásicos de corriente alterna donde se requiere desconectar los dos conductores a la vez, como iluminación, tomas o cargas de hasta 20A de consumo continuo.

¿Puede reemplazar un breaker de 1P en un tablero existente?

No directamente: al ser bipolar ocupa dos espacios en el riel DIN, mientras que uno de 1P ocupa solo uno. Verifica el espacio disponible en el tablero antes de instalarlo.

¿Qué curva de disparo tiene?

La ficha del fabricante indica un rango térmico de disparo entre 1,05 y 1,30 veces la corriente nominal; las curvas instantáneas disponibles en la familia LLA7 son B, C y D, según el modelo puntual.

¿Qué grado de protección tiene y dónde puede instalarse?

Tiene grado IP20, pensado para instalación dentro de un tablero cerrado, no para exposición directa a la intemperie.

¿Qué calibre de cable admite?

Admite conductores de hasta 25mm² en el terminal, con un torque de ajuste máximo de 2,5 N.m.

¿En qué rango de temperatura funciona?

Opera entre -5°C y +40°C, con humedad relativa de hasta 95%, lo que cubre tanto el clima frío del altiplano como el calor húmedo de zonas bajas del país.

¿Cuánto dura antes de requerir cambio?

Está clasificado para 4.000 ciclos eléctricos y 10.000 ciclos mecánicos de operación.

• Marca Leader, línea LLA7 de interruptores termomagnéticos
• Cumple normas GB/T 10963.1 e IEC 60898-1
