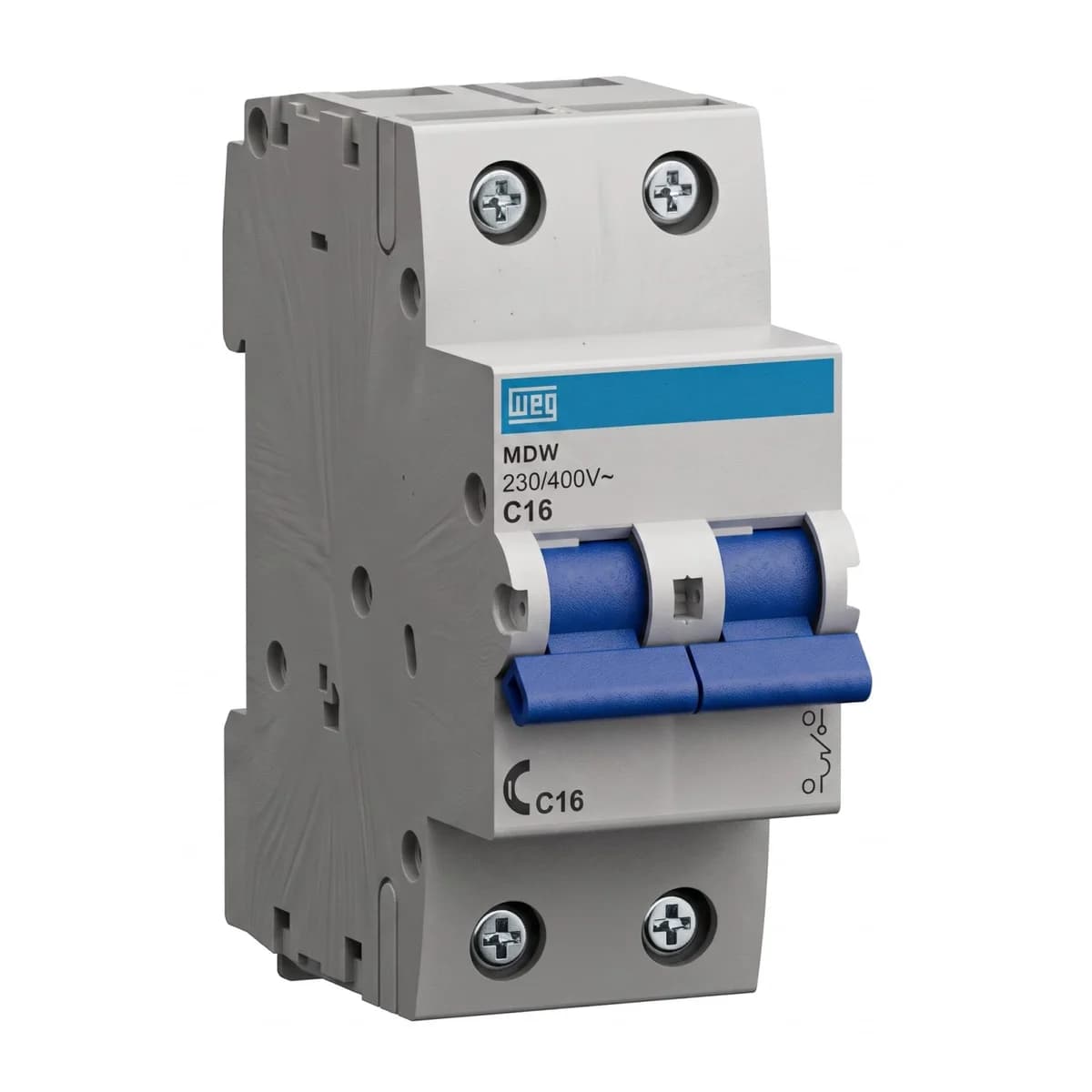

Breaker termomagnético 2P 16A 230/400V WEG MDW C16

WEG - línea MDW

Breaker termomagnético 2P 16A curva C para protección de circuitos con cargas inductivas

Interruptor magnetotérmico bipolar de riel DIN para tableros residenciales y comerciales

El MDW C16 bipolar de WEG protege conductores contra sobrecarga y cortocircuito en circuitos de baja tensión, con disparo instantáneo entre 5 y 10 veces la corriente nominal. Cumple las normas IEC 60898 e IEC 60947-2, y su mecanismo de disparo libre actúa aunque la perilla quede trabada o el estado del interruptor no se vea con claridad. Se monta en riel DIN de 35 mm y admite alimentación por la parte superior o inferior sin afectar sus características técnicas.

• Curva C, disparo entre 5 y 10 veces In
• Capacidad de interrupción de hasta 5 kA a 230/400 V ca
• Bipolar (2P), para fase y neutro o dos fases
• Apto para corriente continua o alterna
• Grado de protección IP20
• Vida eléctrica de 4.000 maniobras

16 A

Corriente nominal In

5 kA

Capacidad de interrupción a 230/400 V ca (IEC 60947-2)

2 P

Bipolar

C

Curva de disparo

-25 a 45 °C

Temperatura ambiente de operación

La curva C está pensada para circuitos con cargas inductivas: motores pequeños, electrodomésticos con compresor, transformadores livianos y equipos que al arrancar exigen un pico de corriente por encima de la nominal. En esos circuitos, un breaker de curva B dispararía en falso ante ese pico; el MDW C16 lo deja pasar y solo actúa cuando la sobrecarga o el cortocircuito son reales.

El interruptor viene en presentación bipolar (2P), útil cuando se necesita cortar fase y neutro o dos fases al mismo tiempo, por ejemplo en circuitos monofásicos de 230 V o en tramos de instalaciones de 220 V. La capacidad de conexión de 1 a 25 mm² y el torque de apriete de 2,5 N.m en los terminales cubren calibres de conductor típicos en tableros residenciales y de edificios.

Disparo libreLa protección actúa aunque la perilla esté trabada El mecanismo de disparo libre del MDW no depende de la posición de la manija ni de lo que indique el estado visual del interruptor: si hay sobrecarga o cortocircuito, dispara igual, lo que reduce el riesgo de una falla eléctrica no detectada en el tablero.

• Curva de disparoC (5 a 10 veces In) Corta la corriente entre 5 y 10 veces la nominal, apto para circuitos con arranques inductivos.
• Capacidad de interrupciónHasta 5 kA A 230/400 V ca según IEC 60947-2, para corrientes de 6 a 125 A.
• MontajeRiel DIN 35 mm Se alimenta por la parte superior o inferior sin perder sus características técnicas.
• Aislamiento500 V ca (Ui) Tensión nominal de aislamiento del interruptor.
• Terminales1 a 25 mm² Capacidad de conexión con destornillador philips número 2.
• Vida útil4.000 maniobras Ciclos de operación mecánica y eléctrica garantizados.

Datos eléctricos principales

Corriente nominal In	16 A
Número de polos	2P
Curva de disparo	C (5 a 10 veces In)
Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Capacidad de interrupción IEC 60898 (230/400 V ca)	3 kA
Capacidad de interrupción IEC 60947-2 (230/400 V ca)	5 kA

Datos mecánicos y de instalación

Grado de protección	IP20
Vida eléctrica	4.000 maniobras
Temperatura ambiente	-25 a 45 °C
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N.m
Herramienta para conexión	Destornillador philips número 2
Fijación	Riel DIN 35 mm
Peso	0,210 kg

Potencia disipada y reducción por temperatura

Disipación de potencia por polo a corriente nominal 16 A

Rango de corriente	10 < In ≤ 16 A
Máxima potencia disipada por polo	3,5 W

Corriente nominal según temperatura ambiente (In 16 A)

-20 °C	20,00 A
0 °C	18,40 A
20 °C	16,96 A
30 °C	16,00 A
40 °C	15,36 A

-

Ver ficha del fabricante

Respaldo WEG El MDW C16 está fabricado bajo las normas IEC 60898 e IEC 60947-2, con certificación conforme a estándares internacionales de protección eléctrica.

Preguntas frecuentes

¿Para qué circuitos se recomienda un breaker de curva C en lugar de curva B?

La curva C dispara entre 5 y 10 veces la corriente nominal, mientras la curva B lo hace entre 3 y 5 veces. Por eso la curva C se usa en circuitos con cargas inductivas (motores pequeños, compresores, transformadores livianos) donde el pico de arranque haría disparar en falso a un breaker de curva B.

¿Este breaker sirve para corriente continua?

Sí. La línea MDW está desarrollada para circuitos de baja tensión tanto en corriente continua como alterna, de 2 a 125 A, según las capacidades de interrupción indicadas en la ficha técnica del fabricante para cada nivel de tensión en cc.

¿Qué calibre de cable admite en los terminales?

Admite conductores de 1 a 25 mm², con un torque de apriete recomendado de 2,5 N.m y usando destornillador philips número 2.

¿Se puede instalar en cualquier posición dentro del tablero?

Sí, el MDW no tiene restricción de posición de montaje y puede alimentarse tanto por la parte superior como por la inferior sin que esto afecte sus características técnicas.

¿Qué pasa si la temperatura del tablero sube por encima de 30 °C?

La corriente nominal se reduce con la temperatura ambiente. Para este breaker de 16 A, a 40 °C la corriente admisible baja a 15,36 A y a 20 °C sube a 16,96 A, según la tabla de factor de reducción por temperatura del fabricante.

¿Cuántas maniobras soporta antes de reemplazarse?

El fabricante especifica una vida eléctrica de 4.000 maniobras.

¿Se le puede agregar un bloque de contacto auxiliar o traba candado?

Sí, la línea MDW cuenta con accesorios opcionales como bloque de contacto auxiliar (limitado a uno por interruptor) y traba candado para diámetros de candado de hasta 5 mm, ambos compatibles con este modelo.
