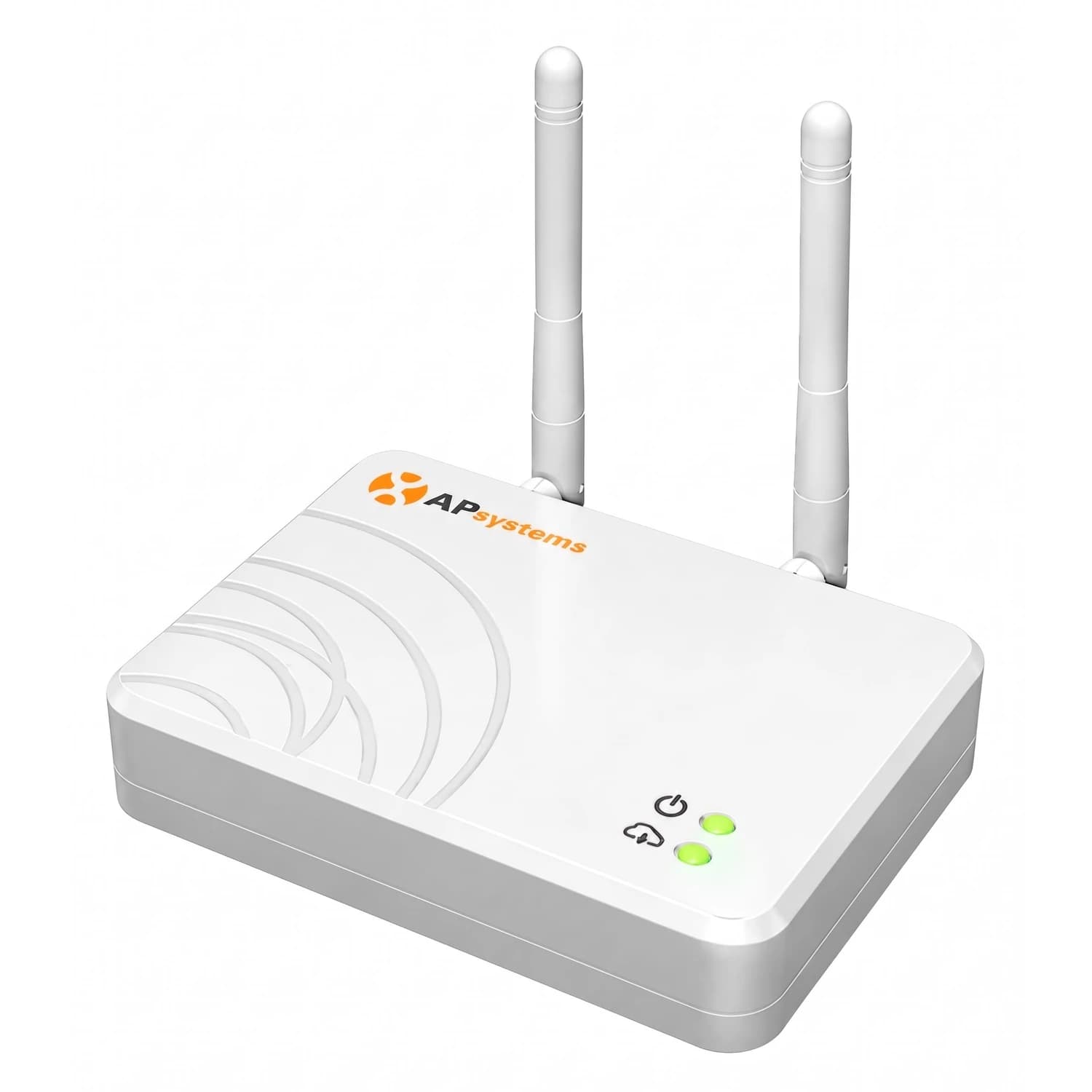

Unidad de comunicación ECU-B para microinversores APsystems

APsystems - Energy Communication Unit

Unidad de comunicación ECU-B para 4 canales de microinversores en tiempo real

El puente entre tus microinversores y la app de monitoreo, sin cables de datos complejos.

La ECU-B recopila el rendimiento de cada microinversor conectado y lo envía a la plataforma EMA de APsystems por internet. Solo necesita un cable de datos y uno de alimentación para operar. Desde la app puedes revisar módulo por módulo el estado de tu instalación fotovoltaica en cuestión de segundos. Su tamaño compacto facilita la instalación en interiores, junto al tablero o al gabinete de inversores.

• Supervisión de hasta 4 canales de entrada
• Comunicación ZigBee 2.4 GHz encriptada
• Wi-Fi 802.11g/n integrado
• Consumo de energía de solo 1.7 W
• Interior, grado IP20 (NEMA 1)
• Garantía de 3 años estándar

4 canales

Entrada máxima de comunicación

2.4 GHz

Comunicación ZigBee con el microinversor

1.7 W

Consumo de energía

3 años

Garantía estándar

Monitoreo confiable para instalaciones residenciales

La ECU-B se conecta a cada microinversor mediante ZigBee y transmite la información a la plataforma EMA a través de Wi-Fi o red celular GSM. Con la seguridad inalámbrica WEP o WPA2-PSK, los datos viajan protegidos desde el sistema hasta tu celular o computador. La interfaz USB integrada de 5Vdc-0.5A permite alimentar accesorios adicionales sin cableado extra.

Al no llevar ventiladores, la unidad se enfría por convección natural, lo que reduce el desgaste mecánico y el ruido. El rango de temperatura de operación, de -20°C a 65°C, le permite funcionar en interiores incluso en zonas de calor sostenido como la costa Caribe colombiana, siempre que se instale bajo techo según su clasificación IP20 para uso en interior.

Monitoreo en tiempo realVisibilidad completa de cada microinversor desde la app Con el software EMA de APsystems accedes al rendimiento individual de cada módulo conectado, lo que facilita detectar de inmediato una caída de producción en un solo panel sin revisar todo el arreglo.

• ComunicaciónZigBee 2.4 GHz Enlace estable y encriptado con cada microinversor, sin depender de cableado adicional entre unidades.
• ConectividadWi-Fi 802.11g/n Envío de datos a la plataforma EMA por red inalámbrica local o celular GSM.
• SeguridadWEP y WPA2-PSK Protocolos de cifrado disponibles para proteger la transmisión de datos.
• InterfazUSB 5Vdc-0.5A Salida auxiliar para alimentar dispositivos complementarios.
• Instalación122 x 87 x 25 mm Tamaño reducido que facilita ubicarla junto al tablero o gabinete de inversores.
• RefrigeraciónConvección natural Sin ventiladores, para una operación silenciosa y de bajo mantenimiento.

Aplicaciones

Comunicación

Comunicación con el microinversor	ZigBee 2.4 GHz
Entrada máxima de canales	4
Inalámbrico a la EMA	Wi-Fi 802.11g/n / GSM Cellular
Seguridad inalámbrica	WEP, WPA2-PSK
Interfaz USB	5Vdc-0.5A output

Especificaciones de radiofrecuencia

Gama de frecuencias	2412-2472 MHz (Wi-Fi), 2405-2480 MHz (ZigBee)
Potencia de salida de RF (EIRP)	16.56 dBm (Wi-Fi), 9.50 dBm (ZigBee)
Tipo de antena	Antena externa
Modulación	DSSS, OFDM
Modo de funcionamiento	Dúplex

Datos eléctricos y mecánicos

Alimentación eléctrica	5V, 2A
Consumo de energía	1.7 W
Dimensiones (ancho x alto x profundidad)	122 mm x 87 mm x 25 mm
Peso	150 g
Rango de temperatura ambiental	-20°C a +65°C
Refrigeración	Convección natural, sin ventiladores
Clasificación ambiental del recinto	Interior - NEMA 1 (IP20)

3

Años

Garantía estándar del fabricante APsystems respalda la ECU-B con 3 años de garantía estándar por defectos de fabricación.

¿La ECU-B es compatible con cualquier microinversor APsystems?

Está diseñada para comunicarse por ZigBee con los microinversores de la marca, con un límite de 4 canales de entrada, por ejemplo 2 dispositivos DS3D o 1 dispositivo QT2.

¿Necesita cableado adicional para funcionar?

Solo requiere un cable de datos y uno de alimentación. La comunicación con los microinversores es inalámbrica por ZigBee.

¿Se puede instalar a la intemperie?

No. Su clasificación es interior, NEMA 1 (IP20), por lo que debe montarse bajo techo, dentro de un gabinete o cerca del tablero.

¿Cómo se conecta a internet para enviar los datos a la app?

Se conecta mediante Wi-Fi 802.11g/n o red celular GSM hacia la plataforma EMA de APsystems, donde se visualiza el rendimiento de cada microinversor.

¿Qué mantenimiento requiere?

Al enfriarse por convección natural, sin ventiladores, no requiere mantenimiento mecánico. Solo verifica periódicamente la conexión de red.

¿Qué garantía tiene la unidad?

Cuenta con 3 años de garantía estándar del fabricante.

¿Cuánta energía consume la ECU-B?

Consume 1.7 W, con alimentación de 5V, 2A.

APsystems es líder mundial en tecnología MLPE (electrónica de potencia a nivel de módulo) multiplataforma, con soluciones de microinversores y monitoreo para sistemas fotovoltaicos residenciales y comerciales.

• Tecnología MLPE multiplataforma
• Monitoreo en tiempo real desde app
• Garantía estándar de 3 años
• Disponible en Solartex Colombia con despacho a todo el territorio nacional
