Conector hembra AC IP68 APsystems

APS - conectores para sistemas fotovoltaicos

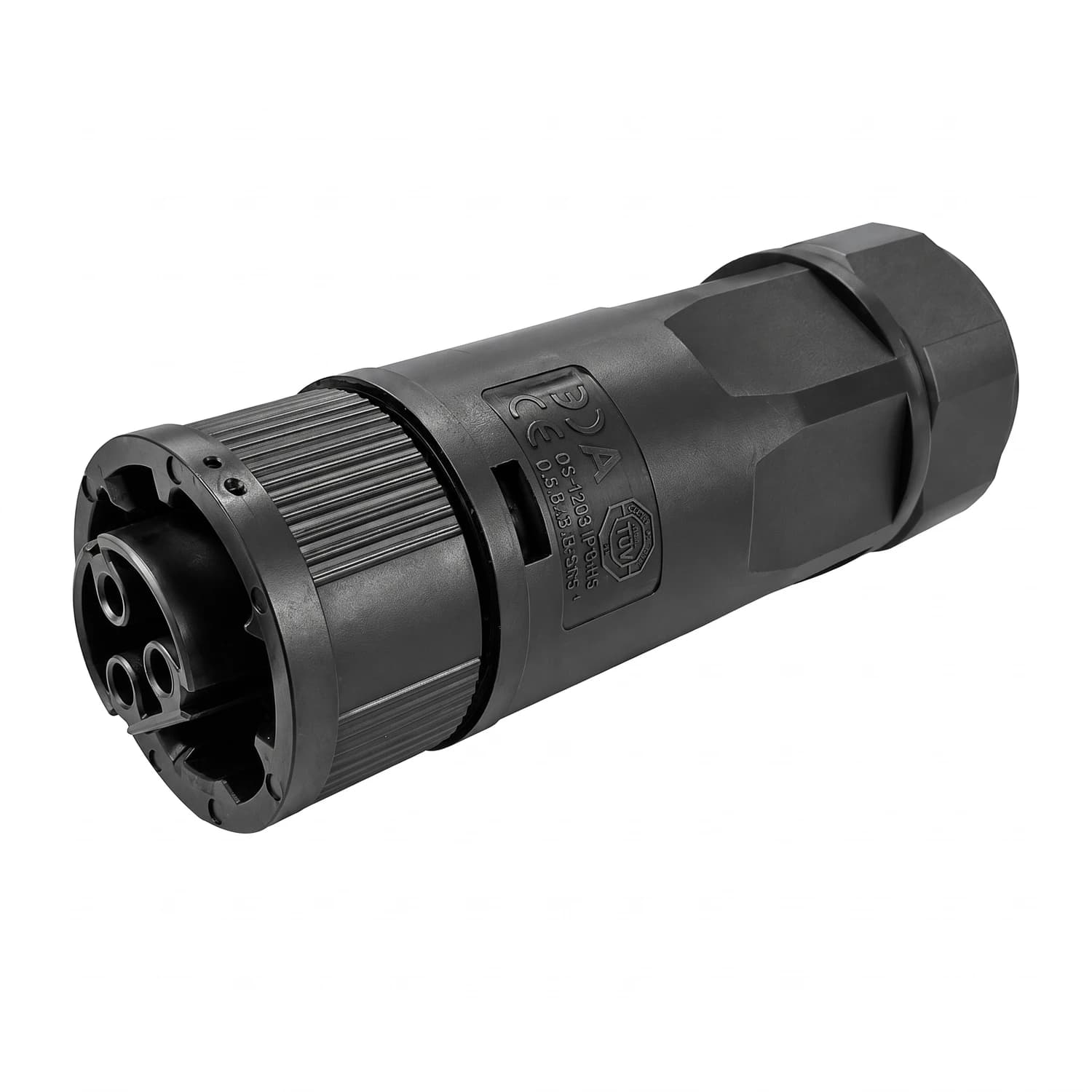

Conector hembra AC IP68 32A para conexiones de corriente alterna a la intemperie

Sellado hermético para el tramo de salida de microinversores y cableado AC en exteriores

El conector hembra AC IP68 de APsystems asegura la conexión entre microinversores y el cableado de corriente alterna en instalaciones solares residenciales y comerciales. Su sello IP68 soporta inmersión de hasta 1 metro durante 24 horas, lo que lo hace apto para cajas de conexión expuestas a lluvia y humedad. Trabaja con corrientes de hasta 35A y mantiene la resistencia de contacto baja incluso después de cientos de ciclos de conexión y desconexión.

• Hermeticidad IP68, 1m durante 24 horas
• Corriente nominal de hasta 35A (TUV)
• Compatible con cable hasta 6.0mm² (10 AWG)
• Resiste temperaturas de -40°C a 105°C
• Vida útil de al menos 500 ciclos de acople

35 A

Corriente nominal según TUV

250 V AC

Tensión nominal

IP68

Hermeticidad, 1m sumergido 24h

500 ciclos

Vida útil mínima de acople

6.0 mm²

Calibre de cable máximo (10 AWG)

En una instalación solar, el punto de conexión AC entre el microinversor y el resto del circuito suele quedar a la intemperie, dentro de canaletas o cajas de paso que reciben agua de lluvia directa. Este conector hembra está pensado para ese punto: su sello IP68 aguanta inmersión temporal sin que entre humedad al contacto eléctrico, algo relevante en la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del ambiente deterioran rápido conectores sin ese grado de protección.

La resistencia de contacto se mantiene por debajo de 5 mΩ y el aislamiento por encima de 500 MΩ, valores que garantizan que la conexión no se caliente ni pierda eficiencia con el uso. El material cumple la clasificación de inflamabilidad UL94-V0, y el rango de temperatura de operación (-40°C a 105°C) permite instalarlo tanto en el altiplano frío como en techos que alcanzan temperaturas altas por la radiación directa.

Sellado bajo aguaIP68 con inmersión de 1 metro durante 24 horas Protege la conexión AC incluso si la caja de paso se inunda temporalmente, algo común en instalaciones expuestas a lluvias fuertes.

• CorrienteHasta 35A Certificado TUV; CSA lo respalda hasta 32A.
• Retención de pin≥80N Evita que el contacto se suelte por vibración o tensión del cable.
• Retención de cable≥120N El prensacable sostiene el conductor sin que se desconecte accidentalmente.
• Ciclos de acople≥500 Soporta múltiples conexiones y desconexiones para mantenimiento.
• Impulso de voltaje4000V Resiste picos de tensión sin dañar el aislamiento interno.
• InflamabilidadUL94-V0 Material que se autoextingue en caso de contacto con llama.

Especificaciones eléctricas

Corriente nominal	CSA 32A / TUV 35A
Tensión nominal	250V AC
Resistencia de contacto	≤5 mΩ
Resistencia de aislamiento	≥500 MΩ
Voltaje de impulso nominal	4000V

Especificaciones mecánicas y ambientales

Calibre de cable admitido	≤6.0 mm² (10 AWG)
Fuerza de retención del pin	≥80N
Fuerza de retención del cable	≥120N
Ciclos de acople	≥500
Grado de hermeticidad	IP68, 1m durante 24h
Clasificación de inflamabilidad	UL94-V0
Temperatura de operación	-40°C a 105°C

¿Con qué calibre de cable es compatible este conector?

Admite cables de hasta 6.0 mm², equivalente a 10 AWG.

¿Se puede instalar a la intemperie sin protección adicional?

Sí, su grado IP68 soporta inmersión de hasta 1 metro durante 24 horas, por lo que resiste lluvia directa y humedad ambiental sin necesidad de una caja adicional sellada.

¿Cuántas veces se puede conectar y desconectar sin que pierda desempeño?

Está diseñado para al menos 500 ciclos de acople manteniendo su resistencia de contacto y hermeticidad.

¿Es compatible con cualquier microinversor?

Es un conector estándar de corriente alterna pensado para la salida de microinversores APsystems; verifica que el conector macho del equipo con el que lo vas a usar sea del mismo estándar.

¿Qué corriente máxima soporta?

Está certificado para 35A según TUV y para 32A según CSA, con una tensión nominal de 250V AC.

¿Soporta las temperaturas de un techo en Colombia?

Sí, su rango de operación va de -40°C a 105°C, lo que cubre tanto el calor de un techo expuesto al sol como el frío del altiplano.

UL94-V0

Inflamabilidad

Material autoextinguible Reduce el riesgo de propagación de llama en caso de falla eléctrica dentro del sistema de conexión.

• Componentes originales APsystems para sistemas de microinversores
• Compatibilidad garantizada con la línea de conectores AC de la marca
• Despacho a todo el territorio nacional
