APS - conectores AC para microinversores

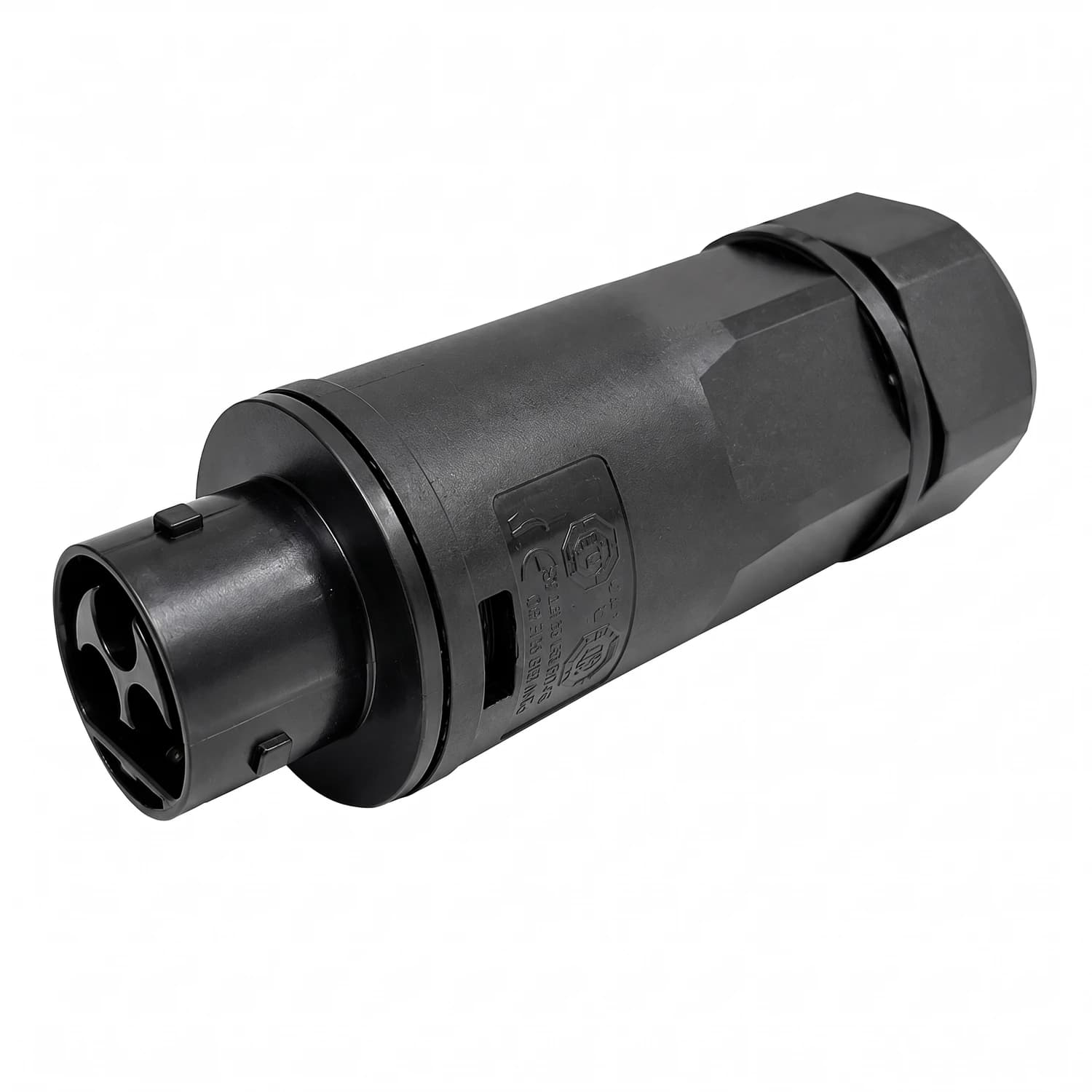

Conector AC macho 3 polos 32A/35A con sello IP68 para microinversores APsystems
Conexión estanca del lado de corriente alterna en instalaciones fotovoltaicas con microinversores.
El conector AC macho APsystems une el cableado de salida de los microinversores hacia el tablero o el circuito de red, en configuración monofásica (L, N, PE) o trifásica (1, 2, 3). Su sellado IP68 y su rango de temperatura de -40°C a 105°C lo hacen apto para quedar expuesto a la intemperie durante toda la vida útil del sistema. Trae dos sellos intercambiables para adaptarse a distintos calibres de cable sin necesidad de comprar un conector distinto por cada sección.
- Grado de protección IP68 (1 m / 24 h)
- Corriente nominal 32A (CSA) / 35A (TÜV)
- 3 polos, monofásico o trifásico
- Pines en cobre con recubrimiento de plata
- Sellos intercambiables para cable de 4 mm² y 2.5 mm²
- Cuerpo en PC & PBT, clase de inflamabilidad UL94-V0
- 32 A
- Corriente nominal (CSA)
- 250 V AC
- Voltaje nominal
- IP68
- Grado de protección (1 m / 24 h)
- -40 a 105 °C
- Rango de temperatura de operación
- 3 polos
- Configuración monofásica o trifásica
Este conector va en el tramo de salida AC de los microinversores APsystems, uniendo el cable troncal que recorre el techo hasta llegar al punto de conexión con la red o el tablero. Al tratarse de un componente que queda a la intemperie, el sellado y la resistencia de aislamiento determinan cuánto tiempo pasa antes de que aparezca una falla por humedad o corrosión en los pines.
La resistencia de contacto igual o menor a 5 mΩ y la resistencia de aislamiento igual o mayor a 500 MΩ mantienen la conexión estable incluso en instalaciones largas con varios microinversores en cadena. El torque recomendado de 0.8 N·m en la tornillería en acero inoxidable evita que la conexión se afloje con la dilatación térmica propia del techo.
SelladoIP68 con resistencia a la salinidad del ambiente costero En instalaciones de la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad aceleran la corrosión de conectores AC expuestos, este sello mantiene la resistencia de aislamiento sin necesidad de mantenimiento adicional.
- ConfiguraciónMonofásico o trifásico Los mismos 3 polos sirven para L/N/PE o para las tres fases, según el circuito de red al que se conecte el microinversor.
- PinesCobre con plata El recubrimiento en plata reduce la resistencia de contacto y mantiene la conductividad en el tiempo.
- Sellos intercambiables4 mm² y 2.5 mm² El sello negro (Ø17 mm) es para cable de 4 mm² (10 AWG) y el gris (Ø13 mm) para cable de 2.5 mm² (12 AWG).
- CuerpoPC & PBT, UL94-V0 Termoplástico de alta resistencia, con clasificación de inflamabilidad UL94-V0.
- Voltaje de impulso4.000 V Soporta picos de tensión sin dañar el aislamiento interno.
- Rango térmico-40°C a 105°C Opera sin degradarse tanto en el frío del altiplano como en el calor de techos expuestos al sol directo.
Especificaciones eléctricas
| Voltaje nominal | 250 V AC |
|---|---|
| Voltaje de impulso nominal | 4.000 V |
| Corriente nominal | 32 A (CSA) / 35 A (TÜV) |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 500 MΩ |
Especificaciones mecánicas y de cable
| Género / polos | Macho, 3 polos (3 Core) |
|---|---|
| Grado de protección | IP68 (1 m / 24 h) |
| Rango de temperatura | -40°C a +105°C |
| Clase de inflamabilidad | UL94-V0 |
| Diámetro exterior de cable admitido | 10 mm a 15 mm |
| Sección de conductor admitida | ≤ 6.0 mm² (10 AWG) |
| Cuerpo exterior | Polímero termoplástico PC & PBT |
| Pines de contacto | Aleación de cobre con recubrimiento de plata |
| Juntas y sellos | Caucho de silicona |
| Tornillería | Acero inoxidable (SUS), torque recomendado 0.8 N·m |
- 2
- Años
Garantía del fabricante Cubre defectos de fabricación en materiales y sellado bajo condiciones normales de instalación y uso.
¿Este conector sirve para instalaciones monofásicas y trifásicas?
Sí, los 3 polos se pueden configurar como L/N/PE en monofásico o como 1/2/3 en trifásico, según el circuito de red al que se conecte el microinversor.
¿Qué calibre de cable acepta?
Admite conductores de hasta 6.0 mm² (10 AWG), con dos sellos intercambiables: uno para cable de 4 mm² (10 AWG) y otro para cable de 2.5 mm² (12 AWG).
¿Se puede instalar a la intemperie sin protección adicional?
Sí, su grado de protección IP68 (1 m de profundidad durante 24 horas) permite instalarlo expuesto a la intemperie sin caja adicional, incluso en zonas de alta humedad.
¿Con qué par de apriete se debe ajustar la tornillería?
El torque recomendado es de 0.8 N·m sobre la tornillería en acero inoxidable, para asegurar el contacto sin dañar el sello de silicona.
¿Es compatible con cualquier microinversor?
Está diseñado como conector de salida AC para microinversores APsystems; verifica que el modelo de tu microinversor use este tipo de conector macho de 3 polos.
¿Qué rango de temperatura soporta una vez instalado?
Funciona entre -40°C y +105°C, lo que cubre tanto el calor de un techo expuesto al sol como el frío de zonas altas.
¿Necesita mantenimiento periódico?
No requiere mantenimiento bajo condiciones normales de instalación; el sellado IP68 y los materiales de la tornillería en acero inoxidable están pensados para operar sin intervención durante la vida útil del sistema.
- Componentes originales para instalaciones fotovoltaicas con microinversores
- Especificaciones tomadas de la ficha técnica del fabricante
- Despacho a todo el territorio nacional
Peso
0,2 kg
Largo
6 cm
Ancho
2 cm
Alto
2 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
