Transformador de corriente CTS 80A 66.6MA APsystems

APsystems - monitoreo de energía

Transformador de corriente 80A 26.6mA para medir el consumo real de tu sistema fotovoltaico

Sensor de núcleo partido que se instala sin cortar cables ni interrumpir el circuito.

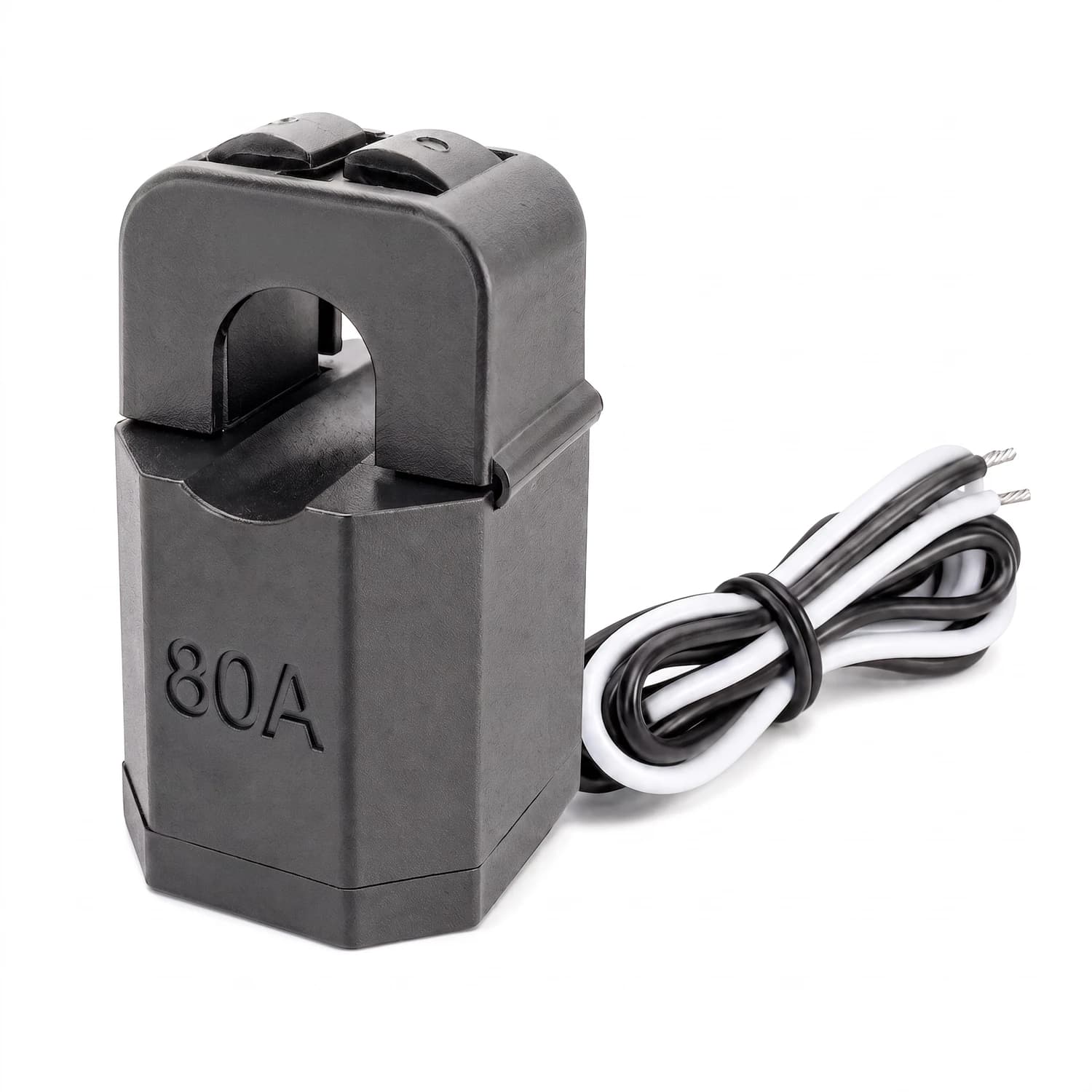

El transformador de corriente SCT-T10 de APsystems mide la corriente que circula por un conductor y la convierte en una señal de bajo voltaje que interpreta la unidad de monitorización (ECU) o el medidor de energía. Su cuerpo tipo pinza se abre para rodear el cable existente, así que no hace falta desconectar nada para instalarlo. Está pensado para trabajar junto a los equipos de monitorización de APsystems, entregando una lectura confiable del consumo o la generación en tiempo real.

• Relación nominal 80A / 26,6mA
• Diseño de núcleo partido (split-core)
• Apertura interna de 10 mm
• Cable UL1007 24AWG de 1 metro
• Temperatura de trabajo de -25°C a 50°C
• Certificaciones UL, CE, ETL, RoHS

80 A

Corriente nominal de salida 26,6 mA

10 mm

Diámetro de apertura interna

10-3000 Arms

Rango de corriente primaria

333 mV

Voltaje de salida recomendado

Cómo funciona la medición

El sensor rodea el conductor por donde pasa la corriente que quieres monitorear, ya sea la que entrega un inversor, la que consume un tablero o la que circula hacia la red. Internamente convierte esa corriente en una señal proporcional de voltaje, con una relación de transformación configurable entre 1000 y 3000, siendo 3000 el valor recomendado para trabajar con 333 mV de salida.

Al no requerir apertura del circuito ni conexión directa a los conductores de potencia, la instalación es más segura y rápida que la de un transformador de núcleo cerrado. Esto lo hace útil tanto en instalaciones nuevas como en sistemas ya energizados donde no conviene interrumpir el servicio.

Instalación no invasivaSe abre y se cierra sobre el cable existente No necesitas cortar el conductor ni desenergizar el tablero para instalar el sensor, algo clave quiénes ya tienen el sistema fotovoltaico funcionando y quieren sumar monitoreo sin detener la producción.

• Rango de medición5 a 80 A Cubre el consumo típico de un circuito residencial o comercial de baja potencia.
• Relación de transformación1000 a 3000 Ajustable según el equipo de monitorización con el que se integre.
• Cable certificadoUL1007 24AWG Conductor de 1 metro para llevar la señal hasta la unidad de monitoreo.
• Rango térmico-25°C a 50°C Soporta instalación en tableros exteriores o cuartos técnicos con variación de temperatura.
• Diseño compacto40 x 26 x 23 mm Se ajusta a espacios reducidos dentro de un tablero eléctrico.
• CompatibilidadUnidades ECU de APsystems Diseñado para integrarse con los sistemas de monitoreo de la marca.

Especificaciones eléctricas

Modelo	SCT-T10
Corriente nominal / salida	80A / 26,6mA
Rango de corriente de entrada	5-80 A
Rango de corriente primaria	10-3000 Arms
Voltaje de salida	333-5000 mV (recomendado 333 mV)
Relación de transformación	1000-3000 (recomendado 3000)

Características físicas

Diámetro interno	10 mm
Dimensiones (alto x ancho x profundidad)	40 x 26 x 23 mm
Cable conductor	UL1007 24AWG, 1 metro
Temperatura de operación	-25°C a 50°C
Certificaciones	UL, CE, ETL, RoHS

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo condiciones normales de uso e instalación.

¿Con qué equipos de monitoreo funciona este transformador de corriente?

Está diseñado para integrarse con las unidades de monitorización (ECU) y medidores de energía de APsystems.

¿Necesito cortar el cable para instalarlo?

No. Es un sensor de núcleo partido (split-core), se abre, se coloca alrededor del conductor y se cierra, sin necesidad de desconectar ni cortar cables.

¿Qué grosor de cable soporta la apertura interna?

La apertura interna es de 10 mm de diámetro, suficiente para la mayoría de conductores usados en tableros residenciales y comerciales.

¿Puedo usarlo para medir tanto consumo como generación solar?

Sí, mide la corriente que circula por el conductor donde se instala, ya sea la que entrega el inversor o la que consume una carga.

¿Qué longitud tiene el cable de salida hacia el equipo de monitoreo?

El cable conductor UL1007 24AWG tiene 1 metro de longitud.

¿Resiste instalarse en un tablero a la intemperie?

Su rango de temperatura de trabajo es de -25°C a 50°C, lo que cubre variaciones de cuartos técnicos y tableros exteriores no climatizados.

¿Qué certificaciones tiene?

Cuenta con certificaciones UL, CE, ETL y RoHS.

APsystems es un fabricante especializado en microinversores y equipos de monitoreo para sistemas fotovoltaicos, con soluciones diseñadas para integrarse entre sí.

• Equipos pensados para funcionar en conjunto dentro de un mismo ecosistema de monitoreo
• Componentes certificados bajo normas internacionales
