Transformador de corriente 600A ACCUENERGY

Accuenergy - Serie AcuSplitCT

Transformador de corriente 600A de núcleo partido con instalación sin desconectar cables

Medición de corriente de alta precisión para tableros con espacio reducido

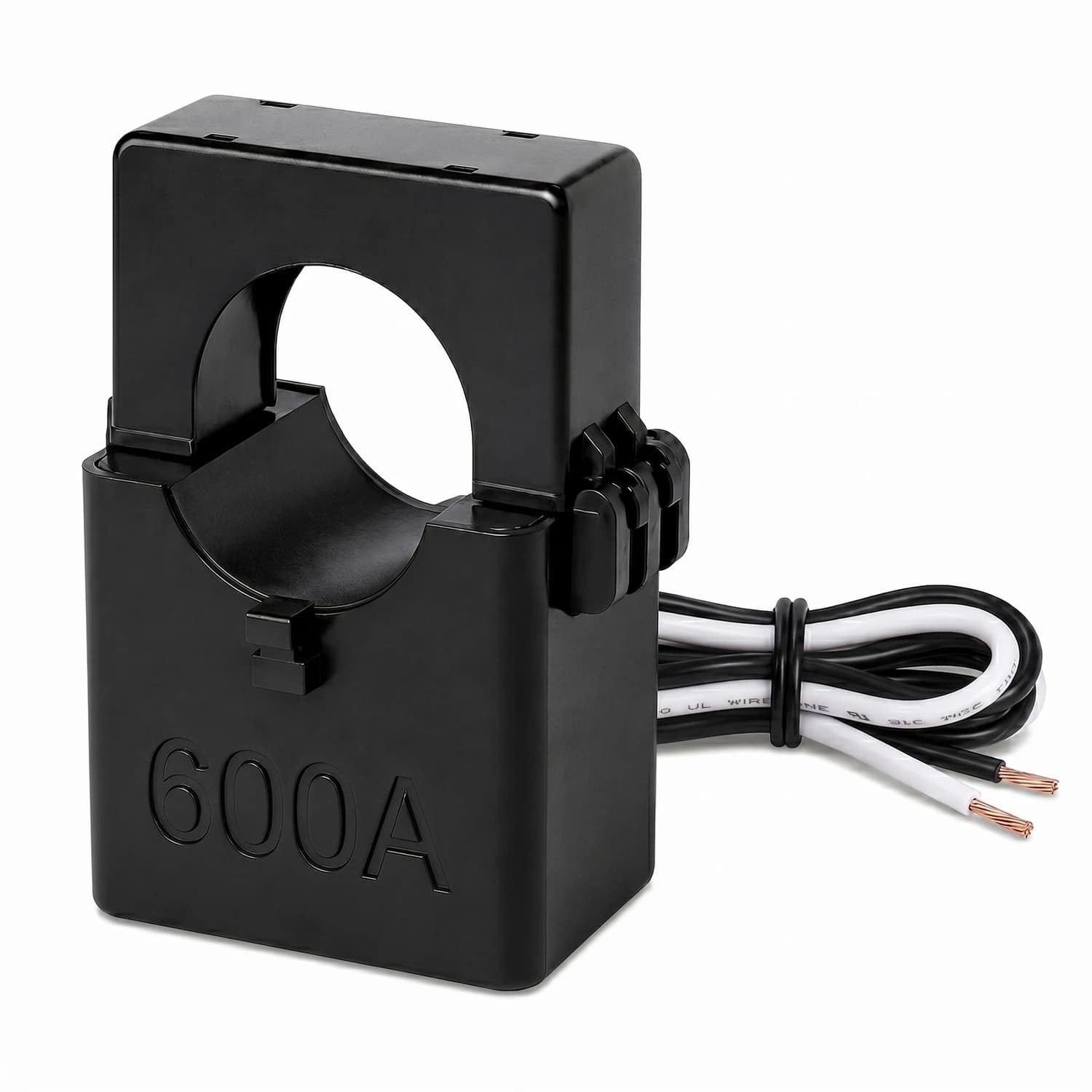

El AcuCT-H138-600 es un transformador de corriente de núcleo dividido tipo bisagra, pensado para instalar o reemplazar un medidor sin interrumpir el circuito ni desenergizar el tablero. Su mecanismo de cierre de un solo clic reduce el tiempo de montaje frente a un CT de núcleo cerrado tradicional. La carcasa compacta en nailon negro entra en tableros con poco espacio disponible, y su clase de precisión 0.5% lo hace apto para medición fiscal y monitoreo energético de plantas solares e instalaciones industriales.

• Corriente nominal 600 A CA
• Precisión clase 0.5%
• Instalación sin desconectar cables
• Apertura de ventana 35 mm (1.38")
• Tensión nominal 600 Vac, categoría III
• Certificaciones CE, cURus y RoHS

600 A

Corriente nominal de entrada

333 mV

Señal de salida

0.5 %

Clase de precisión

35 mm

Apertura de ventana (1.38")

600 Vac

Tensión nominal, categoría III

Este transformador convierte una corriente de hasta 600 A en una señal de salida de 333 mV, compatible con analizadores de redes y equipos de medición que reciben ese estándar. Al ser de núcleo partido con bisagra, se abre, se coloca alrededor del conductor y se cierra con un clic, sin necesidad de pasar el cable por dentro ni cortar el servicio eléctrico para instalarlo o retirarlo.

La ventana de 35 mm de apertura acepta conductores de calibre considerable, lo que lo hace útil tanto en acometidas de baja tensión como en circuitos de mayor amperaje dentro del rango de 600 A. El rango de frecuencia de 50 Hz a 1 kHz cubre tanto la red eléctrica convencional como componentes armónicos generados por variadores de frecuencia, inversores y otras cargas no lineales, algo frecuente en instalaciones con generación solar.

Montaje sin interrupcionesSe instala sin desconectar el circuito El sistema de bisagra con cierre de un clic permite montar o retirar el transformador alrededor de un conductor ya energizado, sin necesidad de abrir el circuito ni programar un corte de servicio para la instalación.

• PrecisiónClase 0.5% Adecuada para medición energética y aplicaciones de monitoreo que exigen lecturas confiables.
• Rango de corriente600 A CA Cubre acometidas y circuitos de mayor amperaje dentro de la serie AcuSplitCT.
• Tensión soportada600 Vac, categoría III No debe usarse en aplicaciones con tensión superior a 600 V entre líneas (L-L).
• Rango de frecuencia50 Hz a 1 kHz Mide corriente fundamental y componentes armónicos generados por cargas no lineales.
• MaterialNailon negro Carcasa resistente para instalación en tableros de distribución.
• Temperatura de operación-15°C a 60°C Rango de trabajo declarado por el fabricante.

Especificaciones eléctricas

Corriente nominal de entrada	600 A CA
Salida de señal	333 mV
Precisión	Clase 0.5%
Rango de frecuencia	50 Hz a 1 kHz
Tensión nominal	600 Vac, categoría III

Datos mecánicos y ambientales

Apertura de ventana	35.0 mm (1.38")
Material de la carcasa	Nailon negro
Ancho	65.0 mm (2.56")
Profundidad	40.0 mm (1.57")
Altura	83.0 mm (3.27")
Temperatura de operación	-15°C a 60°C
Certificaciones	CE, cURus (E359521), RoHS

1

Año

Garantía del fabricante Accuenergy respalda el AcuCT-H138-600 contra defectos de fabricación durante el periodo estándar de garantía del fabricante.

¿Con qué equipos se puede usar este transformador de corriente?

Con cualquier medidor, analizador de redes o sistema de monitoreo que reciba una señal de entrada de 333 mV, que es el estándar de salida de este CT.

¿Se puede instalar sin cortar la energía del circuito?

Sí. Al ser de núcleo partido tipo bisagra, se abre, se coloca alrededor del conductor y se cierra con un clic, sin necesidad de desconectar cables ni interrumpir el servicio.

¿Qué calibre de conductor acepta la ventana de este CT?

La apertura de ventana es de 35 mm (1.38 pulgadas), suficiente para conductores de acometida y circuitos de mayor amperaje dentro del rango de 600 A.

¿Puede usarse en instalaciones de más de 600 V?

No. El fabricante indica expresamente que este CT de clase 600 V no debe usarse en aplicaciones con tensión superior a 600 V entre líneas (L-L).

¿Sirve para monitorear la salida de un inversor solar?

Sí. Su rango de frecuencia de 50 Hz a 1 kHz cubre la corriente fundamental de red y los componentes armónicos que generan inversores y otras cargas no lineales.

¿En qué condiciones ambientales puede operar?

El fabricante declara un rango de temperatura de operación de -15°C a 60°C, con carcasa en nailon negro de alta durabilidad.

¿Qué certificaciones tiene este transformador de corriente?

Cuenta con certificaciones CE y cURus (E359521), además de cumplimiento con la directiva RoHS.
