Transformador de corriente 100A ACCUENERGY

Accuenergy - Serie AcuSplitCT

Transformador de corriente de núcleo partido 100A para medición sin desconectar cables

Medición de corriente en paneles con espacio reducido, sin interrumpir el circuito.

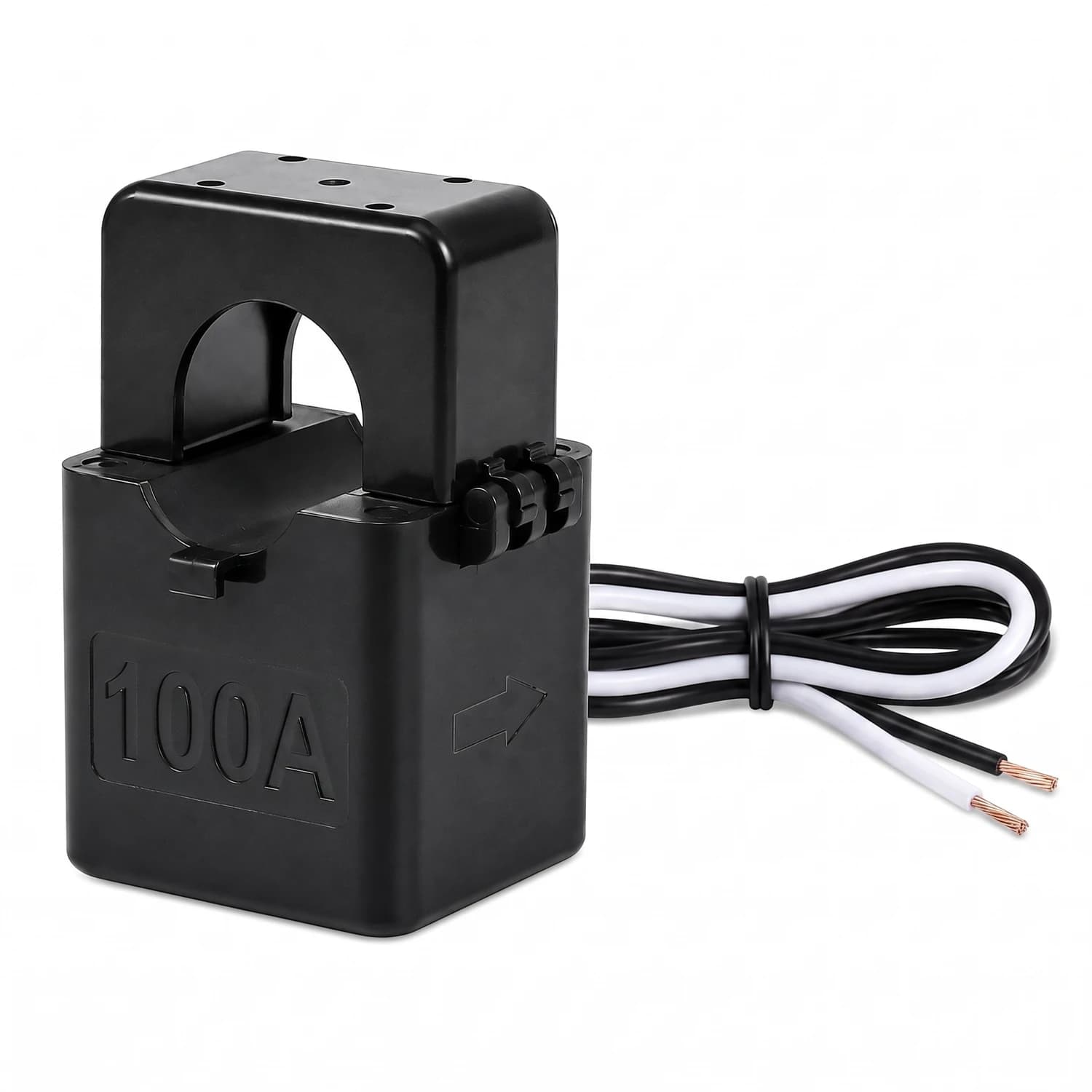

El AcuCT-H063-100 es un transformador de corriente tipo bisagra que se abre y cierra con un solo clic alrededor del conductor, sin necesidad de desenergizar el tablero ni desconectar cableado existente. Su tamaño compacto y su precisión de clase 0.5% lo hacen apto para instalar medidores de energía en gabinetes donde no hay espacio para un CT convencional. Entrega una señal de salida proporcional lista para conectar a un analizador de red o medidor de energía.

• Corriente nominal 100 A CA
• Precisión clase 0.5%
• Instalación tipo bisagra sin desconectar cables
• Voltaje nominal 600 Vac, categoría III
• Certificado cURus y CE, cumple RoHS

100 A

Corriente de entrada nominal

333 mV

Señal de salida a corriente nominal

0.5 %

Precisión de medición

16 mm

Apertura de ventana

600 Vac

Voltaje nominal, categoría III

Este transformador de corriente convierte la corriente que circula por un conductor en una señal de voltaje de baja magnitud (333 mV a plena escala), apta para ser leída por un medidor de energía o un analizador de red compatible con esta salida. Al ser de núcleo partido, el instalador no tiene que cortar el cable ni desenergizar el circuito para colocarlo: basta con abrir la bisagra, rodear el conductor y cerrar hasta oír el clic.

El material de la carcasa, nailon negro de alta resistencia, y el rango de temperatura de operación de -15°C a 60°C le permiten trabajar tanto en tableros de interior con poca ventilación como en instalaciones expuestas a variaciones térmicas. El rango de frecuencia de 50 Hz a 1 kHz cubre tanto la medición de la red eléctrica en 60 Hz como el análisis de armónicos de orden superior.

Instalación sin cortar el suministroCierre de un solo clic alrededor del conductor El mecanismo tipo bisagra evita desconectar cables o interrumpir el circuito para montar el CT, lo que reduce el tiempo de intervención en tableros que ya están energizados.

• Compacto36 x 30.5 x 53 mm Cabe en tableros con espacio limitado entre conductores y estructura.
• PrecisiónClase 0.5% Adecuado para medición de energía y monitoreo de consumo, no solo para indicación aproximada.
• Aislamiento600 Vac categoría III Pensado para circuitos de distribución en baja tensión dentro de tableros eléctricos.
• Resistencia mecánicaCarcasa de nailon negro Soporta el manejo repetido de apertura y cierre durante instalación y mantenimiento.
• Rango de frecuencia50 Hz a 1 kHz Permite medir la red a 60 Hz y también componentes armónicos.
• CertificacionescURus, CE y RoHS Respaldo para instalaciones que requieren equipos con certificación reconocida.

Uso en sistemas de monitoreo de energía

Este transformador de corriente se instala junto a un medidor de energía o analizador de red que acepte entrada de 333 mV, típicamente en tableros de distribución donde se quiere monitorear el consumo de un circuito o de todo el tablero sin recurrir a un CT de núcleo abierto convencional. Es habitual en proyectos de monitoreo de generación solar, donde se mide la energía inyectada o consumida en el punto de conexión, así como en tableros comerciales o industriales con instrumentación de bajo perfil.

Especificaciones eléctricas

Corriente de entrada nominal	100 A CA
Señal de salida	333 mV
Precisión	Clase 0.5%
Rango de frecuencia	50 Hz - 1 kHz
Voltaje nominal	600 Vac, categoría III

Características constructivas

Apertura de ventana	16.0 mm (0.63")
Material de la carcasa	Nailon negro
Temperatura de operación	-15°C a 60°C
Dimensiones	36.0 x 30.5 x 53.0 mm
Certificaciones	cURus (E359521), CE, RoHS

Recomendaciones de instalación

Este CT tiene rango de tensión de 600 Vac categoría III, por lo que no debe usarse en aplicaciones con voltaje línea a línea superior a ese valor. La ventana de 16 mm limita el diámetro de conductor que puede rodear, así que conviene verificar el calibre del cable antes de la compra. En Colombia, donde conviven instalaciones en 110/120 V y en 220 V, este transformador es compatible con ambas siempre que la tensión línea a línea del circuito no supere los 600 Vac.

1

Año

Garantía del fabricante Accuenergy respalda este transformador de corriente contra defectos de fabricación bajo condiciones normales de uso e instalación.

¿Este transformador de corriente interrumpe el suministro para instalarse?

No. Su diseño de núcleo partido tipo bisagra permite abrirlo, rodear el conductor y cerrarlo sin desconectar cables ni cortar la energía del circuito.

¿Con qué equipos se puede conectar la salida de este CT?

Entrega una señal de 333 mV a corriente nominal, por lo que debe conectarse a un medidor de energía o analizador de red que acepte esta entrada específica, no a un medidor diseñado para otra relación de transformación.

¿Qué diámetro de conductor admite la ventana del CT?

La apertura de ventana es de 16.0 mm (0.63 pulgadas), así que hay que verificar que el conductor o el cable con su aislamiento entre en ese espacio antes de instalarlo.

¿Sirve para medir en circuitos de 220 V y de 110 V en Colombia?

Sí, su voltaje nominal es 600 Vac categoría III, por lo que cubre instalaciones en 110/120 V y en 220 V, siempre que la tensión línea a línea del circuito no supere los 600 Vac.

¿Se puede usar en exteriores o en ambientes con humedad alta?

La ficha no indica un grado de protección IP para este modelo, así que si va a instalarse en un ambiente con humedad o salinidad altas, como en la costa Caribe o el Pacífico colombiano, conviene alojarlo dentro de un gabinete cerrado.

¿Qué precisión tiene este CT para efectos de facturación de energía?

Tiene una precisión de clase 0.5%, adecuada para monitoreo y análisis de consumo, aunque para facturación regulada conviene confirmar los requisitos de precisión exigidos por el operador de red.

¿Qué certificaciones tiene este transformador de corriente?

Cuenta con certificación cURus (reconocido por UL bajo el número E359521), marcado CE y cumplimiento de la directiva RoHS.
