AC trunk cable 20T 20L 10AWG 2M Hoymiles

Hoymiles - accesorios para microinversores serie HMS

Cable de CA troncal 20T 20L AWG 10 2m para 20 microinversores en serie

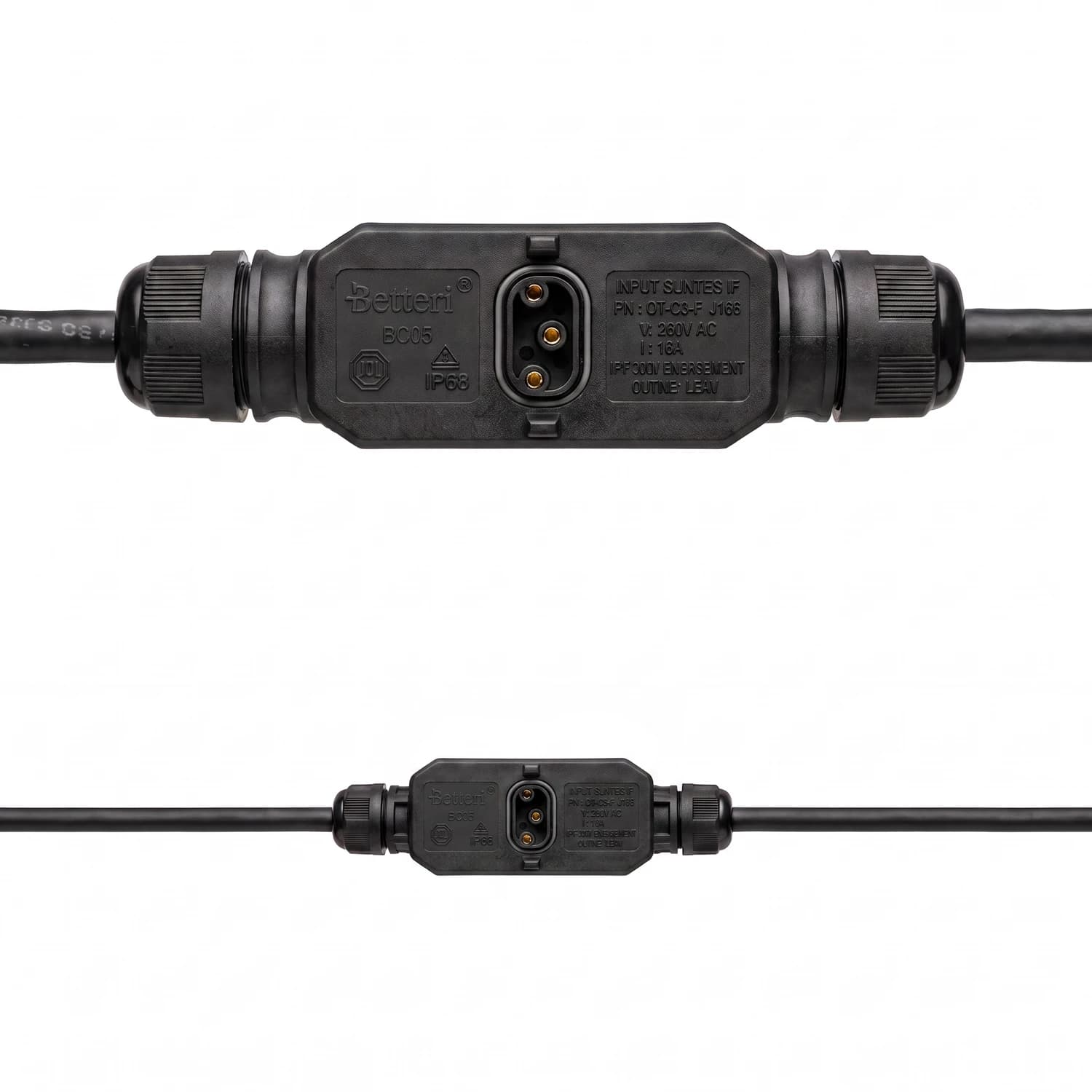

Cable troncal con conectores integrados para armar el ramal de CA de tu instalación con microinversores Hoymiles.

Este cable de CA troncal trae 20 conectores distribuidos cada 2 metros, listos para recibir el subconector de cada microinversor de la serie HMS. Con calibre AWG 10 y conectores plug-and-play, reduce el cableado en obra y elimina las cajas de conexión intermedias. Cumple UL 44, UL 1277 y UL 1581, y soporta condiciones exteriores exigentes de temperatura.

• 20 conectores de CA troncal cada 2 m
• Calibre AWG 10, hasta 600 V
• Instalación plug-and-play sin herramientas especiales
• Rango de temperatura de -40 °C a 90 °C
• Cumple normas UL 44, UL 1277 y UL 1581

20 conectores

Distribuidos cada 2 m a lo largo del cable

10 AWG

Calibre del conductor

600 V

Voltaje nominal del cable

90 °C

Temperatura ambiente máxima soportada

Cuando varios microinversores Hoymiles de la serie HMS se instalan en fila sobre un mismo tramo del techo, este cable troncal simplifica el cableado de CA: en vez de tender un cable por cada equipo hasta la caja de distribución, cada microinversor se conecta directamente a uno de los 20 puntos ya dispuestos en el cable. El espaciado de 2 metros entre conectores está pensado para arreglos de paneles con separación estándar entre marcos.

El cable viene con aislamiento apto para intemperie y un rango de temperatura de -40 °C a 90 °C, lo que le permite trabajar sin degradarse tanto en el frío del altiplano como en el calor de un techo expuesto en la costa Caribe. Al ser un componente de CA que forma parte del sistema de generación con microinversores, su instalación debe respetar las exigencias del RETIE para el cableado y la puesta a tierra del circuito.

Menos cajas, menos empalmesCableado de CA sin conexiones intermedias Cada microinversor se conecta directo al conector troncal más cercano; no hace falta caja de paso ni empalmes adicionales en el ramal de CA, lo que reduce puntos de falla y tiempo de instalación.

• ConexiónPlug-and-play El subconector de CA del microinversor se inserta directo en el conector troncal, sin herramientas.
• DistribuciónEspaciado de 2 m Los 20 conectores quedan repartidos uniformemente a lo largo del cable.
• Resistencia térmica-40 °C a 90 °C Soporta exposición directa al sol y climas fríos sin perder propiedades.
• Voltaje nominal600 V Margen amplio para circuitos de CA en instalaciones residenciales y comerciales.
• NormasUL 44, UL 1277, UL 1581 Cumple estándares reconocidos para cables de uso eléctrico.
• Cumplimiento ambientalRoHS Libre de sustancias restringidas.

Compatibilidad con el sistema HMS

Este cable se complementa con el conector de CA troncal, la tapa de puerto, la tapa de extremo y las herramientas de desconexión y desacoplamiento de la serie HMS. Si necesitas extender la distancia entre el microinversor y el módulo fotovoltaico, se usa el cable de extensión de CC, que es un accesorio distinto y no reemplaza este cable de CA.

Cable de CA troncal - parámetros principales

Tipo de cable	Calibre AWG 10
Voltaje nominal	600 V
Diámetro externo del cable	12,5 ± 0,40 mm
Rango de temperatura ambiente	De -40 °C a 90 °C
Espaciado del conector de CA troncal	2 m
Cantidad de conectores de CA troncales	20
Largo del cable de CA troncal	41 m

Cable de CA troncal - cumplimiento

Norma del producto	UL 44, UL 1277, UL 1581
Cumplimiento con normativa RoHS	Sí

Conector de CA troncal - datos de referencia

Cantidad de fases	2P+PE
Corriente nominal	32 A (usar cable de cobre calibre AWG 10/6 mm²)
Voltaje nominal	300 V
Grado de protección	IP68
Rango de temperatura ambiente	De -40 °C a 85 °C
Norma del producto	PPP 59015A:2013, ANSI/UL 6703-2017

¿Cuántos microinversores puedo conectar con este cable?

Este cable trae 20 conectores de CA troncal, por lo que admite hasta 20 microinversores de la serie HMS en el mismo ramal.

¿Qué distancia hay entre cada conector del cable?

Los conectores están distribuidos cada 2 metros a lo largo de todo el cable.

¿Este cable sirve para otras marcas de microinversores?

El conector troncal está diseñado para el subconector de CA de los microinversores Hoymiles de la serie HMS; no está pensado para acoplarse a microinversores de otras marcas.

¿Necesito herramientas especiales para instalarlo?

La conexión entre el microinversor y el cable troncal es plug-and-play. Para desconectar el conjunto sí se recomienda usar la herramienta de desconexión del puerto de CA troncal y la herramienta de desacoplamiento del conector, que se venden por separado.

¿Qué pasa con los conectores que no voy a usar?

Los puertos libres se protegen con la tapa de puerto de CA troncal, que evita el ingreso de humedad y suciedad mientras el sistema no crece hasta ocupar todos los espacios.

¿Puede quedar expuesto a la intemperie sin protección adicional?

Sí, el cable está clasificado para un rango de -40 °C a 90 °C y cumple UL 44, UL 1277 y UL 1581, normas pensadas para cableado en exteriores.

¿Puedo extender la longitud del cable si me queda corto?

El cable de CA troncal no se extiende directamente; si necesitas cubrir más distancia entre el microinversor y el módulo fotovoltaico, se usa el cable de extensión de CC, que es un accesorio independiente.
