Soporte microrail tr para panel solar K2 Systems
SKU: 4000185K2 Systems
$ 27.900+ IVA
En stock-Precio con IVA: $ 33.201

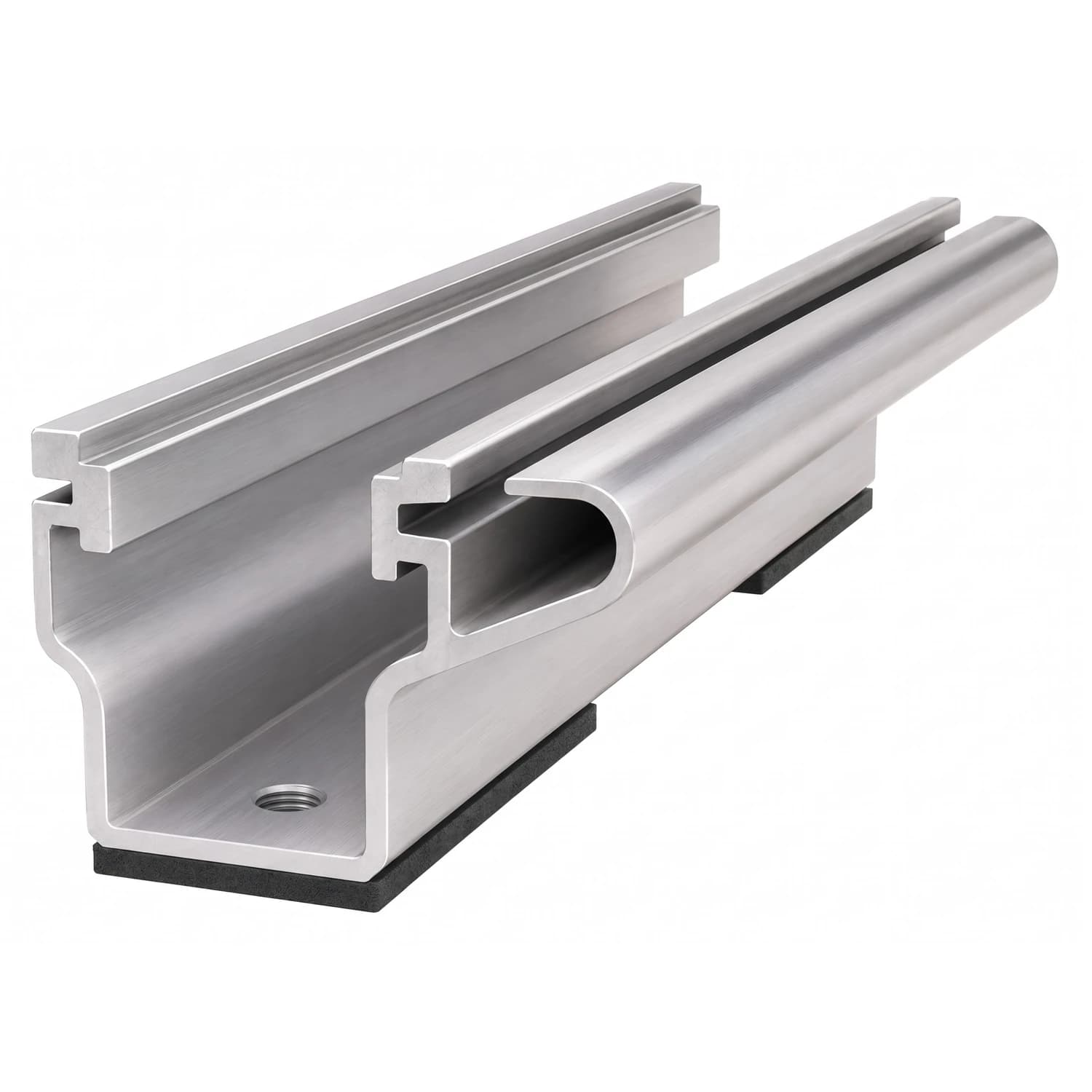

K2 Systems - MicroRail TR
Soporte microrail TR para panel solar de 2 perforaciones que se fija sobre la cresta de la cubierta trapezoidal
Riel corto de aluminio para montaje sobre techos metálicos con perfil trapezoidal.
El MicroRail TR 2 Holes reduce a solo dos componentes principales todo lo que necesitas para anclar un panel: el riel y la abrazadera K2 CrossClamp. Se atornilla directamente sobre la cresta de la lámina, lejos de los valles por donde corre el agua, y llega con el sello EPDM ya montado en la base. Pensado para instaladores que buscan menos piezas en la bolsa y menos tiempo de montaje en cubierta.
- EPDM preinstalado en la base del riel
- Tornillo autorroscante con arandela de sellado EPDM
- Aluminio serie 6000
- Fijación sobre la cresta del perfil, no en el valle
- Compatible con K2 CrossClamp y K2 Ground Lug
- 2
- Perforaciones de fijación
- 260 MPa
- Resistencia a la tracción
- 240 MPa
- Límite elástico
- 0,173 kg
- Peso por pieza
- 20 mm
- Ancho mínimo de cresta compatible
El MicroRail TR está diseñado específicamente para láminas trapezoidales de calibre 22 a 26, con cresta de ancho superior a 20 mm. Al apoyarse sobre la parte alta del perfil en lugar del valle, disminuye el riesgo de que el agua se acumule en los puntos de perforación, un detalle que pesa en cubiertas industriales y agrícolas donde el mantenimiento del techo es limitado.
El riel viene empacado en caja, lo que facilita el transporte de varias unidades sin ocupar el espacio de un riel largo tradicional. Cada tornillo autorroscante incluye su propia arandela de sellado EPDM, así que el punto de fijación queda protegido incluso en cubiertas expuestas al sol y a la lluvia durante años de instalación.
Menos componentes en obraSolo dos piezas principales por punto de anclaje El sistema combina el riel MicroRail con la abrazadera K2 CrossClamp, lo que simplifica el listado de materiales y reduce el tiempo de armado frente a estructuras con más piezas sueltas.
- SelladoEPDM en base y tornillo La lámina de EPDM en la base y la arandela EPDM del tornillo cierran el punto de perforación contra el ingreso de agua.
- MaterialAluminio serie 6000 Estructura liviana y resistente a la corrosión, apta para exposición prolongada a la intemperie.
- CompatibilidadCubiertas trapezoidales calibre 22-26 Se instala sobre perfiles con cresta de ancho mayor a 20 mm.
- FijaciónTornillo autorroscante 5,5 x 25 mm Incluye arandela de sellado EPDM en cada punto de anclaje.
- Puesta a tierraCompatible con K2 Ground Lug 4000006-H Permite integrar la conexión a tierra del sistema fotovoltaico.
- AbrazaderaCompatible con K2 CrossClamp Referencias 4000135 y 4000145 para sujetar el panel al riel.
| Material | Aluminio serie 6000 |
|---|---|
| Acabado | Mill |
| Tornillo | 5,5 mm de diámetro, 25 mm de largo |
| Resistencia última a la tracción | 37,7 ksi (260 MPa) |
| Límite elástico | 34,8 ksi (240 MPa) |
| Peso | 0,382 lb/pza (0,173 kg/pza) |
| Sx | 0,177 in³ (2897,73 mm³) |
|---|---|
| Sy | 0,250 in³ (4103,31 mm³) |
| Área de sección (A) | 0,507 in² (3,2709 cm²) |
| Largo | 148 mm (5,83 in) |
|---|---|
| Ancho máximo | 63 mm (2,48 in) |
| Alto | 43 mm (1,70 in) |
| Separación entre perforaciones | 124 mm (4,88 in) |
| Diámetro de perforación | 6,35 mm (0,25 in) |
| Riel MicroRail TR, 2 perforaciones | 4000185 |
|---|---|
| Tornillo autorroscante con arandela de sellado | incluido |
| K2 Cross Clamp | 4000135 / 4000145 |
| K2 Ground Lug | 4000006-H |
Preguntas frecuentes
¿En qué tipo de techo se instala el MicroRail TR 2 Holes?
En cubiertas metálicas trapezoidales de calibre 22 a 26, siempre que la cresta del perfil tenga un ancho superior a 20 mm.
¿El riel se fija sobre la cresta o en el valle de la lámina?
Se fija sobre la parte alta del perfil (la cresta), lo que reduce la posibilidad de que el agua se acumule en el punto de perforación.
¿Qué componentes necesito además del riel para montar el panel?
La abrazadera K2 CrossClamp (referencia 4000135 o 4000145) para sujetar el panel al riel, y si el proyecto lo requiere, el K2 Ground Lug 4000006-H para la puesta a tierra.
¿Cómo queda sellado el punto de fijación del tornillo?
El riel trae una lámina de EPDM preinstalada en la base, y cada tornillo autorroscante incluye su propia arandela de sellado EPDM, formando doble barrera contra el ingreso de agua.
¿Qué diferencia hay entre la versión de 2 y la de 4 perforaciones?
Ambas comparten el mismo perfil y propiedades mecánicas; la versión de 4 perforaciones (4000184) es más larga y usa más puntos de anclaje por riel, mientras que la de 2 perforaciones (4000185) es más corta y liviana.
¿De qué material está hecho el MicroRail TR?
De aluminio serie 6000 con acabado mill, un material liviano y resistente a la corrosión apto para exposición prolongada a la intemperie.
- K2 Systems diseña sistemas de montaje fotovoltaico enfocados en reducir componentes y tiempo de instalación.
- Solartex distribuye la línea MicroRail TR para proyectos residenciales, comerciales e industriales en toda Colombia.
Peso
0,173 kg
Largo
14,8 cm
Ancho
6,3 cm
Alto
4,3 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
