Abrazadera powerclamp para techo metálico K2 Systems

K2 Systems - línea Standing Seam Rail-less

Estructura rail-less para techo engargolado que ajusta 3 cm norte-sur después de instalada

Fijación de paneles solares sobre lámina engargolada sin necesidad de rieles largos

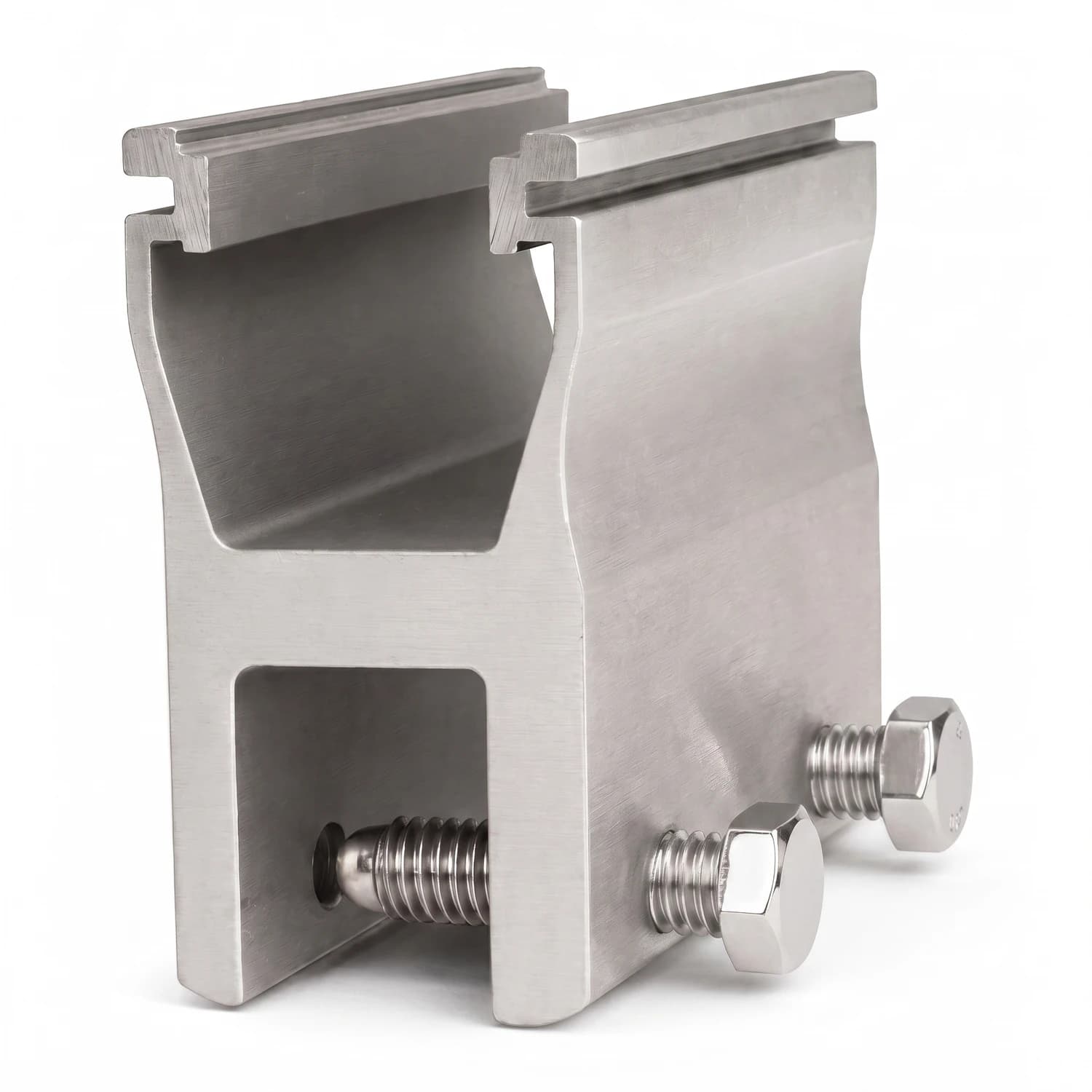

El K2 SS PowerClamp Railless Kit 4000532 sujeta el panel directamente sobre la costura del techo engargolado, sin correr rieles de un extremo a otro de la cubierta. Cada pieza mide apenas 11 cm, así que el kit ocupa menos espacio en bodega y se reparte más fácil sobre el techo. Con solo tres componentes principales por punto de anclaje, el montaje se resuelve rápido y con menos mano de obra que un sistema de riel convencional. Es la solución de K2 para cubiertas KR-18, KR24, Single Lock y Double Lock.

• Sistema rail-less, sin rieles largos
• Ajuste de 3 cm norte-sur ya instalado
• Compatible con KR-18, KR24, Single Lock y Double Lock
• Aluminio serie 6000 con acabado platinado
• Solo 3 componentes principales por punto de fijación
• No maltrata la lámina de la cubierta

11 cm

Longitud de cada sección

3 cm

Ajuste norte-sur del clamp una vez instalado

240 MPa

Resistencia a la tracción

215 MPa

Fuerza de rendimiento

0,320 kg

Peso por pieza

En techos comerciales de lámina engargolada, correr rieles largos de un extremo a otro implica más piezas, más tornillería y más tiempo de montaje. El kit 4000532 resuelve ese punto de fijación con una pieza corta que se sujeta directamente sobre la costura de la lámina, sin perforarla ni maltratarla, algo importante cuando el techo debe conservar su garantía de estanqueidad.

La sección de 11 cm facilita tanto la instalación como el transporte y almacenaje del material en obra. Una vez fijada la pieza al techo, el instalador todavía cuenta con 3 cm de ajuste en sentido norte-sur para alinear el clamp con el marco del panel, lo que da margen para corregir pequeñas desviaciones de la estructura del techo sin tener que reposicionar el anclaje completo.

Menos piezas, menos horasSolo 3 componentes principales por punto de anclaje Reducir el número de piezas por punto de fijación baja el tiempo de instalación y el margen de error en obra, algo que pesa en cubiertas comerciales de gran extensión donde se repiten decenas o cientos de puntos de anclaje.

• MaterialAluminio serie 6000 Estructura ligera y resistente a la corrosión, apta para exteriores.
• AcabadoPlatinado Terminado que protege la pieza frente a la exposición a la intemperie.
• Compatibilidad de techoKR-18, KR24, Single y Double Lock Cubre los perfiles de lámina engargolada más usados en cubiertas comerciales.
• Tornillería incluidaTornillo oval 3/8" x 1.75" Cabeza de 13 mm, incluida en el kit.
• Rosca de anclaje3/8" UNC Compatible con los accesorios complementarios de la línea K2.
• Sin perforación de láminaNo maltrata la cubierta Se fija sobre la costura sin dañar el corrugado del techo.

Componentes del sistema

El kit 4000532 es la base de fijación sobre la costura del techo. Para completar la instalación del panel se combina con otros accesorios de la línea K2, según el diseño del sistema:

Accesorios compatibles de la línea K2

Part number	Descripción
4000135	K2 Cross Clamp Set, Mill
4000006-H	K2 Ground Lug, 13mm Hex Set
4000083	MLPE, Module Frame Mount, Kit
4000960	ILSCO, SGB-4, 4-14 SOL-STR

Especificaciones técnicas

Propiedades mecánicas

Material	Aluminio serie 6000
Terminado	Platinado
Resistencia a la tracción	240 MPa (34,8 ksi)
Fuerza de rendimiento	215 MPa (31,2 ksi)
Peso	0,320 kg por pieza

Contenido del kit

Ítem	Descripción	Part number
1	Standing Seam Rail-less, Kit	4000532
2	Tornillo oval 3/8" x 1.75", cabeza 13 mm	-

Preguntas frecuentes

¿En qué tipo de techo se instala este kit?

Se instala sobre cubiertas comerciales de lámina engargolada con perfiles KR-18, KR24, Single Lock o Double Lock. No aplica para teja de fibrocemento ni para techos sin costura engargolada.

¿El kit incluye todo lo necesario para fijar un panel?

El kit 4000532 trae la pieza Standing Seam Rail-less y el tornillo oval de fijación. Para completar el punto de anclaje al panel se necesita además el K2 Cross Clamp (part number 4000135), que se vende por separado.

¿Perfora la lámina del techo?

No. La pieza se sujeta sobre la costura engargolada de la lámina sin necesidad de perforarla, lo que evita puntos de filtración y conserva la garantía de estanqueidad de la cubierta.

¿Cuántos kits se necesitan por panel?

La cantidad depende del diseño estructural del proyecto (dimensiones del panel, cargas de viento y separación entre costuras del techo). Se recomienda que el diseño lo defina un ingeniero o el equipo técnico del proyecto.

¿Qué ajuste permite una vez instalado?

Permite un desplazamiento de aproximadamente 3 cm en sentido norte-sur para alinear el clamp con el marco del panel, sin tener que reposicionar el punto de anclaje sobre el techo.

¿De qué material está fabricado?

Aluminio serie 6000 con acabado platinado, con una resistencia a la tracción de 240 MPa y una fuerza de rendimiento de 215 MPa.

¿Se puede aterrizar el sistema con este kit?

El kit 4000532 no incluye puesta a tierra. Para eso se usa el K2 Ground Lug (part number 4000006-H), que se instala como accesorio adicional en el sistema.

• K2 Systems es un fabricante alemán con presencia en México y Estados Unidos para el mercado latinoamericano.
• Sus estructuras de montaje se usan en proyectos fotovoltaicos residenciales, comerciales e industriales en distintos tipos de cubierta.
• Solartex distribuye la línea K2 en Colombia con despacho a todo el territorio nacional.
