Terminal de puesta a tierra ground lug K2 Systems

K2 Systems - Estructuras de montaje fotovoltaico

Terminal de puesta a tierra ground lug para riel, compatible con cable 8AWG y 6AWG

Conexión a tierra directa sobre el riel de montaje, sin perforar ni soldar

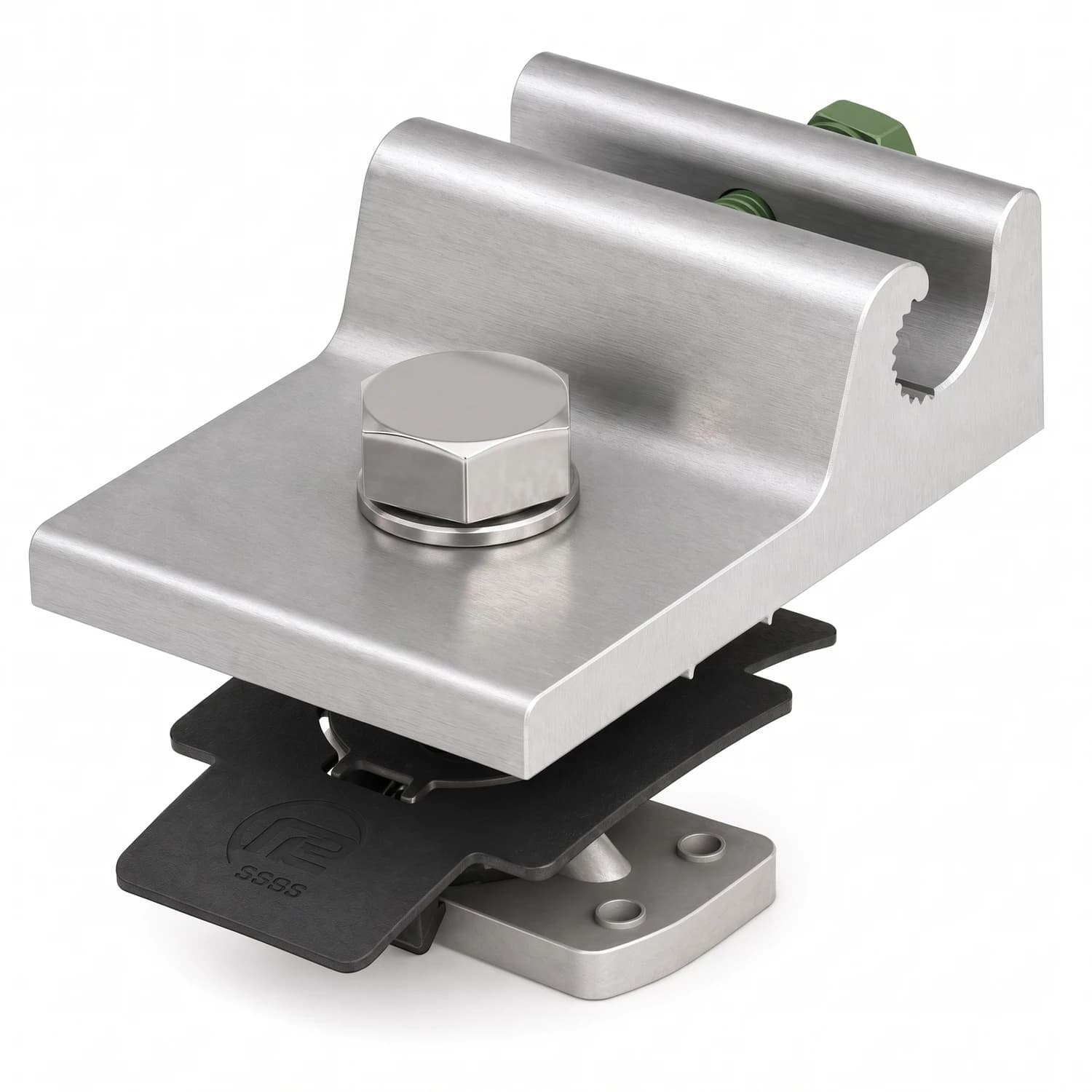

El K2 Ground Lug es el terminal que conecta el conductor de puesta a tierra directamente sobre el riel de una estructura solar K2. Se inserta por la parte superior del riel y queda sujeto con la tecnología MK3, que da un agarre firme dentro del canal. Es la pieza que evita instalar una grapa aparte para aterrizar cada módulo o tramo de riel.

• Certificación UL 2703
• Compatible con cobre sólido 8AWG y 6AWG
• Montaje superior sobre el riel
• Tecnología MK3 de alto agarre
• Compatible con todos los perfiles CrossRail y Minirail XPRess

13 mm

Llave hexagonal del tornillo principal

8-6 AWG

Rango de cobre sólido compatible

86 g

Peso del conjunto

Toda estructura fotovoltaica necesita un camino de baja resistencia a tierra para cada módulo, y ese camino suele resolverse perforando el marco o agregando una grapa de tierra en cada panel. El K2 Ground Lug simplifica esa tarea: se instala sobre el riel, sin tocar el marco del módulo, y deja el conductor de tierra fijado con la misma tecnología de agarre MK3 que usa el resto del sistema de montaje K2.

El cuerpo en aluminio platinado con herrajes en acero inoxidable resiste la corrosión propia de una instalación a la intemperie, un punto relevante en techos cercanos a la costa Caribe o al Pacífico colombiano, donde la humedad y la salinidad del aire aceleran el desgaste de los herrajes sin protección. Al ser compatible con todos los perfiles CrossRail y con Minirail XPRess, se integra sin cambios en instalaciones que ya usan estructura K2.

Puesta a tierra sin perforar el marcoConexión directa sobre el riel El ground lug se inserta desde arriba y queda fijo con el MK3 Slot Nut, eliminando la necesidad de taladrar el módulo o agregar una grapa independiente por panel.

• CertificaciónUL 2703 Norma de referencia para dispositivos de montaje y puesta a tierra de sistemas fotovoltaicos.
• Compatibilidad de cable8AWG y 6AWG sólido Cubre los calibres de conductor de tierra más usados en instalaciones residenciales y comerciales.
• MaterialAluminio platinado y acero inoxidable Combinación pensada para resistir corrosión en exteriores.
• Tecnología MK3Mayor agarre en el canal del riel El slot nut MK3 distribuye la sujeción a lo largo del canal en vez de un solo punto.
• Compatibilidad de rielTodos los perfiles CrossRail Se instala en cualquier riel de la línea CrossRail sin adaptadores.
• Compatibilidad adicionalMinirail XPRess También encaja en este sistema de montaje de K2.

Composición del set

Piezas incluidas en el K2 Ground Lug 4000006-H

Pieza	Descripción
1	Tornillo de cabeza hexagonal de 13 mm
2	Arandela de seguridad
3	Tornillo terminal, cabeza hexagonal de 7/16"
4	Ground lug
5	MK3 slot nut

Especificaciones técnicas

Material	Aluminio platinado, acero inoxidable
Terminado	Aluminio platinado
Conexión	Inserción por la parte superior del riel
Certificación	UL 2703
Compatibilidad	Todos los sistemas CrossRail y Minirail XPRess
Peso	86 g
Part number	4000006-H

¿En qué parte de la estructura se instala el ground lug?

Se inserta desde la parte superior del riel de montaje, en el punto donde necesitas conectar el conductor de puesta a tierra, sin importar en qué tramo del riel quede.

¿Qué calibre de cable de tierra acepta?

Acepta conductor de cobre sólido calibre 8AWG y 6AWG.

¿Es compatible con cualquier riel K2?

Es compatible con todos los perfiles de la línea CrossRail y con el sistema Minirail XPRess.

¿Necesito perforar el marco del módulo para usarlo?

No. El ground lug se fija sobre el riel de la estructura, no sobre el marco del panel, así que no requiere perforación adicional.

¿Qué herramienta necesito para instalarlo?

El tornillo principal es de cabeza hexagonal de 13 mm y el tornillo terminal es de cabeza hexagonal de 7/16", por lo que necesitas llaves de esas medidas.

¿Qué piezas trae el set?

Incluye tornillo de cabeza hexagonal de 13 mm, arandela de seguridad, tornillo terminal de cabeza hexagonal de 7/16", el ground lug y el MK3 slot nut.

¿Qué certificación tiene?

Cuenta con certificación UL 2703, la norma de referencia para dispositivos de montaje y puesta a tierra en sistemas fotovoltaicos.

• K2 Systems desarrolla estructuras de montaje fotovoltaico con foco en la resistencia mecánica y la facilidad de instalación.
• Solartex distribuye la línea K2 en Colombia, con despacho a todo el territorio nacional.
