Smart meter trifásico DTSD1352 + CTs para inversores solares SOLIS

Solis - monitoreo de energía

Vatímetro trifásico 80A con medición Clase 0.5 para control de inyección a la red

Medidor de energía bidireccional para sincronizar tu inversor solar trifásico con el consumo real del tablero.

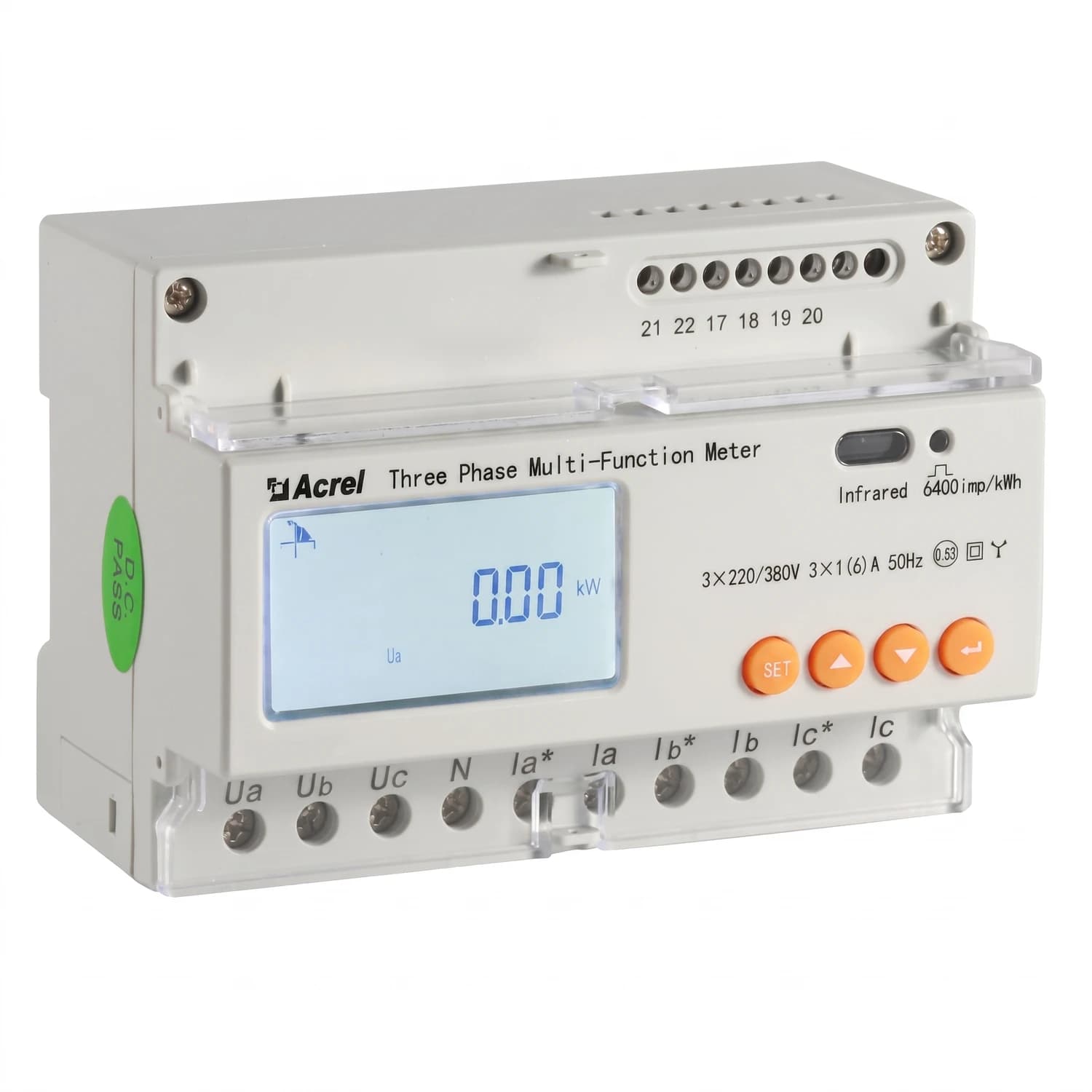

El DTSD1352 mide en tiempo real cuánta energía entra y sale de la instalación, por fase, y se comunica por RS485 con el inversor para ajustar la inyección a la red. Trabaja con transformadores de corriente (CTs), así que no hay que cortar ni intervenir el cableado principal del tablero. Se monta en riel DIN de 35 mm, junto a las demás protecciones. Es la pieza que necesitas si tu sistema debe operar con inyección cero o si quieres ver el consumo real de cada fase.

• Medición Clase 0.5 en energía activa
• Comunicación RS485 para inyección cero (zero export)
• Medición indirecta por CTs, sin cortar el cableado
• Corriente máxima de operación de 80 A
• Montaje en riel DIN de 35 mm
• Grado de protección IP20 para interior de tablero

0.5 clase

Precisión en medición de energía activa

80 A

Corriente máxima de operación

230/400 Vac

Tensión nominal trifásica

RS485

Interfaz de comunicación con el inversor

35 mm

Ancho de riel DIN para montaje

El DTSD1352 se instala entre el tablero de distribución y el inversor solar Solis para darle visibilidad exacta del flujo de potencia en cada fase. Con esa lectura, el inversor puede limitar en tiempo real la energía que entrega a la red, algo necesario en instalaciones donde el operador de red o el contrato de conexión exige inyección cero. La comunicación RS485 mantiene tiempos de respuesta rápidos entre el medidor y el inversor, por lo que el ajuste de potencia no queda a la espera de un ciclo de lectura lento.

Al trabajar con transformadores de corriente en lugar de conexión directa, la instalación es menos invasiva: no exige cortes prolongados de energía ni modificar el cableado existente del tablero. La pantalla LCD frontal con botonera permite consultar en el sitio la tensión por fase, la corriente, la potencia activa, la frecuencia y el factor de potencia, sin depender de un equipo externo para verificar que el sistema está midiendo bien.

Control de exportaciónInyección cero en tiempo real El medidor entrega al inversor la lectura de consumo instantáneo por fase, y el inversor ajusta su potencia de salida para que el excedente no se vierta a la red cuando la conexión no lo permite.

• PrecisiónClase 0.5 activa Registro exacto de energía importada y exportada, base confiable para facturación y balance de autoconsumo.
• InstalaciónMedición por CTs Compatible con transformadores de corriente, sin necesidad de intervenir el cableado principal del tablero.
• ComunicaciónRS485 con el inversor Enlace directo para control de potencia y monitoreo desde el datalogger del sistema.
• Balance de fasesLectura individual por fase Permite ver el desbalance de cargas entre fases y ajustar la distribución del tablero.
• MontajeRiel DIN de 35 mm Se instala junto a las demás protecciones del tablero, sin gabinete adicional.
• Consulta localPantalla LCD con botonera Muestra voltaje por fase, corriente, potencia activa, frecuencia y factor de potencia en el sitio.

Dónde se usa

Parámetros eléctricos

Tensión nominal	230 Vac / 400 Vac
Rango de tensión de entrada	180 Vac - 268 Vac
Consumo propio	<2 W (10 VA)
Corriente máxima de operación	80 A
Frecuencia de red	50 Hz
Clase de precisión	Clase 0.5 (energía activa)
Interfaz de comunicación	RS485

Condiciones ambientales y mecánicas

Grado de protección	IP20
Temperatura de operación	-25 °C a 55 °C
Humedad relativa	0 - 95 %
Dimensiones (ancho x alto x fondo)	126 x 91 x 74 mm
Peso	0.35 kg
Instalación	Riel DIN de 35 mm

Preguntas frecuentes

¿El DTSD1352 mide con conexión directa o necesita transformadores de corriente?

Usa medición indirecta con transformadores de corriente (CTs). Esto evita cortar el cableado principal del tablero y simplifica la instalación en tableros ya energizados.

¿Con qué inversores es compatible?

Se sincroniza mediante comunicación RS485 con inversores fotovoltaicos trifásicos, como los inversores Solis, para funciones de monitoreo y control de inyección.

¿Sirve para configurar inyección cero (zero export)?

Sí. El medidor entrega al inversor la lectura de potencia en tiempo real por fase, y el inversor usa ese dato para limitar su salida y evitar verter excedentes a la red.

¿Qué corriente máxima soporta por fase?

El medidor opera hasta 80 A. Para cargas mayores se usan transformadores de corriente con relación de transformación adecuada al calibre del tablero.

¿Puede instalarse en un tablero de exterior?

Su grado de protección es IP20, pensado para interior de tablero o gabinete cerrado, no para exposición directa a la intemperie.

¿Qué datos muestra la pantalla del equipo?

Muestra voltaje por fase, corriente, potencia activa, frecuencia y factor de potencia, con consulta directa desde la botonera frontal.

¿Cómo se monta en el tablero?

Se instala en riel DIN de 35 mm, el mismo tipo de riel donde van los breakers y demás protecciones del tablero.

• Marca Solis, respaldo técnico para sistemas de generación solar
• Despacho a todo el territorio nacional
• Compatible con inversores trifásicos Solis para monitoreo e inyección cero
