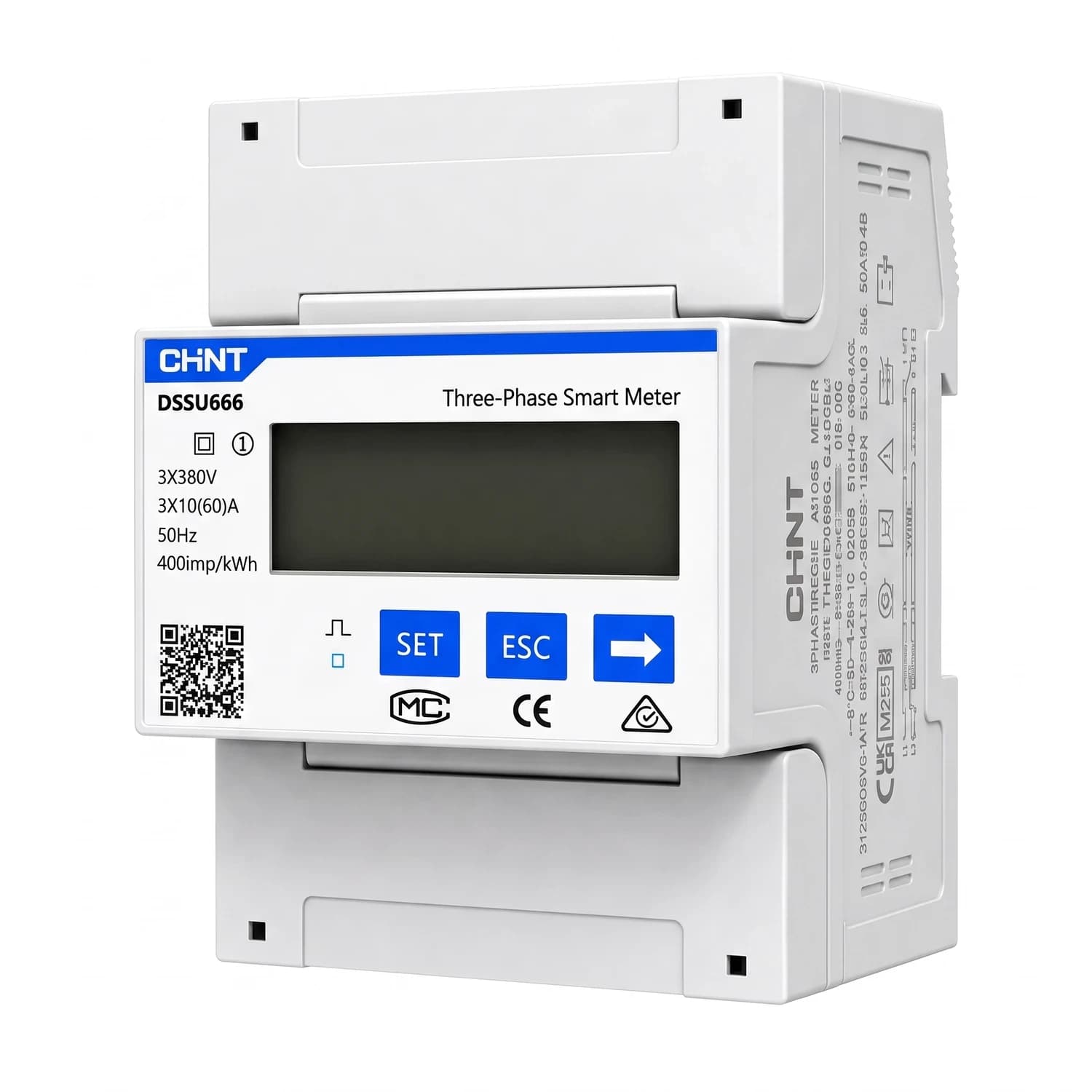

Smart meter (3-phase) para inversores Sofar

Sofar - accesorios de monitoreo

Smart meter trifásico clase 1.0 para control de inyección cero en inversores Sofar

Medición bidireccional de energía para sistemas solares con inversores trifásicos Sofar

Este medidor inteligente registra en tiempo real la energía importada y exportada entre la red, el sistema solar y las cargas del inmueble. Se integra de forma nativa con inversores trifásicos Sofar mediante protocolo RS485, lo que permite limitar o anular por completo el vertido de excedentes a la red (Zero-Export). Incluye los 3 transformadores de corriente (CT) necesarios para la instalación y se monta en riel DIN estándar de 35 mm.

• Precisión clase 1.0 en energía activa
• Control de inyección cero (Zero-Export)
• Comunicación RS485 (Modbus-RTU)
• CT x3 incluidos
• Pantalla LCD de 7 dígitos con retroiluminación
• Montaje en riel DIN 35 mm

3x230/400 V AC

Tensión nominal de red trifásica

1.0 clase

Precisión en medición de energía activa

3 CT

Transformadores de corriente incluidos

1.5 W/fase

Consumo propio máximo

En un sistema solar trifásico, el inversor por sí solo no sabe cuánta energía está consumiendo la instalación en cada instante ni cuánta se está inyectando a la red. Este smart meter resuelve ese punto ciego: se conecta entre el punto de acometida y el inversor, y le entrega al sistema Sofar los datos de voltaje, corriente, potencia activa y reactiva que necesita para ajustar la generación en tiempo real.

Es el componente que se exige cuando la instalación debe cumplir con no inyección a la red pública, un requisito cada vez más común en proyectos comerciales e industriales conectados a inversores Sofar en modalidad on-grid o híbrida. También sirve para auditar el balance energético del inmueble desde la plataforma de monitoreo Sofar, sin depender de estimaciones.

Control de excedentesZero-Export sin componentes adicionales Con este medidor el inversor Sofar limita o anula el vertido a la red directamente desde su lógica de control, sin necesidad de instalar un relé de corte externo.

• Medición bidireccionalImportación y exportación Registra por separado la energía que entra desde la red y la que sale desde el sistema solar.
• ComunicaciónRS485 Modbus-RTU Se enlaza directamente con el inversor Sofar sin gateways intermedios.
• InstalaciónRiel DIN de 35 mm Se monta en el mismo tablero eléctrico, junto al resto de la protección.
• LecturaPantalla LCD de 7 dígitos Muestra voltaje, corriente, potencia y consumo sin necesidad de conectarse a un portal.
• Rango de operación0.7 Un a 1.2 Un Sigue midiendo con precisión ante variaciones normales de tensión de red.
• Resistencia térmica-25 °C a 55 °C Opera en tableros expuestos a temperaturas altas sin perder precisión.

Especificaciones eléctricas

Tipo de red	Trifásica (3P4W / 3P3W)
Tensión nominal (Un)	3x230/400V AC
Rango de operación	0.7 Un a 1.2 Un
Precisión	Clase 1.0 (energía activa)
Consumo propio	Menor o igual a 1.5 W por fase

Comunicación e instalación

Comunicación	RS485 (Modbus-RTU)
Montaje	Riel DIN 35 mm
Pantalla	LCD de 7 dígitos con retroiluminación
Transformadores de corriente	CT x3 incluidos
Temperatura de trabajo	-25 °C a +55 °C

¿Este medidor sirve con cualquier inversor Sofar o solo con los trifásicos?

Es un smart meter trifásico diseñado para integrarse con inversores Sofar de línea trifásica, tanto on-grid como híbridos. No aplica para inversores monofásicos.

¿Necesito comprar los transformadores de corriente por separado?

No, el medidor incluye los 3 CT necesarios para la instalación en un sistema trifásico.

¿Cómo se conecta al inversor Sofar?

La comunicación se hace mediante protocolo RS485 (Modbus-RTU), enlazándose directamente con el inversor sin necesidad de un gateway adicional.

¿Sirve para dejar la instalación en cero inyección a la red?

Sí, es el componente que el inversor Sofar utiliza para limitar o anular el vertido de excedentes a la red pública (Zero-Export).

¿Dónde se instala físicamente el medidor?

Se monta en riel DIN de 35 mm, en el mismo tablero eléctrico junto a las protecciones del sistema.

¿Qué precisión de medición tiene?

Es clase 1.0 en energía activa, lo que permite un registro confiable de importación y exportación para efectos de auditoría energética.
