Sistema monitoreo de comunicaciones S2-WL-ST SOLIS

Solis - Accesorios de monitoreo

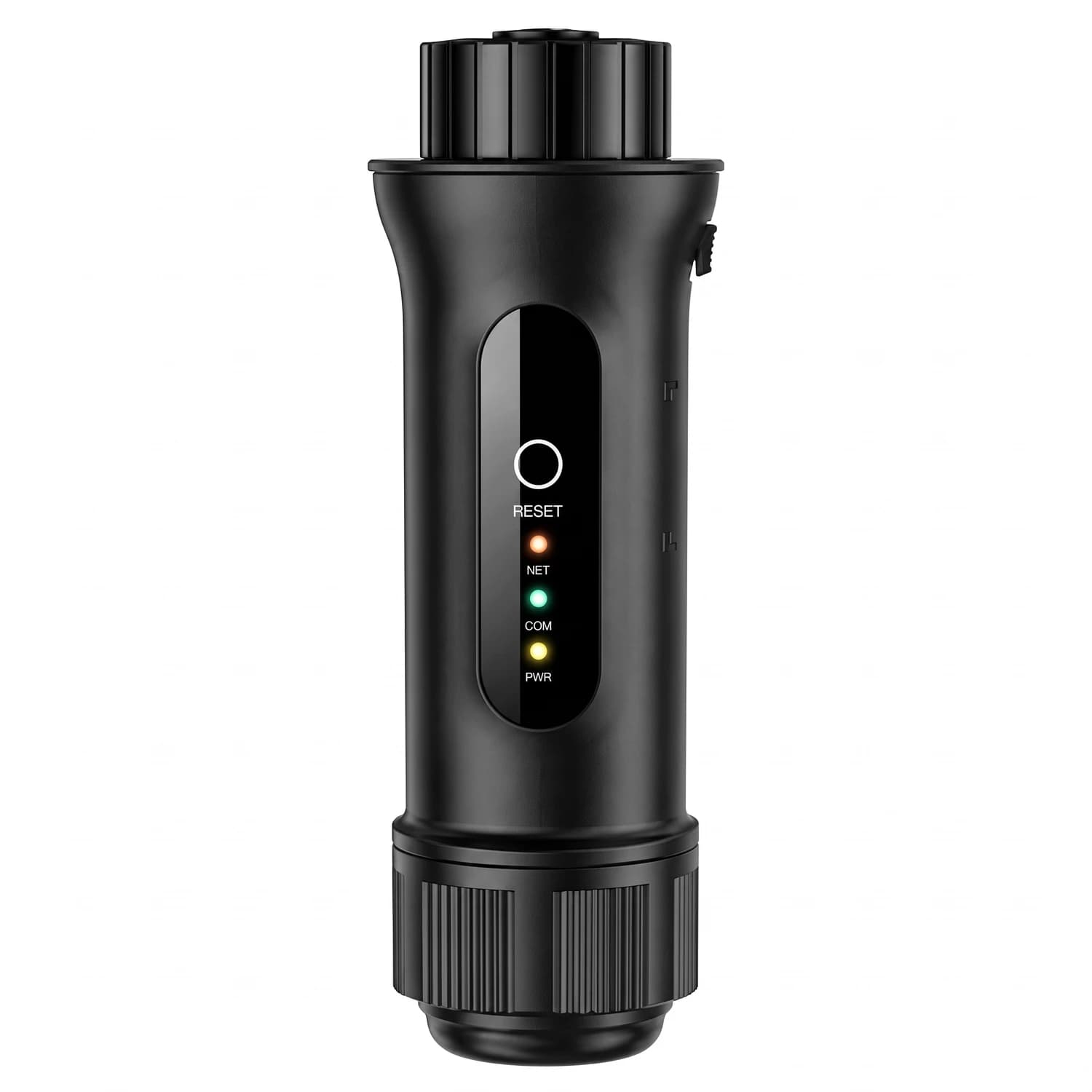

Datalogger WiFi S2-WL-ST para hasta 10 inversores Solis en un solo módulo

Registrador de comunicación que conecta tus inversores a SolisCloud sin cableado largo ni intervención manual.

El S2-WL-ST es el módulo de comunicación que traduce lo que hace cada inversor Solis en datos legibles en SolisCloud. Se instala directamente en el puerto del inversor, se configura por WiFi, LAN o Bluetooth, y desde ahí encadena hasta diez equipos por RS485 para monitorearlos todos desde una sola cuenta. Está pensado para instaladores que necesitan poner en marcha el monitoreo rápido, sin herramientas ni configuraciones largas en sitio.

• Conexión de hasta 10 inversores en cascada por RS485
• WiFi y LAN, con Bluetooth para configuración local
• Plug and play, instalación sin cableado adicional
• Grado de protección TYPE 4X para exteriores
• Botón RESET para reenvío de datos y depuración
• Asignación automática de dirección de inversor

10 inversores

Máximo conectable en cascada por RS485

5 min

Intervalo de recolección de datos

≤5 W

Consumo de energía en funcionamiento

4000 m

Altitud máxima de funcionamiento

El S2-WL-ST se ubica entre el inversor y la red del cliente: recibe los datos de operación por RS485 y los sube a SolisCloud cada cinco minutos, sea por WiFi (802.11b/g/n, 2.4 GHz) o por cable LAN. Desde la plataforma se ve el rendimiento en tiempo real, se reciben alarmas de falla y también se pueden enviar comandos de control hacia los inversores, sin necesidad de ir hasta el sitio de instalación.

Existen dos variantes según el conector del inversor: la versión de 4 pines, que se fija con inserción más tornillo, y la versión USB, que se asegura con inserción más bloqueo. Ambas comparten la misma electrónica y el mismo alcance de monitoreo; la diferencia está solo en el método físico de conexión y en el tamaño del cuerpo.

Cobertura sin red fijaMonitoreo remoto en zonas no interconectadas Al transmitir por WiFi o LAN hacia SolisCloud, el instalador puede revisar el estado de la planta y recibir alarmas de falla sin desplazarse, algo especialmente útil en instalaciones alejadas de los centros urbanos en Colombia.

• InstalaciónPlug and play Se conecta directo al puerto del inversor sin cableado adicional entre el datalogger y el equipo.
• Puesta en marchaConfiguración por Bluetooth Permite ajustar parámetros de forma local antes de conectar a la red.
• DiagnósticoBotón RESET Reenvía datos y facilita la depuración con una sola tecla.
• EscalamientoAsignación automática de dirección Cada inversor conectado en cascada recibe su dirección sin configuración manual por equipo.
• Estado3 LED indicadores Muestran de un vistazo el estado de funcionamiento del módulo.
• IntemperieGrado de protección TYPE 4X Permite instalación en exteriores expuestos a la intemperie.

Cómo se conecta en una instalación con varios inversores

En un sistema con más de un inversor Solis, cada equipo se enlaza al siguiente mediante cable RS485, formando una cadena de hasta diez unidades. Solo el último inversor de la cadena necesita el S2-WL-ST conectado a su puerto de comunicación; desde ahí, el módulo envía el conjunto de datos de toda la cadena hacia el router y de ahí a SolisCloud por internet.

Comunicación

Tipo de dispositivo soportado	Inversor Solis
Inversores conectados	hasta 10 (vía RS485)
Intervalo de recolección de datos	5 minutos
Indicador de estado	3 LED
Interfaz de comunicación	4 pines o USB, según versión
Comunicación inalámbrica	802.11b/g/n (2.4G - 2.483G)
Método de configuración	App / web

Eléctrico y ambiente

Tensión de funcionamiento	CC 5 V (+/-5%)
Consumo de energía en funcionamiento	≤5 W
Temperatura de funcionamiento	-30 a +65 °C
Humedad de funcionamiento	5% a 95%, humedad relativa, sin condensación
Temperatura de almacenamiento	-40 a +70 °C
Humedad de almacenamiento	menos de 40%
Altitud de funcionamiento	hasta 4000 m
Grado de protección	TYPE 4X

Dimensiones y mecánica

Dimensiones versión 4 pin	125 x 34 x 49 mm
Peso versión 4 pin	103 g
Método de instalación versión 4 pin	inserción + tornillo
Dimensiones versión USB	112 x 34 x 49 mm
Peso versión USB	89 g
Método de instalación versión USB	inserción + bloqueo
Certificación	CE, FCC

2

Años

Garantía del fabricante Cobertura de fábrica Solis para defectos de fabricación del módulo de comunicación.

¿El S2-WL-ST reemplaza el cableado RS485 entre inversores?

No. El RS485 sigue siendo el que enlaza los inversores entre sí en cascada; el S2-WL-ST se conecta solo al último equipo de la cadena y desde ahí sube todos los datos a SolisCloud por WiFi o LAN.

¿Cuál es la diferencia entre la versión 4 pines y la versión USB?

Ambas tienen la misma electrónica y el mismo alcance de monitoreo. La diferencia está en el conector físico del inversor: la versión 4 pines se fija con tornillo, y la versión USB se asegura con bloqueo por inserción.

¿Cuántos inversores puedo monitorear con un solo módulo?

Hasta 10 inversores Solis conectados en cascada mediante cable RS485, todos visibles desde una sola cuenta en SolisCloud.

¿Funciona sin conexión a internet en el sitio?

El módulo necesita WiFi o LAN con salida a internet para subir los datos a SolisCloud. La configuración inicial sí se puede hacer localmente por Bluetooth sin necesidad de internet.

¿Se puede instalar a la intemperie?

Sí, tiene grado de protección TYPE 4X, adecuado para gabinetes o ubicaciones expuestas a la intemperie cerca del inversor.

¿Cada cuánto se actualizan los datos en la plataforma?

El intervalo de recolección de datos es de 5 minutos.

¿Qué pasa si el módulo deja de reportar datos?

El botón RESET permite reenviar los datos y facilita la depuración en sitio sin necesidad de reconfigurar todo el sistema.
