Riel de montaje systems crossrail 44-x max 4.60m K2 Systems

K2 Systems - línea CrossRail

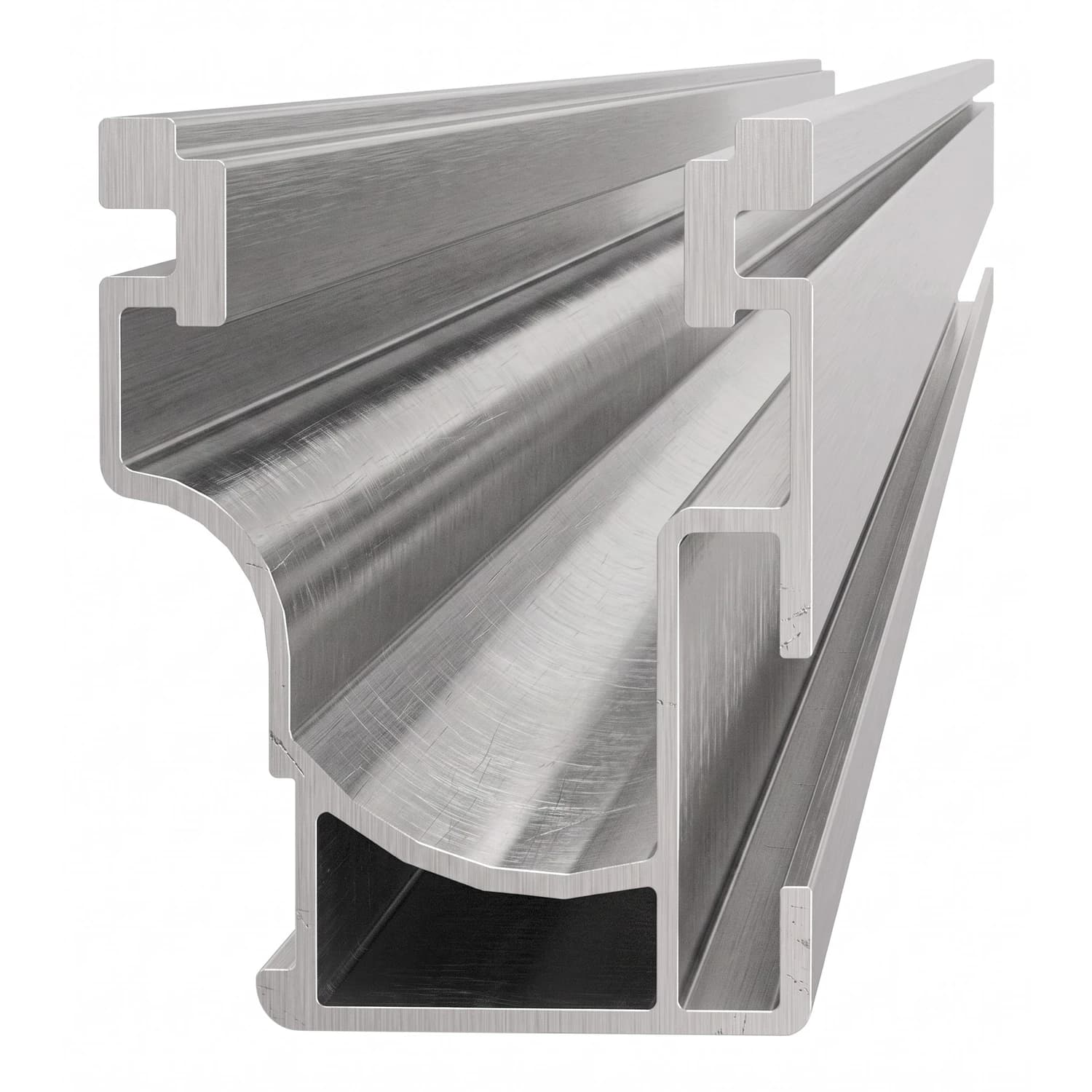

Riel de montaje CrossRail 44-X Max 4.60 m que soporta hasta 12 pies de luz entre apoyos

Perfil estructural de aluminio para fijar paneles solares sobre cubierta, sin importar el tamaño del sistema.

El CrossRail 44-X Max es el riel de montaje de K2 Systems pensado para instalaciones fotovoltaicas residenciales y comerciales sobre techo. Su sección optimizada reparte la carga de viento y nieve sin sumar peso innecesario a la estructura del techo. Se arma de forma modular, así que un mismo perfil sirve tanto para un sistema pequeño como para uno de gran tamaño. Viene en presentación de 4.60 m (172'') acabado mill, lista para combinar con las mordazas y ganchos del mismo sistema K2.

• Aluminio serie 6000
• Certificado UL 2703 y ASCE 7-16
• Peso lineal de 0.746 kg/m
• Ajustable en altura
• Clasificación de fuego clase A
• Garantía de fabricante de 25 años

4.60 m

Largo del riel (172'')

0.746 kg/m

Peso lineal

44 x 39 mm

Dimensiones del perfil

25 años

Garantía de fabricante

El techo colombiano recibe viento, radiación UV y en la costa Caribe y el Pacífico también humedad y salinidad constantes. Un riel de aluminio serie 6000 sin anodizar resiste esa exposición sin necesidad de mantenimiento preventivo, y su geometría interna está calculada para trabajar bajo cargas de viento y nieve según la norma ASCE 7-16, lo que da margen de diseño incluso en zonas de vientos fuertes.

La construcción modular del CrossRail 44-X Max permite nivelar y ajustar la altura del arreglo directamente sobre la cubierta, algo útil cuando el techo no queda perfectamente plano. Al ser un perfil ligero, facilita el transporte y el manejo en obra, reduciendo el tiempo de montaje sin sacrificar la capacidad de carga que exige un sistema fotovoltaico instalado a la intemperie.

CertificaciónUL 2703 para fuego y conexión a tierra El riel cumple con el estándar UL 2703, que evalúa tanto la clasificación contra fuego clase A como la continuidad eléctrica del sistema de montaje, un punto que se revisa en la puesta a tierra de instalaciones que deben cumplir RETIE en Colombia.

• MaterialAluminio serie 6000 Resistente a la corrosión ambiental sin recubrimiento adicional.
• AcabadoMill Aluminio natural sin anodizar.
• Peso0.746 kg/m Reduce la carga estructural sobre la edificación.
• Módulo de sección Sx2.861 cm³ Rigidez frente a esfuerzos verticales.
• Módulo de sección Sy2.410 cm³ Rigidez frente a esfuerzos laterales.
• CertificacionesUL 2703, ASCE 7-16, fuego clase A Respaldo normativo para diseño estructural y seguridad eléctrica.

Datos generales

Material	Aluminio serie 6000
Acabado	Mill (aluminio natural)
Largo	4.60 m (172'')
Dimensiones del perfil	44 mm x 39 mm
Peso lineal	0.746 kg/m (0.50 lbs/ft)
Flexibilidad	Construcción modular, ajustable en altura

Propiedades seccionales

Sx	0.175 in³ (2.861 cm³)
Sy	0.147 in³ (2.410 cm³)

Certificaciones

Norma	UL 2703
Diseño estructural	ASCE 7-16
Resistencia al fuego	Clase A

25

Años

Garantía del fabricante K2 Systems respalda el CrossRail 44-X Max con 25 años de garantía sobre el perfil de aluminio.

¿Con qué presentación de largo viene este riel?

Este riel corresponde a la presentación de 4.60 m (172''), acabado mill. La misma serie también existe en 185''.

¿Qué distancia máxima puede haber entre apoyos del riel?

La luz máxima entre apoyos depende de la carga de viento y nieve del sitio; el fabricante certifica el desempeño estructural según ASCE 7-16 hasta tramos de 12 pies en condiciones de carga baja, reduciéndose a menor luz cuando aumenta la carga de viento o nieve.

¿El riel necesita anodizado o pintura adicional para instalarse a la intemperie?

No. El acabado mill es aluminio natural sin anodizar, y la aleación serie 6000 resiste la corrosión ambiental sin mantenimiento preventivo, incluso en zonas de alta humedad y salinidad.

¿Sirve este riel para cumplir la puesta a tierra del sistema fotovoltaico?

Sí. El sistema cuenta con certificación UL 2703, que valida tanto la resistencia al fuego (clase A) como la continuidad eléctrica de la conexión entre rieles, un requisito habitual al verificar RETIE en Colombia.

¿Puedo mezclar rieles de 172'' y 185'' en el mismo arreglo?

Sí, ambas longitudes pertenecen a la misma serie CrossRail 44-X Max y comparten perfil, por lo que se pueden combinar según el diseño del arreglo.

¿Cuánto pesa una barra completa de 4.60 m?

Con un peso lineal de 0.746 kg/m, una barra de 4.60 m pesa aproximadamente 3.43 kg.

¿Qué garantía cubre el fabricante?

K2 Systems otorga 25 años de garantía sobre el perfil de aluminio del CrossRail 44-X Max.

• K2 Systems es un fabricante especializado en estructuras de montaje para energía solar.
• Sus perfiles cumplen normativas internacionales de diseño estructural y seguridad eléctrica.
• Solartex distribuye la línea CrossRail con despacho a todo el territorio colombiano.
