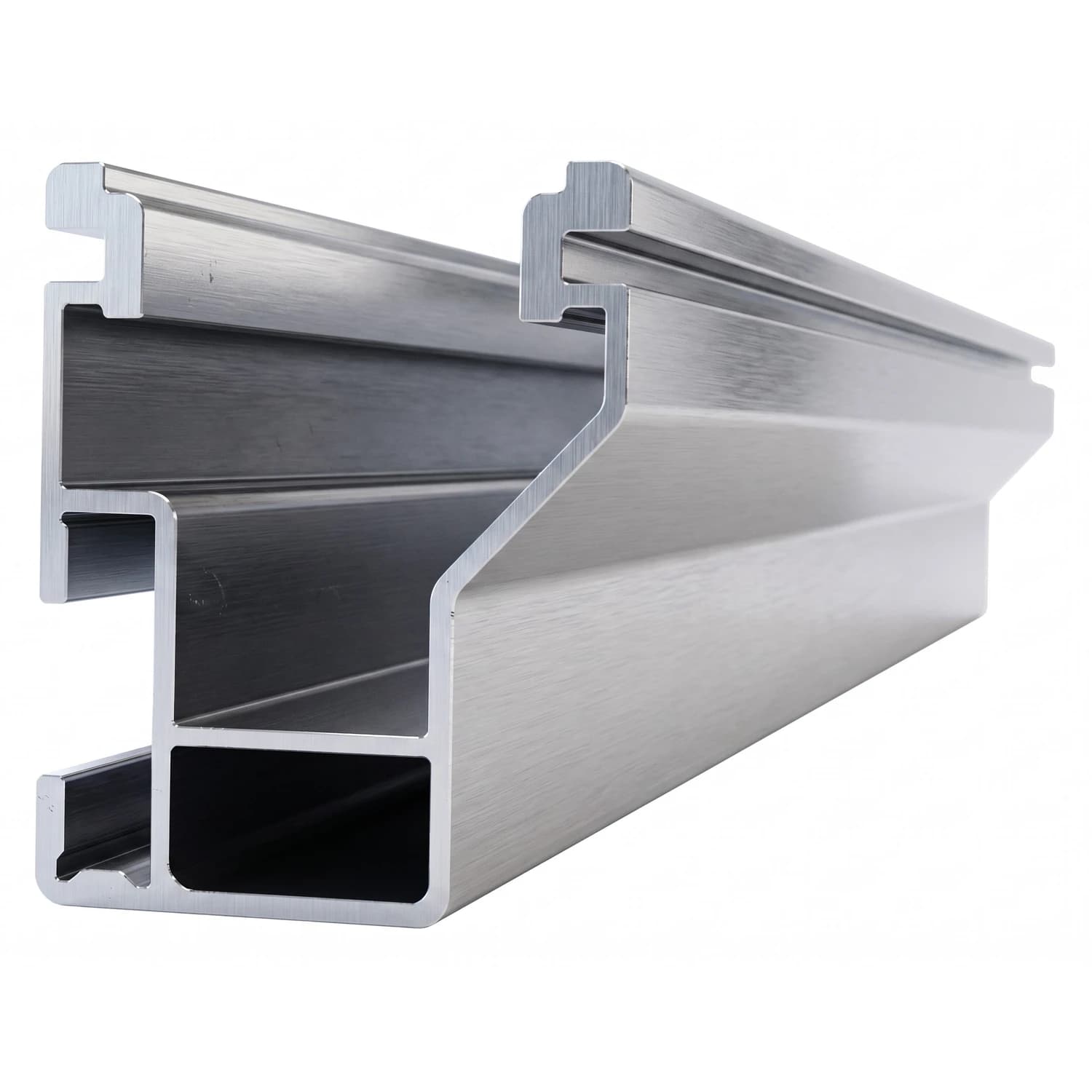

Riel de montaje CrossRail 48-X que resiste hasta 100 psf de nieve y vientos de 160 mph

Riel estructural de aluminio para anclar paneles solares sobre techo con clamps del sistema K2

El CrossRail 48-X es el riel intermedio de la línea K2 Systems, pensado para instalaciones sobre techo inclinado o estructuras coplanares. Su perfil en aluminio serie 6000 combina bajo peso con una capacidad de carga que permite tramos de hasta 12 pies entre apoyos, según la combinación de viento y nieve. Viene en presentaciones de 166'' y 172'', en acabado natural (Mill) o anodizado oscuro. Forma parte de un sistema certificado bajo UL 2703, lo que cubre puesta a tierra y resistencia al fuego del conjunto.

• Aluminio serie 6000, resistencia a la tracción de 260 MPa
• Peso de 0.833 kg/m para montaje ágil en techo
• Longitudes de 166'' y 172''
• Acabado Mill o anodizado Dark
• Listado UL 2703 para puesta a tierra y fuego
• Aprobación de producto Florida FL#46869

48 mm

Alto de sección

0.833 kg/m

Peso lineal

260 MPa

Resistencia a la tracción

240 MPa

Límite elástico

12 ft

Luz máxima entre apoyos según carga

El riel se extruye en aluminio serie 6000, la misma familia que usan la mayoría de estructuras de montaje solar por su relación entre resistencia y peso. Con una resistencia a la tracción de 260 MPa y un límite elástico de 240 MPa, soporta las cargas combinadas de viento y nieve que exige un techo residencial o comercial sin necesitar apoyos intermedios adicionales en tramos cortos.

Su geometría incluye una ranura superior y una lateral que reciben los clamps intermedios y terminales del ecosistema K2, junto con los pernos de anclaje estándar de la marca. Esto simplifica el ajuste en obra: el instalador fija el módulo sin tener que perforar el riel ni improvisar herrajes de otra línea.

CertificaciónListado UL 2703 para fuego y puesta a tierra El sistema completo (riel, clamps y conexiones) queda certificado como conjunto, lo que respalda la instalación ante inspección y facilita el cumplimiento de requisitos eléctricos en proyectos residenciales y comerciales.

• EstructuraSx 3.245 cm3 Módulo de sección en el eje fuerte, base del cálculo de luces admisibles.
• EstructuraSy 2.474 cm3 Módulo de sección en el eje débil, para cargas laterales de viento.
• SecciónÁrea 2.999 cm2 Área transversal del perfil extruido.
• TerminaciónMill o Dark Acabado natural o anodizado oscuro, según estética del techo.
• Longitud166'' o 172'' Dos presentaciones para ajustar el tramo a la instalación.
• NormativaASCE 7-16 Tablas de carga calculadas bajo este estándar y el Aluminum Design Manual.

Capacidad de carga según luz entre apoyos

La tabla de cargas del fabricante relaciona la carga de nieve (psf), la velocidad de viento (mph) y la luz máxima admisible entre apoyos, que va desde 32'' hasta 12 pies. A mayor separación entre apoyos, menor es la carga combinada de viento y nieve que el riel puede soportar sin flexión excesiva; el instalador debe cruzar la carga de diseño de su zona con la luz de montaje planeada antes de definir el espaciamiento de los apoyos.

Propiedades mecánicas

Material	Aluminio serie 6000
Resistencia a la tracción	260 MPa (37.7 ksi)
Límite elástico	240 MPa (34.8 ksi)
Peso	0.833 kg/m (0.56 lbs/ft)
Acabado	Mill o anodizado Dark
Aprobación Florida	FL#46869

Propiedades de sección

Sx	3.245 cm3 (0.198 in3)
Sy	2.474 cm3 (0.151 in3)
Área transversal	2.999 cm2 (0.465 in2)

Dimensiones y presentaciones

Alto de perfil	48 mm
Ancho de base	39 mm
Longitud 166''	4216.4 mm
Longitud 172''	Disponible en Mill y Dark
Referencias	4000663 (166'' Dark), 4000723 (172'' Mill), 4000724 (172'' Dark)

Preguntas frecuentes

¿Con qué tipo de clamps se instala el CrossRail 48-X?

Se instala con los clamps intermedios y terminales del ecosistema K2 Systems, junto con los pernos de anclaje estándar de la marca, que encajan en la ranura superior y lateral del perfil.

¿Qué separación máxima puedo dejar entre apoyos?

Depende de la carga de viento y nieve de la zona. La tabla del fabricante llega hasta 12 pies de luz en condiciones de baja carga; a mayor viento o nieve, la separación admisible entre apoyos se reduce.

¿Sirve para techos de teja, zinc y panel sándwich?

Sí, el riel es compatible con montaje sobre techo inclinado (teja o zinc) y sobre cubiertas tipo panel sándwich, siempre que se use el sistema de fijación adecuado para cada tipo de cubierta.

¿Qué diferencia hay entre el acabado Mill y el Dark?

El acabado Mill es aluminio natural sin tratamiento adicional, mientras que el Dark es anodizado oscuro. La diferencia es estética; ambos comparten las mismas propiedades mecánicas.

¿El sistema cumple con requisitos de puesta a tierra?

Sí, el conjunto riel más clamps está listado bajo la norma UL 2703, que certifica tanto la puesta a tierra (bonding) como la resistencia al fuego del sistema de montaje.

¿Qué longitudes de riel están disponibles?

Está disponible en 166'' y 172'', en acabado Mill o Dark, según la referencia que se elija.

¿Puedo usar este riel en instalaciones comerciales e industriales?

Sí, el CrossRail 48-X está pensado tanto para vivienda residencial como para naves comerciales y plantas de generación distribuida, ajustando la separación entre apoyos a la carga de diseño del proyecto.
