Rack M1C 13

Pylontech - PowerCube M1

Rack de baterías de alto voltaje M1C 13 niveles para hasta 61,6 kWh por gabinete

Estructura metálica para montar módulos de batería H32148 y escalar un sistema PowerCube M1 sin cambiar de arquitectura.

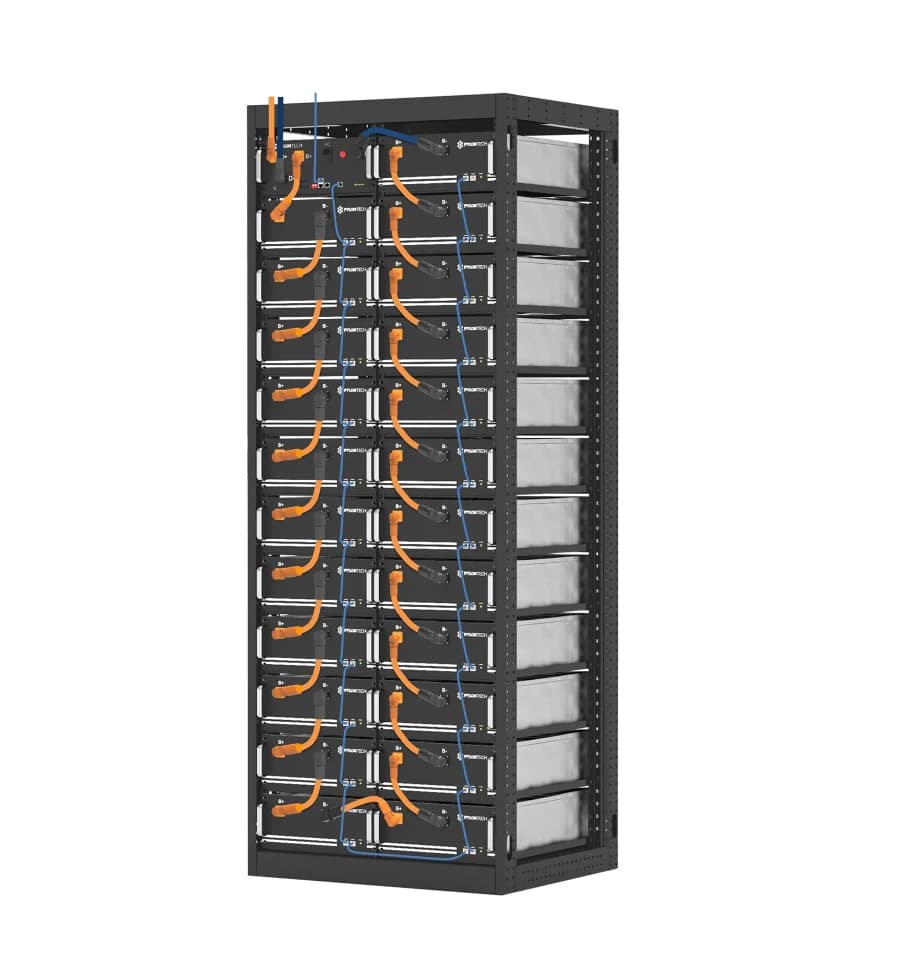

El rack M1C 13 es la estructura metálica donde se instalan los módulos de batería H32148 del sistema PowerCube M1 de Pylontech, pensada para proyectos comerciales e industriales que necesitan almacenamiento de alto voltaje escalable. Aloja hasta 13 niveles de módulos, cada uno con 4,74 kWh, y concentra el cableado interno y la comunicación con el BMS en una sola unidad. Se integra directamente al ecosistema PowerCube, tanto en configuración de rack como en contenedores de 20 y 40 pies. Es la base física del sistema: la que define cuántos módulos caben y cómo se ordenan antes de conectar el controlador.

• 13 niveles para módulos H32148
• Protección IP20 para uso en interiores
• Compatible con controlador SC1000-200E
• Rango de tensión de sistema flexible de 100 a 1000 Vdc
• Comunicación CAN/RS485
• Estructura metálica para montaje en piso

13

Niveles para módulos de batería H32148

61.6 kWh

Capacidad máxima con 13 módulos H32148 instalados

736 Vdc

Tensión nominal del sistema PowerCube M1

20 IP

Grado de protección IP20

4000

Ciclos de operación de los módulos H32148

Un sistema de almacenamiento de alto voltaje no se arma solo apilando baterías: necesita una estructura que ordene los módulos, sostenga el peso y facilite el cableado hacia el BMS. El rack M1C 13 cumple esa función dentro de la serie PowerCube M1 de Pylontech, alojando hasta 13 módulos H32148 en una sola unidad, con espacio previsto para el controlador SC1000-200E en la parte superior.

Este tipo de configuración modular sirve tanto para instalaciones comerciales de tamaño medio como para proyectos que después se amplían agregando más racks o pasando a contenedores de 20 o 40 pies, sin cambiar la lógica del sistema. En Colombia, donde los proyectos de autoconsumo comercial e industrial crecen por etapas según el flujo de caja del cliente, esa posibilidad de escalar el almacenamiento sin rediseñar la instalación es lo que hace viable empezar con una capacidad menor y sumar módulos más adelante.

Escalabilidad realDe 4,74 kWh a 61,6 kWh en el mismo rack Se instalan tantos módulos H32148 como necesite el proyecto en su etapa inicial, y se agregan más niveles después sin cambiar el rack ni el controlador.

Atributos del rack M1C 13

• Capacidad13 módulos H32148 Cada módulo aporta 4,74 kWh, hasta un total de 61,6 kWh por rack.
• ProtecciónIP20 Diseñado para instalación en interiores, en cuartos técnicos o salas eléctricas.
• ComunicaciónCAN/RS485 Se conecta al BMS y al controlador con los mismos protocolos del resto de la línea PowerCube.
• Rango de tensión100 a 1000 Vdc Compatible con el rango de operación flexible de los sistemas PowerCube.
• Profundidad de descarga80% (10-90%) Mismo perfil de descarga que el resto de la serie H32148.
• Vida útil10 o más años Alineada con la vida útil declarada de los módulos de batería que aloja.

Especificaciones del rack M1C 13

Niveles para módulos	13
Módulo compatible	H32148
Capacidad máxima	61,6 kWh (13 x 4,74 kWh)
Tensión de sistema	736 Vdc (rango 690-828 Vdc)
Rango de tensión flexible	100 a 1000 Vdc
Comunicación	CAN/RS485
Grado de protección	IP20
Profundidad de descarga	80% (10-90%)
Eficiencia del sistema	96%
Ciclos de operación	4000
Vida útil	10 o más años
Temperatura ambiente	-20 a 50 °C
Certificaciones	TÜV, CE

10

Años

Vida útil operativa del sistema Los módulos de batería alojados en este rack están garantizados por el fabricante para 10 o más años de operación, con 4000 ciclos declarados.

¿Cuántos módulos de batería soporta el rack M1C 13?

El rack está diseñado para 13 niveles de módulos H32148, cada uno de 4,74 kWh, para una capacidad total de 61,6 kWh.

¿Con qué controlador se usa este rack?

Se integra con el controlador SC1000-200E de la línea PowerCube M1, que se monta en la parte superior del rack.

¿El rack se puede instalar a la intemperie?

No. Su protección IP20 lo limita a instalación en interiores, como cuartos técnicos o salas eléctricas cerradas.

¿Se puede ampliar la capacidad después de instalado?

Sí, siempre que el rack no tenga los 13 niveles ocupados, se pueden agregar módulos H32148 adicionales hasta completar su capacidad máxima.

¿Qué rango de temperatura ambiente soporta?

El sistema opera entre -20 y 50 °C, según la ficha técnica del fabricante.

¿Qué certificaciones tiene el sistema?

Cuenta con certificación TÜV y CE, según lo declarado por el fabricante.

¿Cuántos ciclos de vida tienen los módulos que aloja?

Los módulos H32148 están certificados para 4000 ciclos de operación.

• Pylontech desarrolla la serie PowerCube para almacenamiento de energía de alto voltaje en aplicaciones comerciales, industriales y de red.
• Solartex Colombia distribuye el rack M1C 13 y los módulos de batería compatibles con despacho a todo el territorio nacional.
