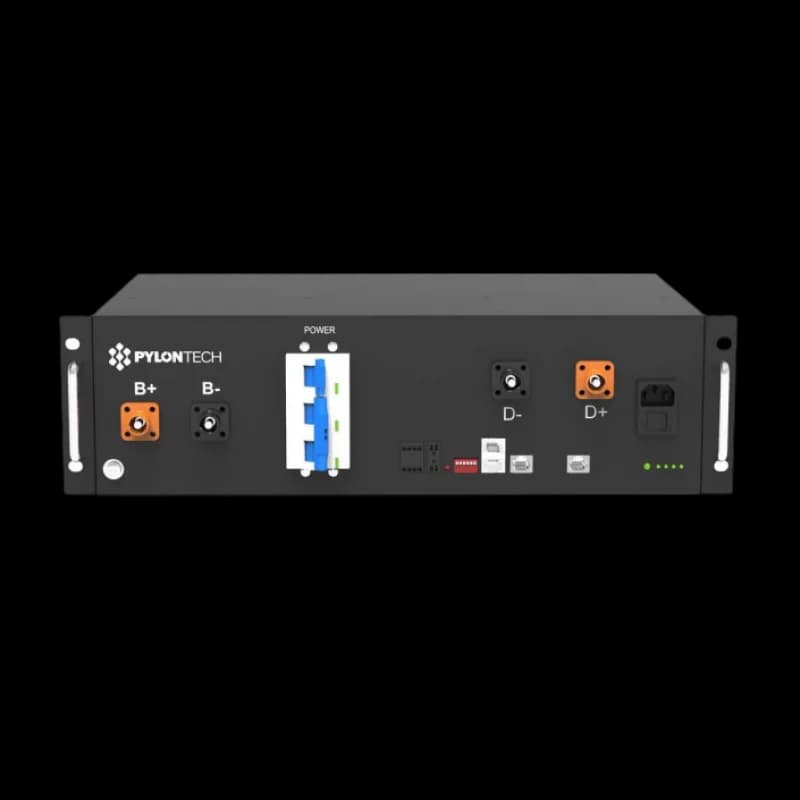

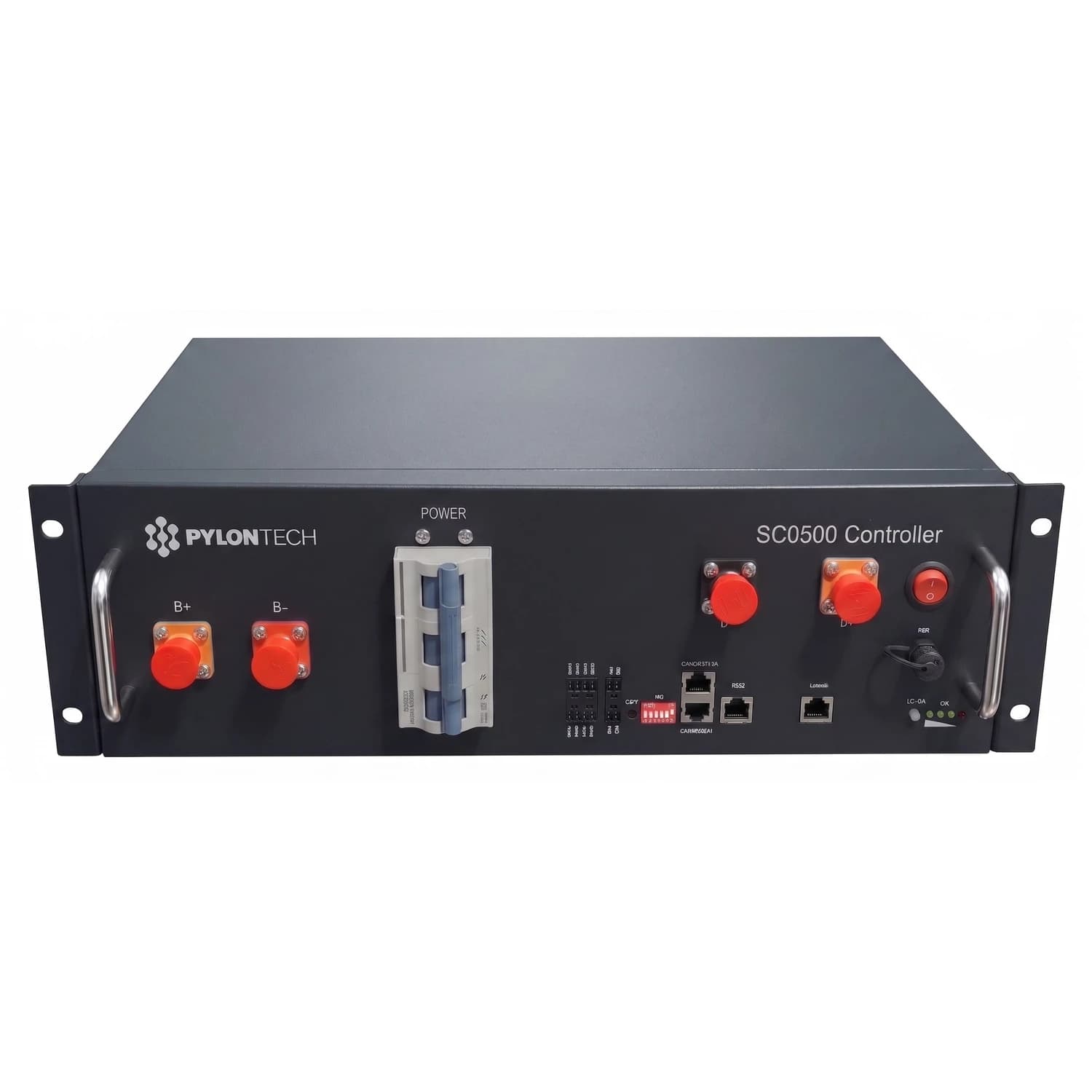

BMS Controlador SC0500-100S-V2 PYLONTECH

Pylontech - Powercube serie alto voltaje

BMS controlador SC0500-100S 100A que gestiona bancos de baterías de litio de 100 a 430 Vdc

El cerebro que balancea, protege y comunica los módulos de tu banco de baterías de alto voltaje

El SC0500-100S es el controlador de gestión de batería (BMS) de la serie Powercube de Pylontech, pensado para operar junto al módulo H48050 en sistemas de almacenamiento de alto voltaje. Se encarga de equilibrar la carga entre módulos, proteger contra sobretensión, cortocircuito y sobrecarga, y entregar los datos del banco al inversor por RS485 o CAN. Es la pieza que permite escalar un banco de baterías de litio agregando módulos sin perder el control centralizado del sistema.

• Corriente de carga y descarga máxima de 100 A
• Rango de operación de 100 a 430 Vdc
• Compatible con módulo de batería H48050
• Comunicación RS485/CAN
• Grado de protección IP20
• Vida útil de diseño de 15 años

100 A

Corriente máxima de carga y descarga

100-430 Vdc

Rango de operación del sistema

8 W

Autoconsumo

15 años

Vida útil de diseño

IP20

Grado de protección

Un banco de baterías de alto voltaje necesita algo más que módulos apilados: necesita un controlador que reparta la carga entre ellos, corte ante una falla y hable con el inversor en el idioma correcto. El SC0500-100S cumple esa función dentro de la arquitectura Powercube de Pylontech, actuando como la capa intermedia entre los módulos H48050 y el sistema de conversión.

Su rango de trabajo de 100 a 430 Vdc lo hace apto para configuraciones tipo X1, donde varios módulos H48050 se conectan en serie hasta alcanzar la tensión del banco. La comunicación RS485/CAN permite integrarlo con inversores compatibles con la plataforma Pylontech, manteniendo la supervisión de tensión, corriente y temperatura de cada módulo conectado.

Gestión distribuidaTres capas de control sobre el mismo banco El controlador coordina el balanceo de celdas y la protección eléctrica de cada módulo H48050 conectado, mientras reporta el estado del conjunto al inversor. Esa arquitectura de gestión es la que sostiene los 4000 ciclos de operación declarados para el módulo de batería sin que un desbalance entre celdas acorte su vida útil.

• Protección eléctricaCorte ante fallas Actúa frente a sobretensión, cortocircuito, sobrecarga y temperatura fuera de rango en el banco de baterías.
• EscalabilidadBancos configurables Permite sumar módulos H48050 según el crecimiento del sistema, dentro del rango de tensión soportado.
• ComunicaciónRS485/CAN Entrega datos de estado del banco a inversores compatibles con la plataforma Pylontech.
• Autoconsumo bajo8 W Consumo propio del controlador durante la operación normal del sistema.
• Sin mantenimientoOperación desatendida No requiere intervención periódica una vez instalado y configurado.
• CertificaciónTÜV y CE Cumple normas internacionales de seguridad eléctrica para equipos de almacenamiento.

Dónde encaja en un sistema Powercube

Compatibilidad dentro de la serie Powercube

Controlador	SC0500-100S
Configuración asociada	POWERCUBE-X1 (336V 50AH)
Módulo de batería compatible	H48050
Voltaje de trabajo del controlador	100 a 430 Vdc

Especificaciones eléctricas

Modelo	SC0500-100S
Voltaje de operación del sistema	100 a 430 Vdc
Corriente máxima de carga	100 A
Corriente máxima de descarga	100 A
Autoconsumo	8 W
Comunicación	RS485/CAN
Eficiencia	96%

Condiciones ambientales y mecánicas

Dimensiones (An x Prof x Al)	442 x 390 x 132 mm
Peso	8,2 kg
Grado de protección	IP20
Temperatura de operación	-20 a 65 °C
Temperatura de almacenamiento	-40 a 80 °C
Vida útil	15 años
Certificaciones	TÜV, CE

15

Años

Vida útil de diseño del controlador Pylontech declara 15 años de vida operativa para el SC0500-100S, un periodo mayor al de los módulos de batería con los que trabaja, pensado para acompañar varios ciclos de renovación del banco.

¿Con qué módulo de batería funciona el SC0500-100S?

Está diseñado para trabajar con el módulo H48050 de Pylontech dentro de la configuración POWERCUBE-X1.

¿Cuántos módulos H48050 puedo conectar a un mismo controlador?

La configuración X1 admite entre 3 y 7 módulos H48050, siempre que la tensión total del banco se mantenga dentro del rango de 100 a 430 Vdc del controlador.

¿Qué protocolo de comunicación usa para conectarse al inversor?

Se comunica por RS485 o CAN con inversores compatibles con la plataforma Pylontech.

¿Necesita mantenimiento periódico?

No. Es un equipo de operación desatendida una vez instalado y configurado correctamente.

¿Qué pasa si hay una falla eléctrica en el banco de baterías?

El controlador corta la operación ante sobretensión, cortocircuito, sobrecarga o temperatura fuera de rango, protegiendo los módulos conectados.

¿Se puede usar en instalaciones sin conexión a la red?

Sí, es apto para sistemas off-grid en zonas no interconectadas, donde el banco de baterías cubre el consumo diario.

¿Qué garantía o respaldo tiene el equipo?

Cuenta con certificaciones TÜV y CE, y una vida útil de diseño de 15 años declarada por el fabricante.

• Pylontech es fabricante especializado en sistemas de almacenamiento de energía con litio (BESS)
• Serie Powercube orientada a proyectos comerciales, industriales y de red
• Diseño modular escalable para bancos de baterías de alto voltaje
• Disponible en Solartex con despacho a todo el territorio nacional
