Brackets para baterías de litio US3 PYLONTECH

Pylontech - accesorios de montaje

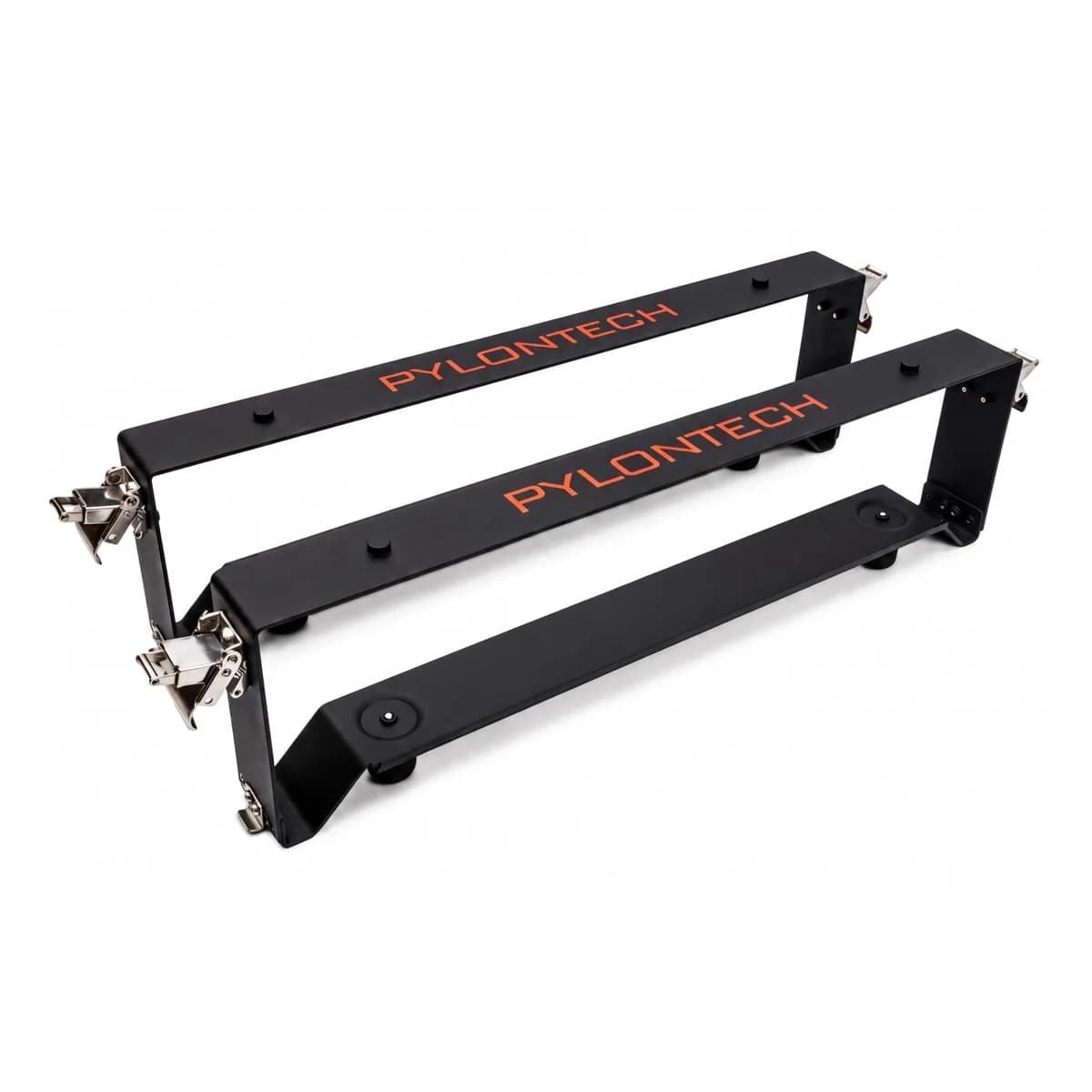

Bracket US3 para baterías de litio con capacidad de hasta 4 módulos horizontales o 2 verticales

Soporte de fijación para apilar bancos de baterías US3000 sin necesidad de gabinete rack.

El bracket US3 es el sistema de montaje oficial de Pylontech para armar bancos de baterías de litio de la serie US3000 y US3000C directamente sobre el piso o una superficie plana. Reemplaza la necesidad de comprar un armario rack de 19 pulgadas cuando el proyecto no lo requiere. Está fabricado en aluminio industrial y sostiene el peso de cada módulo (32 kg aprox.) mientras deja el espacio de ventilación que las celdas y el BMS necesitan para disipar calor. Es la solución recomendada por el fabricante para instalaciones residenciales y comerciales donde se busca un banco de baterías estable, ordenado y fácil de escalar.

• Compatible con US3000 y US3000C (48V / 3,55 kWh)
• Hasta 4 unidades horizontales o 2 verticales
• Aluminio industrial de alta resistencia
• Kit de 2 piezas: soporte frontal y posterior
• No requiere gabinete rack de 19 pulgadas
• No compatible con series US2000, UP2500 o UP5000

4 uds

Capacidad máxima en disposición horizontal

2 uds

Capacidad máxima en disposición vertical

2,6 kg

Peso del kit

32 kg

Peso soportado por batería aprox.

Montaje de bancos de baterías sin gabinete rack

En instalaciones donde no se justifica comprar un armario de 19 pulgadas, el bracket US3 permite apilar los módulos de batería sobre el suelo o una base plana con la misma firmeza que ofrecería un rack completo. Esto reduce el costo del proyecto y simplifica la instalación en espacios reducidos, algo frecuente en cuartos técnicos residenciales o pequeños centros de carga en zonas no interconectadas de Colombia.

El diseño mantiene la separación necesaria entre módulos para que el aire circule de forma perimetral, un punto clave en climas cálidos como el de la costa Caribe colombiana, donde la disipación térmica pasiva ayuda a preservar el desempeño de las celdas de litio y del BMS durante todo el año.

CompatibilidadSolo para la serie US3000 / US3000C El bracket está fabricado a la medida del chasis de 3U de altura de estos módulos. No encaja con las series US2000, UP2500 o UP5000, así que antes de comprarlo confirma el modelo exacto de tu batería Pylontech.

• MaterialAluminio industrial Construcción moldeada de alta resistencia que soporta el peso acumulado de varios módulos apilados.
• ConfiguraciónApilado flexible Se ajusta a bancos de 2 unidades verticales o hasta 4 horizontales según el espacio disponible.
• VentilaciónDisipación pasiva Conserva la distancia de separación entre baterías necesaria para el flujo de aire y la protección térmica del BMS.
• EnsamblajeInstalación directa Las pletinas y el lateral mecánico se fijan a las ranuras de la batería con tornillería incluida en el sistema.
• FormatoKit de 2 piezas Incluye soporte frontal y soporte posterior para completar el conjunto de fijación.
• Peso2,6 kg Estructura liviana que no añade carga significativa al banco de baterías.

Especificaciones técnicas

Marca	Pylontech
Modelo / referencia	Bracket-US3 (SKU 814880)
Baterías compatibles	Serie US3000 / US3000C (48V / 3,55 kWh)
Formato de batería	3U de rack
Material	Aluminio industrial de alta resistencia
Contenido del juego	Kit de 2 piezas (soporte frontal y soporte posterior)
Peso aprox. del kit	2,6 kg
Dimensiones de empaque	~48,5 x 15 x 6 cm

Preguntas frecuentes

¿El bracket US3 sirve para baterías Pylontech US2000 o UP5000?

No. Está diseñado exclusivamente para el chasis de 3U de altura de la serie US3000 y US3000C. No encaja con las series US2000, UP2500 ni UP5000.

¿Cuántas baterías puedo apilar con un solo kit?

La capacidad máxima recomendada es de 4 unidades en disposición horizontal o 2 unidades en disposición vertical.

¿Necesito un gabinete rack de 19 pulgadas para usar este soporte?

No. El bracket US3 está pensado precisamente para montar el banco de baterías sobre el suelo o una superficie plana sin necesidad de un armario rack.

¿Qué incluye el kit de montaje?

Incluye 2 piezas: un soporte frontal y un soporte posterior, junto con las pletinas necesarias para el ensamblaje.

¿El material del bracket resiste ambientes húmedos o costeros?

Está fabricado en aluminio industrial de alta resistencia, un material que ofrece buen comportamiento frente a la corrosión en instalaciones ubicadas en zonas de humedad y salinidad como el Pacífico colombiano.

¿El bracket deja espacio de ventilación entre las baterías apiladas?

Sí. El diseño mantiene la distancia de separación necesaria entre módulos para que el aire circule y se preserve la temperatura de las celdas y el BMS.

¿Cuánto peso soporta el bracket por batería?

Cada módulo de la serie US3000 pesa aproximadamente 32 kg, y el bracket está construido para soportar ese peso en configuraciones de hasta 4 unidades horizontales o 2 verticales.

• Marca original Pylontech, sin adaptaciones ni compatibilidades forzadas
• Diseñado para bancos de baterías de litio residenciales y comerciales
• Despacho a todo el territorio nacional
