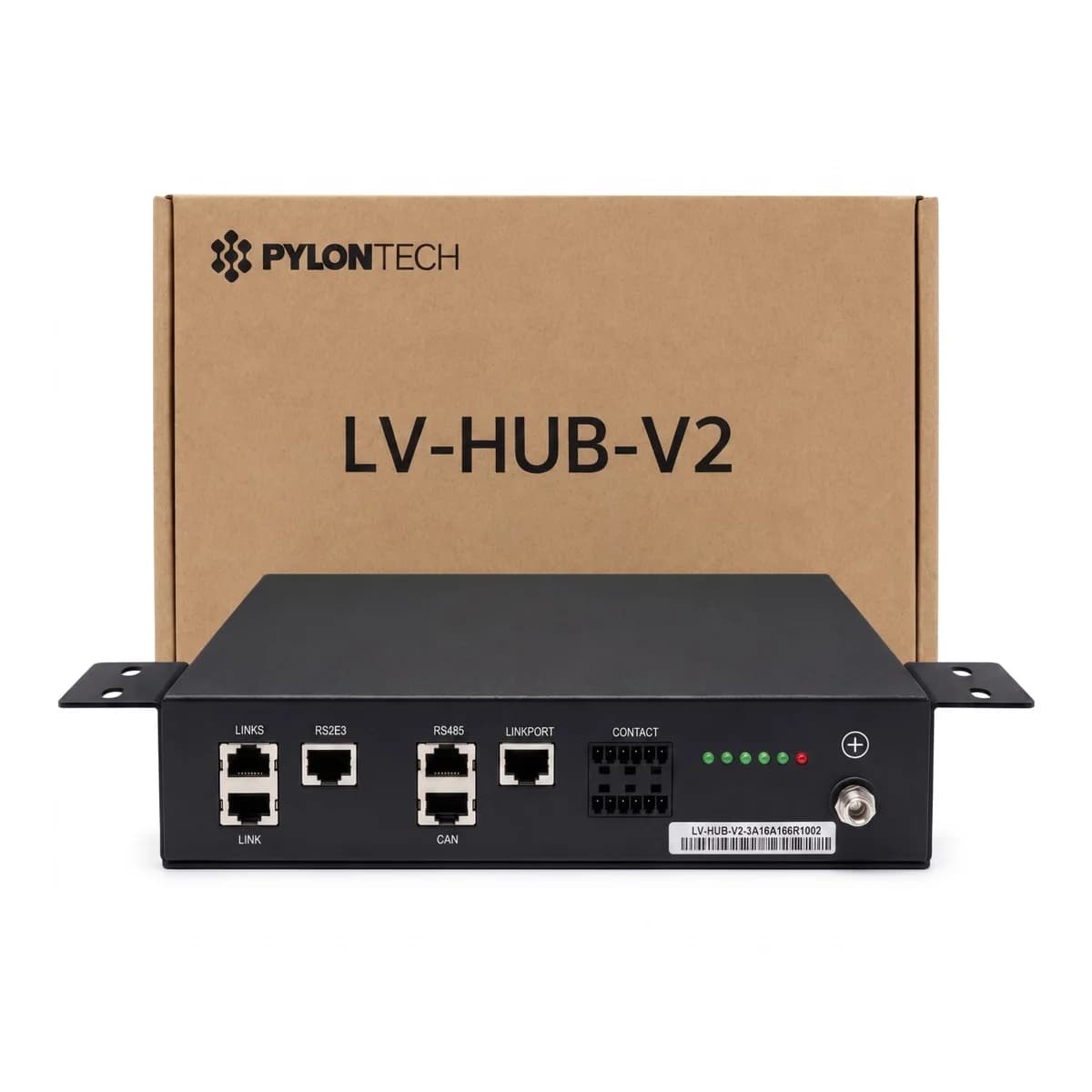

Purto HUB LV-HUB V2 51.2V PYLONTECH

Pylontech - línea de comunicación para baterías 51,2V

HUB de comunicación CAN/RS485 51,2V para bancos de baterías Pylontech en paralelo

Sincroniza múltiples módulos de batería de arquitectura 16S en un solo sistema de gestión.

El LV-HUB es el equipo de comunicación que permite conectar en paralelo varias baterías Pylontech de 51,2V, como la UF5000 y la FIDUS, bajo un solo protocolo CAN/RS485. Centraliza la sincronización entre módulos para que el sistema de gestión de baterías (BMS) trabaje como si fuera un único banco. Está pensado para sistemas comerciales e industriales de mediana y gran escala, donde el número de baterías en paralelo directo supera lo que un inversor puede gestionar sin un hub intermedio.

• Tensión nominal 51,2 VDC
• Comunicación RS485 / CAN Bus con aislamiento galvánico
• Compatible con Pylontech UF5000 y FIDUS
• Consumo del sistema ≤ 2,5 W
• Formato rack 19" (1U)
• Indicadores LED de estado, puerto y alarma de sincronización BMS

51,2 VDC

Tensión nominal de operación

44,8 - 56,8 V

Rango de operación admitido

2,5 W

Consumo máximo del sistema

1 U

Formato de montaje en rack 19"

A diferencia de los hubs para la línea tradicional de 48V (US2000C, US3000C, US5000, UP5000), este modelo está calibrado específicamente para baterías de 16 celdas en serie que operan a 51,2V nominales. Esa diferencia de arquitectura hace que no sean intercambiables: conectar un hub de 48V a un banco de 51,2V, o viceversa, saca al sistema del rango de operación seguro del BMS.

En instalaciones comerciales o industriales donde se suman varias baterías UF5000 o FIDUS en paralelo, el LV-HUB evita que cada módulo negocie la comunicación por separado con el inversor. En vez de eso, centraliza los datos de estado de carga, temperatura y alarmas de todo el banco, y los entrega en un solo canal CAN/RS485 hacia el inversor híbrido.

EscalabilidadConexión en cascada Permite ampliar la capacidad de conexión sumando hubs adicionales, lo que facilita crecer el banco de baterías sin rediseñar la topología de comunicación del sistema.

• Sincronización BMSUn solo canal de datos Unifica el estado de carga y las alarmas de todos los módulos conectados en paralelo.
• Aislamiento galvánicoProtección de la interfaz El puerto RS485/CAN queda aislado eléctricamente del resto del sistema.
• Bajo consumo≤ 2,5 W Consumo mínimo del propio hub dentro del balance energético del sistema.
• Montaje en rackFormato 1U Se integra directamente en gabinetes técnicos estándar de 19 pulgadas.
• Indicadores visualesLEDs de estado Señalizan actividad de puerto, estado general y alarma de sincronización del BMS.
• Compatibilidad definidaSolo línea 51,2V Diseñado para UF5000, FIDUS y modelos industriales de igual tensión nominal.

Especificaciones eléctricas

Tensión nominal	51,2 VDC
Rango de operación	44,8 V - 56,8 V
Consumo del sistema	≤ 2,5 W
Interfaz de comunicación	RS485 / CAN Bus, aislamiento galvánico

Compatibilidad y montaje

Modelos compatibles	Pylontech UF5000, FIDUS y modelos industriales de 51,2V nominales
Modelos no compatibles	US2000C, US3000C, US5000, UP5000 (línea 48V)
Formato de montaje	Rack 19" (1U) o gabinete técnico
Indicadores	LED de estado, actividad de puerto y alarma de sincronización BMS

Antes de comprar, confirma la arquitectura de tu banco de baterías Este hub solo funciona con baterías de 16 celdas en serie (51,2V nominales). Si tu sistema usa la línea tradicional US2000C, US3000C, US5000 o UP5000 de 48V, necesitas el hub correspondiente a esa arquitectura, no este modelo.

¿Este hub sirve para baterías Pylontech de 48V?

No. El LV-HUB está calibrado para baterías de 51,2V nominales con 16 celdas en serie (UF5000, FIDUS). No es compatible con US2000C, US3000C, US5000 ni UP5000, que operan a 48V.

¿Cuántas baterías puedo conectar en paralelo con un solo hub?

La capacidad de conexión se puede ampliar conectando varios hubs en cascada, lo que permite escalar el banco de baterías sin cambiar la topología de comunicación del sistema.

¿Qué protocolo de comunicación usa el hub?

Trabaja con RS485 y CAN Bus, con aislamiento galvánico en la interfaz para proteger el sistema de interferencias eléctricas entre módulos.

¿Cuánto consume el hub dentro del sistema?

Su consumo es de hasta 2,5 W, un valor bajo que prácticamente no impacta el balance energético del banco de baterías.

¿En qué tipo de instalaciones se usa este hub?

Se utiliza en sistemas solares híbridos, comerciales e industriales donde se necesitan múltiples baterías Pylontech de 51,2V trabajando en paralelo como un solo banco.

¿Cómo se monta este equipo?

Viene en formato rack 19 pulgadas (1U), listo para integrarse en un gabinete técnico junto con el resto de los componentes del sistema.

¿Qué indican los LEDs del hub?

Muestran el estado general del equipo, la actividad de los puertos de comunicación y una alarma específica de sincronización del BMS.
