BMS Controlador M1C PYLONTECH

Pylontech - PowerCube M1C

BMS controlador M1C 1000V 200A para sistemas de almacenamiento de alto voltaje

El cerebro del rack que gestiona, equilibra y protege cada módulo de batería en tiempo real

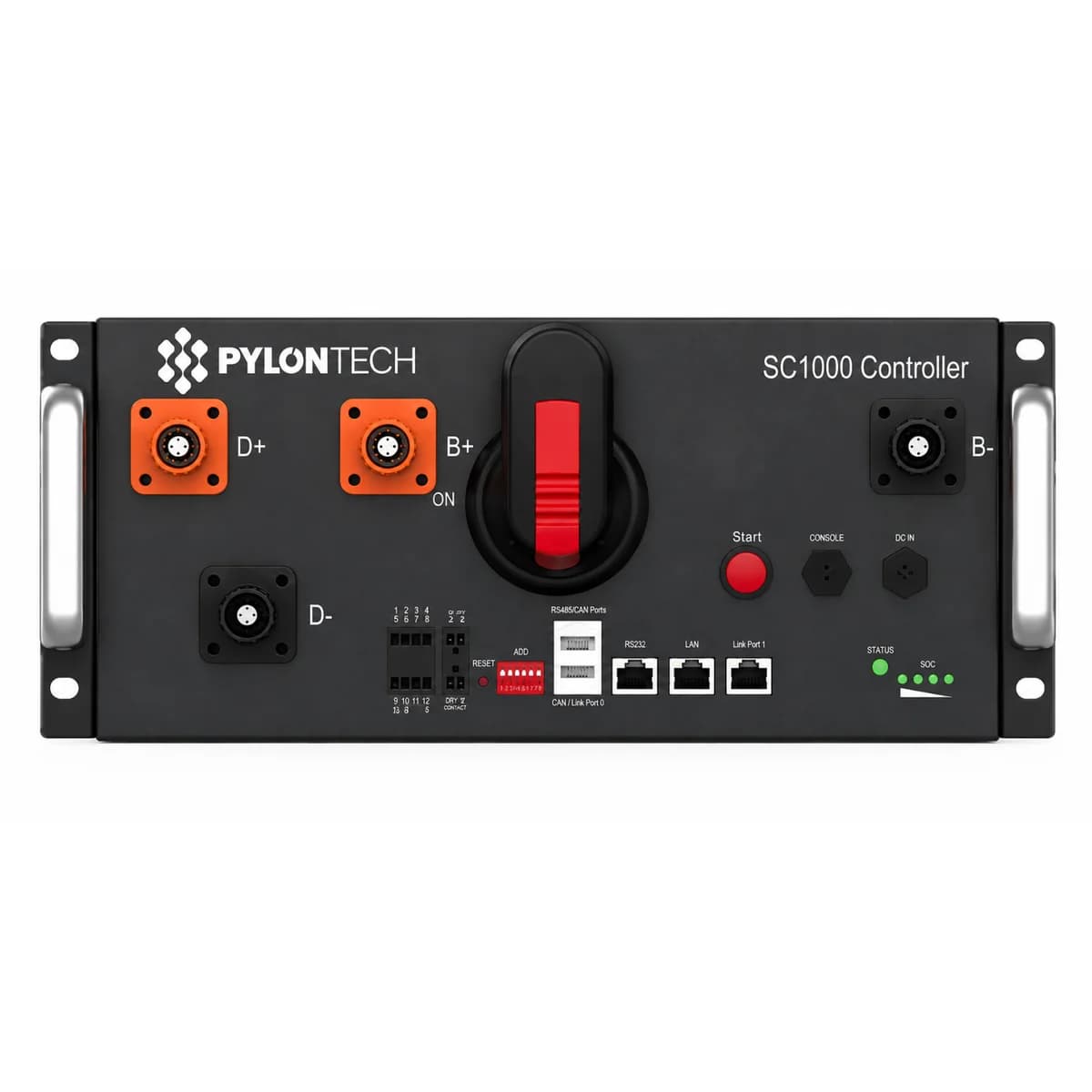

El BMS controlador M1C de Pylontech (modelo SC1000-200J-C) es la unidad central de gestión del sistema de almacenamiento PowerCube M1C. Monitorea el estado de carga, temperatura, corriente y voltaje de cada módulo conectado en el rack, y coordina la operación completa del banco de baterías para maximizar su vida útil y su rendimiento. Está pensado para proyectos comerciales e industriales que necesitan escalar capacidad sin perder control ni seguridad. Trabaja en conjunto con los módulos H32148-C y el rack M1C, con comunicación CAN y RS485 hacia los principales inversores del mercado.

• Soporta hasta 1.000 Vdc
• 200 A de corriente continua máxima
• Comunicación CAN Bus, Modbus RTU y Modbus TCP/IP
• Gestiona de 2 a 25 módulos H32148-C en serie
• Certificado TÜV Rheinland, CE, IEC 62619, UN38.3
• Protección IP20

1000 V

Voltaje máximo del sistema

200 A

Corriente continua máxima

25 módulos

Capacidad máxima en serie

118,4 kWh

Energía total del sistema al tope de módulos

95 %

Eficiencia de ciclo completo

En un sistema de alto voltaje, el controlador es el punto que decide cuánta energía entra y sale, y qué tan seguro es hacerlo. El SC1000-200J-C trabaja con corriente nominal de 74 A y picos de hasta 220 A durante 15 segundos, con protecciones activas contra sobrecarga, sobredescarga, sobrecorriente y sobretemperatura, además de balanceo activo de celdas entre módulos.

Al escalar de 2 a 25 módulos H32148-C, el sistema pasa de 9,47 kWh a 118,4 kWh sin cambiar de controlador, lo que simplifica el dimensionamiento de proyectos comerciales e industriales que crecen por etapas. La comunicación CAN y RS485, junto con Modbus RTU y TCP/IP, permite integrarlo con inversores de marcas como Solis, Sungrow y GoodWe.

Escalabilidad realDe 2 a 25 módulos con un solo controlador El SC1000-200J-C administra el rack completo sin importar cuántos módulos H32148-C se agreguen dentro del rango soportado, lo que evita duplicar controladores a medida que el proyecto crece.

• Protección eléctricaSobrecarga y sobrecorriente Corta la operación ante condiciones fuera de rango para proteger cada módulo del banco.
• Balanceo activoEquilibrio de celdas Redistribuye la carga entre módulos para evitar desgaste desigual.
• Comunicación abiertaCAN, RS485, Modbus Se integra con los principales inversores del mercado sin protocolos propietarios.
• Alta corriente200 A continuos, 220 A pico Soporta picos de demanda de 15 segundos sin desconectar el sistema.
• Certificación internacionalTÜV, CE, IEC 62619 Cumple estándares exigidos en instalaciones industriales.
• Rango térmico-20 °C a 60 °C almacenamiento Opera entre 10 °C y 40 °C, apto para cuartos técnicos sin climatizar.

Especificaciones eléctricas

Voltaje máximo del sistema	1.000 Vdc
Corriente continua máxima	200 A
Corriente nominal	74 A
Corriente pico	220 A durante 15 segundos
Eficiencia de ciclo completo	95 %
Profundidad de descarga (DoD)	hasta 95 %
Comunicación	CAN Bus, Modbus RTU, Modbus TCP/IP

Compatibilidad y capacidad del sistema

Módulos compatibles	Pylontech H32148-C
Cantidad de módulos soportados	de 2 a 25 unidades en serie
Energía total del sistema	desde 9,47 kWh hasta 118,4 kWh
Compatibilidad con inversores	Solis, Sungrow, GoodWe, entre otras marcas principales

Condiciones físicas y ambientales

Protección	IP20
Temperatura de operación	10 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Humedad	5 % a 95 %, sin condensación
Dimensiones	330 x 628 x 150,5 mm
Peso	114 kg (controlador y estructura base, sin módulos)

Certificaciones

Certificaciones	TÜV Rheinland, CE, IEC 62619, UN38.3

15

Años

Vida útil estimada del sistema El PowerCube M1C está diseñado para operar más de 15 años con un mantenimiento adecuado del banco de baterías.

¿El BMS controlador M1C viene con módulos de batería incluidos?

No. El controlador SC1000-200J-C es la unidad de gestión del sistema PowerCube M1C y se instala junto con los módulos de batería H32148-C, el kit de cables y el rack M1C, que se adquieren por separado según la capacidad que necesite el proyecto.

¿Cuántos módulos de batería puede gestionar este controlador?

Gestiona de 2 a 25 módulos H32148-C conectados en serie dentro de un mismo rack, lo que permite escalar el sistema desde 9,47 kWh hasta 118,4 kWh sin cambiar de controlador.

¿Con qué marcas de inversor es compatible?

Se comunica mediante CAN Bus, Modbus RTU y Modbus TCP/IP con inversores de las principales marcas del mercado, entre ellas Solis, Sungrow y GoodWe. Antes de instalar, conviene confirmar el protocolo exacto que soporta el inversor específico del proyecto.

¿Qué protecciones eléctricas tiene integradas?

Incluye protección contra sobrecarga, sobredescarga, sobrecorriente, sobretemperatura y balanceo activo de celdas entre los módulos conectados, lo que evita desgaste desigual del banco de baterías.

¿Se puede instalar a la intemperie?

Su protección es IP20, pensada para instalación en interiores o gabinetes cerrados, no para exposición directa a lluvia o humedad ambiental.

¿Qué tipo de proyectos requieren este controlador en lugar de un BMS residencial?

Aplica a proyectos comerciales e industriales que necesitan bancos de baterías de gran capacidad y voltajes de hasta 1.000 Vdc, un rango que supera lo que maneja un BMS de uso residencial estándar.

¿Qué certificaciones respaldan su seguridad de operación?

Cuenta con certificación TÜV Rheinland, CE, IEC 62619 y UN38.3, exigidas en instalaciones industriales de almacenamiento de alto voltaje.
