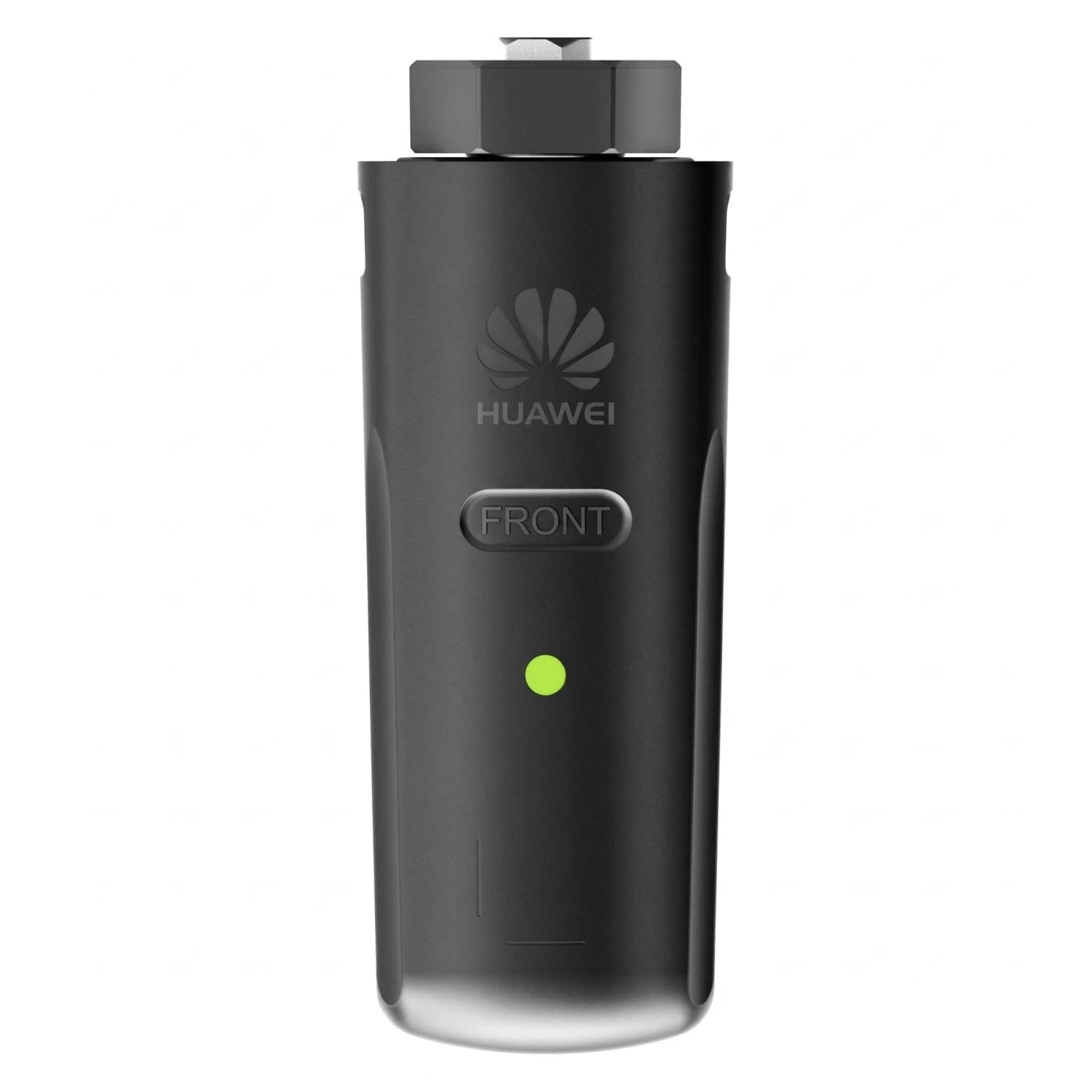

Módulo smart dongle SDongleA-05 WLAN-FE con protección IP65 HUAWEI

Huawei - módulo de comunicación Smart Dongle

Smart Dongle WLAN-FE con protección IP65 que conecta hasta 10 inversores a FusionSolar

Comunicación inalámbrica o por cable para monitorear tu planta solar desde cualquier lugar.

El SDongleA-05 es el módulo que conecta tus inversores Huawei a la plataforma FusionSolar mediante WLAN o Ethernet. Se instala en minutos sobre el puerto USB del inversor y permite ver el estado del sistema, recibir alarmas y hacer diagnóstico remoto sin necesidad de estar en sitio. Su carcasa sellada IP65 aguanta instalación a la intemperie, algo clave en techos expuestos a lluvia y humedad. Es el mismo módulo que usan los inversores Huawei que ya tienes o vas a instalar, sin adaptadores adicionales.

• Grado de protección IP65
• Hasta 10 dispositivos conectados en cascada
• Instalación plug and play sobre el puerto USB
• Comunicación WLAN o Fast Ethernet (FE)
• Reconexión automática ante cortes de señal
• Compatible con sistemas de monitoreo de terceros

10 disp.

Máximo de dispositivos conectados en cascada

2.5 W

Consumo de energía típico

65 °C

Temperatura máxima de operación

4000 m

Altitud máxima operativa

IP65

Protección contra polvo y agua

Cuando un inversor Huawei no trae módulo WLAN integrado o necesitas ampliar la cantidad de equipos que se comunican con FusionSolar, el SDongleA-05 resuelve la conexión sin cambiar el inversor. Se conecta al puerto USB, toma el rol de inversor principal en la red y desde ahí distribuye la comunicación a los inversores secundarios conectados en cascada mediante RS485.

El módulo soporta hasta 10 dispositivos en total, aunque ese límite cambia según el tipo de instalación: en sistemas con almacenamiento de energía o con inversores monofásicos el máximo de inversores secundarios baja a 2. En techos de zonas costeras o con alta humedad, la carcasa IP65 evita que el módulo falle antes que el resto de la instalación.

Monitoreo remotoConexión directa a FusionSolar por WiFi o cable de red No necesitas estar físicamente en la planta para revisar el estado del sistema: el Dongle envía los datos del inversor a la aplicación FusionSolar, donde puedes ver producción, alarmas y estado de cada equipo conectado en cascada.

• InstalaciónPlug and play Se atornilla directo sobre el puerto USB del inversor, sin configuración de hardware adicional.
• ConectividadWLAN y Fast Ethernet Elige conexión inalámbrica o cable de red según la cobertura disponible en el sitio.
• EncriptaciónWPA/WPA2 con TKIP/CCMP/AES Protege la comunicación entre el inversor y el sistema de gestión.
• ReconexiónAutomática ante cortes Recupera la comunicación con el router sin intervención manual.
• CompatibilidadSerie SUN2000 Funciona con las líneas L1, M0 y M2 de inversores Huawei.
• IndicadorLED de estado Señala con colores si el Dongle está conectado, configurándose o presenta fallas.

Datos generales

Modelo	SDongleA-05
Máx. dispositivos soportados	10
Máx. inversores soportados	10
Interfaz de conexión	USB
Interfaz Ethernet	10/100M Ethernet
Instalación	Plug and play
Indicador	LED
Dimensiones (anchura x altura x profundidad)	146 x 48 x 33 mm
Peso	90 g
Grado de protección	IP65
Consumo de energía típico	2,5 W
Modo de operación	STA
Encriptación	WPA/WPA2, TKIP/CCMP/AES

Parámetros inalámbricos y condiciones de operación

Estándar y frecuencia	802.11b/g/n (2.412 GHz a 2.484 GHz)
Temperatura de operación	-30 °C a +65 °C
Humedad relativa de operación	5% a 95% RH
Temperatura de almacenamiento	-40 °C a +70 °C
Altitud máxima operativa	4.000 m
Certificaciones	SRRC, CE, RCM

Inversores compatibles

Serie	SUN2000-2/3/3.68/4/4.6/5/6KTL-L1
Serie	SUN2000-3/4/5/6/8/10KTL-M0
Serie	SUN2000-12/15/17/20KTL-M0/M2

Cantidad de dispositivos según el tipo de instalación

Límites de conexión en cascada RS485

Tipo de instalación	Máx. inversores secundarios
Instalación estándar (hasta 10 dispositivos)	n ≤ 9
Sistema con almacenamiento de energía	n ≤ 2
Sistema con inversores monofásicos	n ≤ 2

2

Años

Garantía Huawei El Smart Dongle cuenta con respaldo del fabricante ante fallas de hardware bajo condiciones normales de uso.

¿El Smart Dongle sirve para cualquier inversor Huawei?

No, es compatible con las series SUN2000-L1, SUN2000-M0 y SUN2000-M2. Verifica el modelo exacto de tu inversor antes de comprarlo.

¿Puedo conectar varios inversores a un solo Dongle?

Sí, mediante conexión en cascada por RS485. El máximo de inversores secundarios depende del tipo de instalación: hasta 9 en instalaciones estándar, o hasta 2 si el sistema incluye almacenamiento de energía o inversores monofásicos.

¿Necesito instalar un módulo WLAN aparte si mi inversor ya lo trae?

No. Si el inversor tiene WLAN integrada, el módulo del Dongle queda deshabilitado por defecto para evitar conflicto, y puedes activarlo manualmente desde la aplicación FusionSolar si lo necesitas.

¿Qué pasa si se corta la señal WiFi del router?

El Dongle soporta reconexión automática, así que recupera la comunicación con el router apenas la señal vuelve a estar disponible, sin necesidad de reconfigurarlo.

¿Se puede instalar a la intemperie?

Sí, tiene protección IP65 contra polvo y agua, lo que permite instalarlo en exteriores sin gabinete adicional, incluso en zonas con lluvia frecuente.

¿Cómo sé si el Dongle está funcionando correctamente?

El indicador LED cambia de color según el estado: amarillo fijo indica conexión normal, rojo intermitente señala configuración pendiente o error, y rojo fijo indica una falla que requiere reemplazo del módulo.

¿Qué aplicación necesito para configurarlo?

La aplicación FusionSolar de Huawei, disponible para dispositivos móviles, donde se realiza el asistente de configuración inicial y la gestión posterior del sistema.
