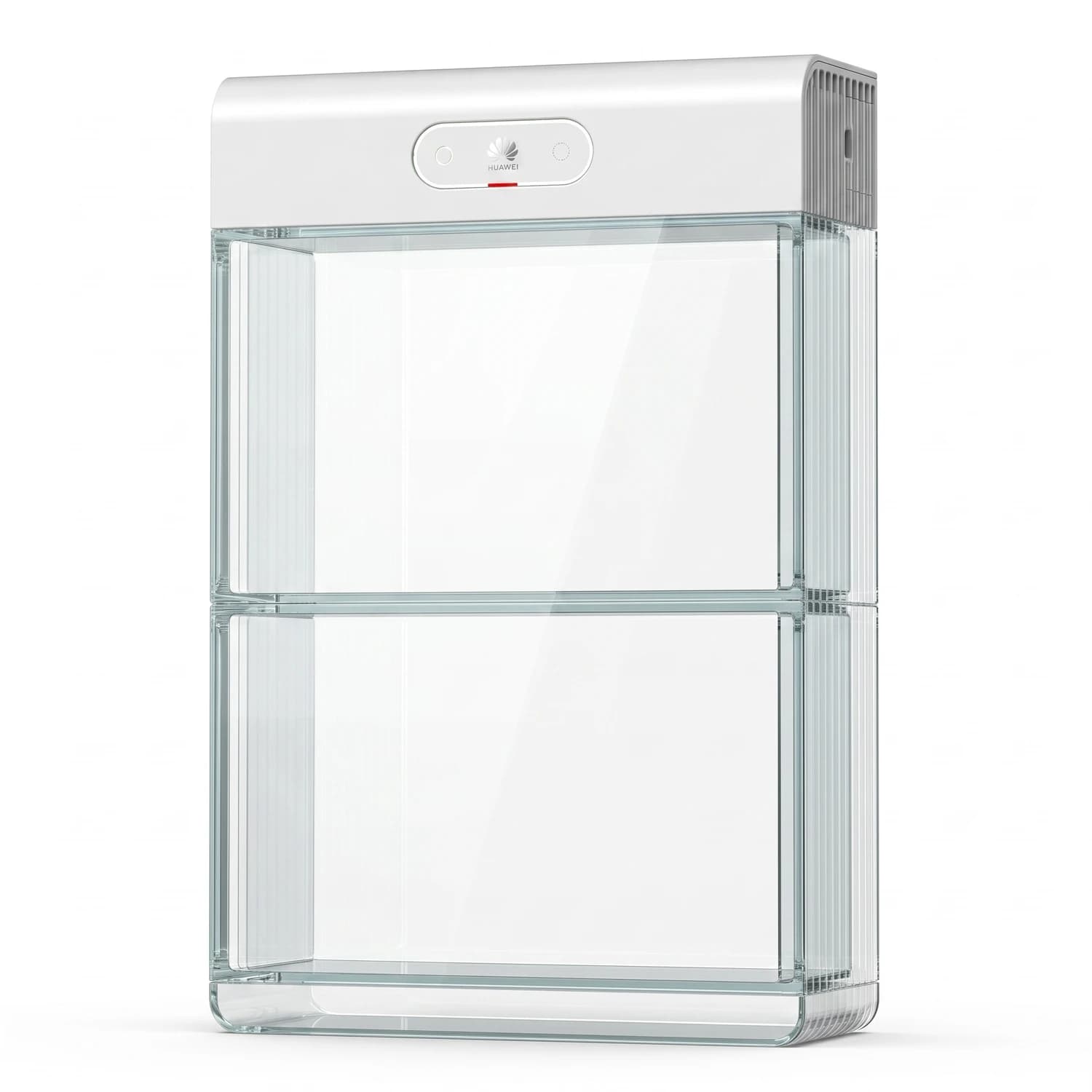

Módulo de potencia LUNA2000-10kW-C1 Huawei

Huawei - Sistema de almacenamiento LUNA2000-S1

Módulo de potencia LUNA2000-10kW-C1 con 10,5 kW de carga y descarga para baterías LUNA2000

El cerebro del sistema de respaldo que administra hasta 3 módulos de batería por grupo, y hasta 4 grupos en paralelo.

El LUNA2000-10KW-C1 es el módulo de potencia que controla la carga y descarga de los bancos de batería LUNA2000-7-E1 dentro del sistema de almacenamiento string de Huawei. Convierte la energía entre el bus de continua del banco de baterías y el inversor SUN2000, y es el componente que define cuánta potencia puede entregar o absorber el sistema en un momento dado. Se combina con 1 a 3 módulos de batería LUNA2000-7-E1 para formar un grupo de hasta 20,7 kWh, y hasta 4 grupos en paralelo en un mismo inversor. Trabaja a la intemperie o en interior, con protección IP66 y sin ventiladores.

• 10,5 kW de carga y descarga por grupo con 3 módulos de batería
• Grado de protección IP66 apto para exterior
• Comunicación RS485/FE/CAN con el inversor y entre sistemas en paralelo
• Rango de -20°C a +55°C de temperatura de operación
• Ruido menor a 29 dB, funcionamiento silencioso por convección natural

Este producto es solo el módulo de potencia del sistema LUNA2000: la electrónica que gestiona la carga y la descarga y se comunica con el inversor. No trae los módulos de batería, que son los que almacenan la energía.

Para que el sistema guarde energía necesitas además al menos un módulo de batería LUNA2000-7-E1, de 6,9 kWh útiles cada uno, y admite hasta tres en el mismo grupo. Sin ninguno, este equipo no tiene nada que gestionar y el respaldo no funciona.

10,5 kW

Potencia máxima de carga y descarga con 3 módulos de batería

4 grupos

Máximo en paralelo por inversor, hasta 82,8 kWh

IP66

Grado de protección para instalación en exterior

<29 dB

Emisión de ruido en operación

4.000 m

Altitud máxima de operación, con derrateo sobre 2.000 m

El módulo de potencia es la unidad que se instala en la parte superior de la pila LUNA2000 y concentra la electrónica de conversión: no almacena energía por sí mismo, sino que regula el flujo entre las baterías y el inversor SUN2000 compatible. Su capacidad de carga y descarga escala con la cantidad de módulos de batería conectados: 3,5 kW con un módulo, 7 kW con dos, y 10,5 kW con tres módulos de 6,9 kWh cada uno, hasta un total de 20,7 kWh útiles por grupo.

El rango de operación cubre desde -20°C hasta 55°C, lo que permite instalarlo tanto en climas fríos de montaña como en el calor de la costa Caribe sin que el equipo reduzca su rendimiento dentro de ese rango. La altitud máxima de 4.000 m con derrateo sobre 2.000 m es un dato relevante para instalaciones en el altiplano colombiano, donde Bogotá y otras ciudades superan esa cota y conviene revisar la curva de derrateo del fabricante antes de dimensionar el respaldo.

Arquitectura escalableHasta 4 grupos de 20,7 kWh por inversor Un mismo módulo de potencia gestiona el crecimiento del sistema de almacenamiento: se parte de un grupo de 6,9 kWh y se llega a 82,8 kWh conectando hasta 4 grupos en paralelo, sin cambiar el módulo de potencia inicial.

• ComunicaciónRS485/FE/CAN Se enlaza con el inversor SUN2000 y, mediante CAN, con otros sistemas de almacenamiento en operación en paralelo.
• RefrigeraciónConvección natural Sin ventiladores, lo que explica el nivel de ruido por debajo de 29 dB.
• InstalaciónPiso o pared Montaje estándar en piso, con soporte de pared opcional para el conjunto LUNA2000-7/14/21-S1.
• Humedad relativa5% a 95% Rango de operación que cubre ambientes húmedos como los de la costa y el Pacífico colombiano.
• CeldaLitio ferrofosfato (LiFePO4) Tecnología de celda de los módulos de batería compatibles, con 100% de profundidad de descarga.
• Voltaje de operación350-560 V (monofásico) / 600-980 V (trifásico) Rango de tensión de operación del banco de baterías según el tipo de sistema.

Rendimiento por número de módulos de batería

Módulos de batería	1	2	3
Energía útil del grupo	6,9 kWh	13,8 kWh	20,7 kWh
Potencia máx. de carga/descarga	3,5 kW	7 kW	10,5 kW

Especificaciones generales

Número de módulos de potencia	1
Comunicación	RS485/FE/CAN
Grado de protección	IP66
Emisión de ruido	< 29 dB
Temperatura de operación	-20°C a +55°C
Altitud máxima de operación	4.000 m (derrateo sobre 2.000 m)
Humedad relativa	5% a 95%
Refrigeración	Convección natural
Instalación	Piso (estándar), pared (opcional)
Ambiente	Exterior/interior
Escalabilidad	Máximo 4 sistemas en operación en paralelo

Compatibilidad con inversores

Series compatibles	SUN2000-12/15/17/20/25K-MB0, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-8/10K-LC0, SUN2000-2/3/3.68/4/4.6/5/6KTL-L1
Módulo de batería compatible	LUNA2000-7-E1

10

Años

Cobertura del fabricante Huawei El módulo de potencia y los módulos de batería LUNA2000 cuentan con certificaciones CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3, ISO13849, REACH y RoHS, referencia de la respalda que Huawei da a este sistema de almacenamiento en instalaciones residenciales y comerciales.

¿El módulo de potencia LUNA2000-10KW-C1 almacena energía por sí mismo?

No. El módulo de potencia solo convierte y gestiona la energía entre el inversor y los módulos de batería LUNA2000-7-E1; la capacidad de almacenamiento la dan los módulos de batería que se conecten a él.

¿Cuántos módulos de batería puedo conectar a un módulo de potencia?

Hasta 3 módulos de batería LUNA2000-7-E1 por grupo, para un total de 20,7 kWh útiles y 10,5 kW de carga y descarga. Se pueden formar hasta 4 grupos en paralelo por inversor.

¿Con qué inversores Huawei es compatible?

Con las series SUN2000-12/15/17/20/25K-MB0, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-8/10K-LC0 y SUN2000-2/3/3.68/4/4.6/5/6KTL-L1. Solo la serie MB0 admite los 4 sistemas de almacenamiento en paralelo.

¿Se puede instalar en exterior?

Sí, tiene grado de protección IP66 y rango de operación de -20°C a +55°C, lo que permite instalarlo a la intemperie. Huawei recomienda la instalación en exterior; para interiores hay indicaciones específicas en el manual del fabricante.

¿Qué altitud máxima soporta el equipo?

Opera hasta 4.000 m sobre el nivel del mar, con derrateo de potencia por encima de los 2.000 m. En instalaciones de altiplano, como Bogotá, conviene revisar la curva de derrateo del fabricante antes de dimensionar el sistema.

¿Necesita mantenimiento por el sistema de refrigeración?

No usa ventiladores: la refrigeración es por convección natural, lo que reduce el mantenimiento y mantiene el ruido por debajo de 29 dB.

¿Cómo se comunica con el inversor y con otros sistemas de almacenamiento?

A través de RS485/FE para la comunicación con el inversor, y CAN para la comunicación entre sistemas de almacenamiento cuando operan varios grupos en paralelo.
