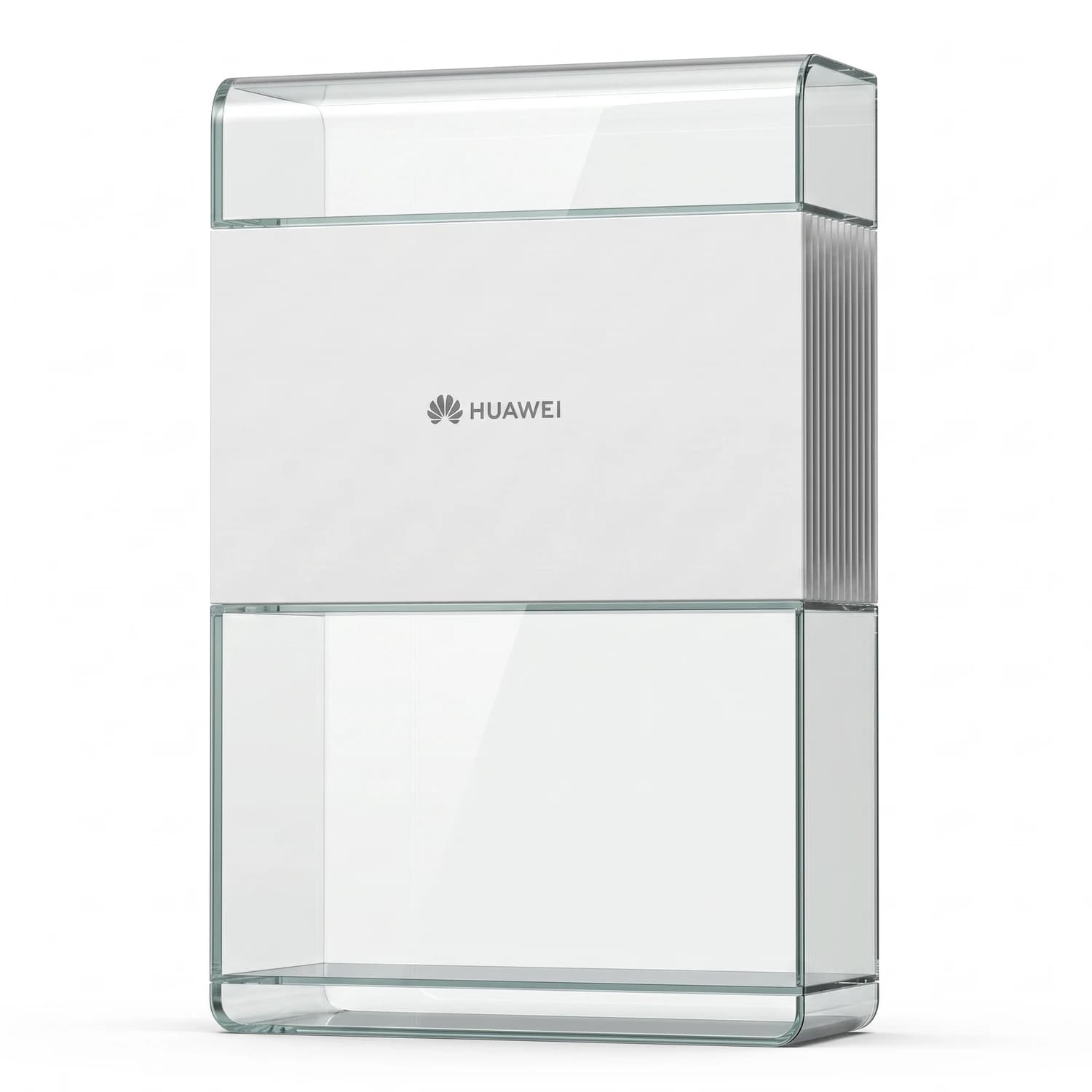

Módulo de batería LUNA2000-7-E1 Huawei

Huawei - LUNA2000-S1

Módulo de batería 6.9 kWh LUFePO4 que se apila hasta 20.7 kWh por grupo

Bloque de almacenamiento escalable para los inversores SUN2000 de Huawei

El LUNA2000-7-E1 es el módulo de batería con el que se arma el sistema de respaldo LUNA2000-7/14/21-S1: cada módulo aporta 6.9 kWh y se conectan hasta 3 en un mismo grupo sin cableado entre ellos. Trabaja en conjunto con el módulo de potencia LUNA2000-10KW-C1 y queda listo para ampliarse el día que necesites más energía útil. Su celda de litio-ferrofosfato (LiFePO4) soporta descarga total sin perder vida útil y opera en un rango de temperatura amplio, lo que le permite quedar instalado a la intemperie.

• Energía por módulo: 6.9 kWh
• Escalable hasta 20.7 kWh por grupo
• Grado de protección IP66
• Celda LiFePO4
• Operación de -20°C a +55°C
• Ruido menor a 29 dB

Este producto es solo el módulo de batería: la unidad que almacena los 6,9 kWh de energía. No incluye el módulo de potencia, que es el que el sistema necesita para funcionar.

Para que el almacenamiento opere necesitas además un módulo de potencia LUNA2000-10kW-C1, que lleva la electrónica de gestión, la conversión de corriente y la comunicación con el inversor SUN2000. Sin él, la batería no se comunica con el inversor, no aparece en FusionSolar y no entrega energía.

Un mismo módulo de potencia admite hasta tres baterías como esta, de modo que si vas a instalar varias necesitas uno solo.

6.9 kWh

Energía por módulo

68 kg

Peso del módulo

IP66

Protección contra polvo y agua

4 grupos

Máximo en operación en paralelo por inversor

Cada módulo LUNA2000-7-E1 se apila físicamente sobre el que ya tienes instalado, sin necesidad de cables de interconexión entre ellos: la conexión eléctrica queda resuelta por el propio diseño mecánico. Con uno, dos o tres módulos obtienes 6.9, 13.8 o 20.7 kWh de energía útil respectivamente, y la potencia de carga y descarga escala junto con la capacidad: de 3.5 kW con un módulo hasta 10.5 kW con tres.

El sistema completo admite hasta 4 grupos en paralelo por inversor, lo que en la práctica permite llegar a 82.8 kWh de almacenamiento cuando el proyecto lo exige. Es compatible con la línea de inversores SUN2000 de Huawei, así que si ya tienes uno de esos inversores instalado, este módulo se integra sin cambiar el resto del sistema.

Ciclo de vida100% de profundidad de descarga sin dañar la celda La química LiFePO4 permite descargar el módulo por completo en cada ciclo sin sacrificar vida útil, algo que las baterías de plomo-ácido no soportan. Eso se traduce en más energía aprovechable por cada kWh instalado.

• InstalaciónSin cableado entre módulos Cada módulo adicional se ensambla mecánicamente sobre el anterior, lo que reduce el tiempo de montaje y los puntos de conexión que pueden fallar.
• AmbienteIP66 Protección total contra polvo y contra chorros de agua, apta para instalación a la intemperie.
• Temperatura-20°C a +55°C Rango de operación amplio que cubre desde climas fríos de altura hasta el calor de zonas bajas.
• AltitudHasta 4.000 m Con derrateo de potencia por encima de 2.000 metros sobre el nivel del mar.
• RuidoMenor a 29 dB Operación silenciosa por convección natural, sin ventiladores.
• EscalabilidadHasta 4 grupos en paralelo Permite crecer la instalación de almacenamiento con el tiempo, módulo por módulo.

Rendimiento por número de módulos

Número de módulos	1	2	3
Energía útil	6.9 kWh	13.8 kWh	20.7 kWh
Potencia máxima de carga y descarga	3.5 kW	7 kW	10.5 kW

Especificaciones generales

Dimensiones del módulo (An x P x Al)	590 x 255 x 360 mm
Peso del módulo	68 kg
Rango de voltaje, sistema monofásico	350 - 560 V
Rango de voltaje, sistema trifásico	600 - 980 V
Instalación	Piso (estándar), pared (opcional)
Temperatura de operación	-20°C a +55°C
Altitud máxima de operación	4.000 m (derrateo por encima de 2.000 m)
Ambiente	Exterior / interior
Humedad relativa	5% a 95%
Enfriamiento	Convección natural
Grado de protección	IP66
Emisión de ruido	Menor a 29 dB
Tecnología de celda	Litio-ferrofosfato (LiFePO4)
Escalabilidad	Máximo 4 sistemas en paralelo
Comunicación	RS485/FE/CAN
Certificaciones	CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3, ISO13849, REACH, RoHS

10

Años

Garantía del fabricante Huawei respalda la calidad de su tecnología LiFePO4 en el módulo LUNA2000-7-E1, pensado para uso continuo en instalaciones residenciales y comerciales.

¿Cuántos módulos LUNA2000-7-E1 puedo conectar en un mismo grupo?

Hasta 3 módulos por grupo, lo que da un máximo de 20.7 kWh de energía útil y 10.5 kW de potencia de carga y descarga.

¿Necesito un módulo de potencia aparte para instalar la batería?

Sí, el módulo LUNA2000-7-E1 requiere el módulo de potencia LUNA2000-10KW-C1, que se pide por separado según la cantidad que necesite el proyecto.

¿Con qué inversores es compatible?

Es compatible con la línea de inversores SUN2000 de Huawei, incluyendo los modelos KTL-L1, K-LC0, KTL-M1 y K-MB0. Solo los modelos SUN2000-12/15/17/20/25K-MB0 soportan la operación con 4 sistemas de almacenamiento en paralelo.

¿Se puede instalar a la intemperie?

Sí, su grado de protección IP66 permite la instalación exterior, aunque Huawei recomienda la instalación al aire libre; para instalación en interiores existen indicaciones específicas en el manual del usuario.

¿Cómo afecta la altura de una ciudad como Bogotá al rendimiento?

El equipo opera hasta 4.000 metros sobre el nivel del mar, pero por encima de los 2.000 msnm aplica una curva de derrateo de potencia, algo a tener en cuenta al dimensionar el sistema en zonas de altiplano.

¿Qué mantenimiento requiere la batería?

Al usar celdas de litio-ferrofosfato (LiFePO4) con enfriamiento por convección natural, no requiere mantenimiento periódico como reposición de agua o revisión de electrolito.

¿Se puede ampliar la capacidad de almacenamiento después de instalada?

Sí, el diseño modular permite agregar módulos adicionales al grupo existente o incluso sumar más grupos en paralelo, hasta el máximo soportado por el inversor.
