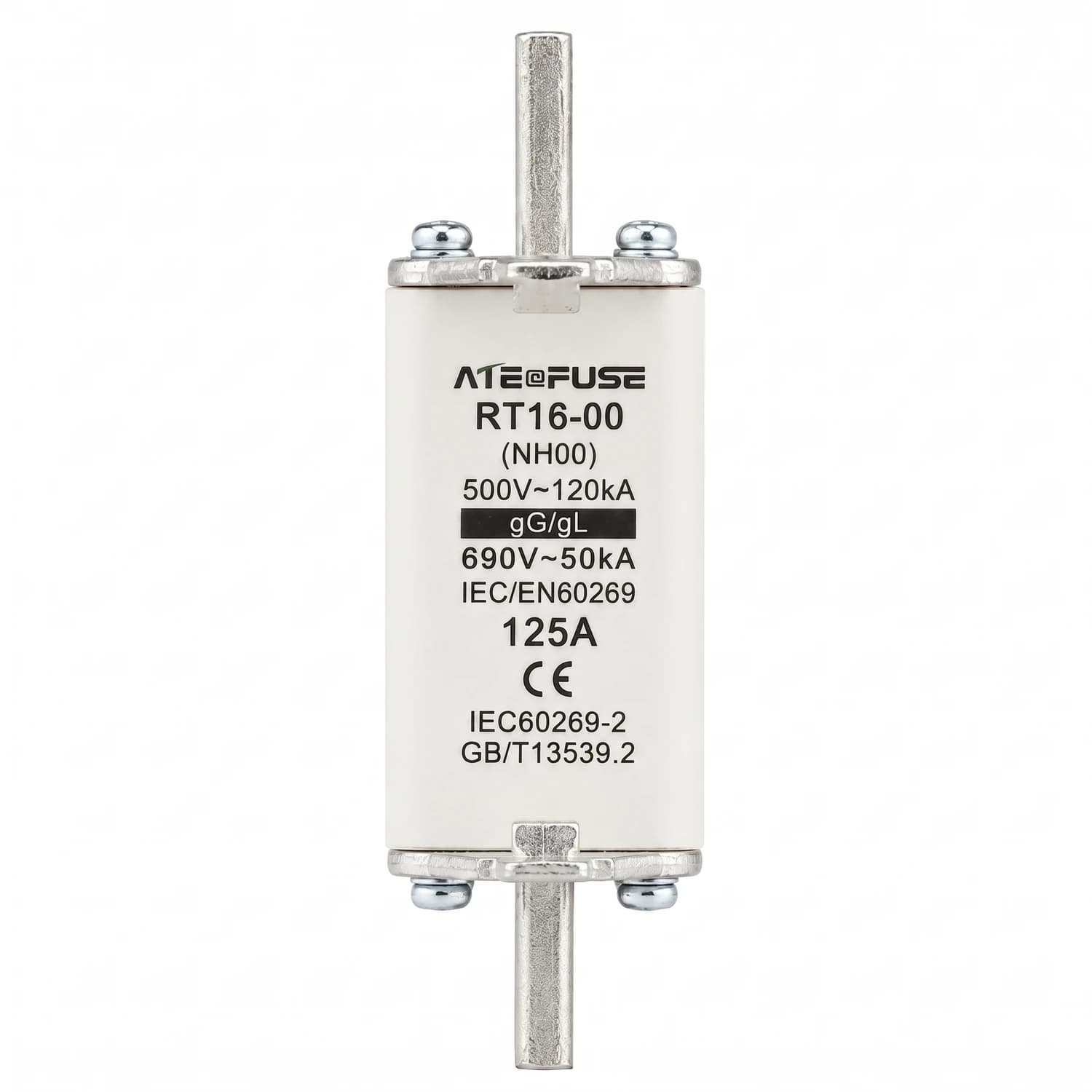

Fusible para baterías NH00 125A 250VDC Aitefuse

AITE - serie NH

Fusible gG 125A 500VAC/250VDC para protección de bancos de baterías

Fusible de cuchilla NH00 para proteger bancos de baterías y circuitos DC en instalaciones solares.

Este fusible de 125A está diseñado para cortar sobrecargas y cortocircuitos tanto en circuitos de corriente alterna como en bancos de baterías DC. Su cuerpo cerámico relleno de arena de cuarzo apaga el arco eléctrico de forma segura al fundirse, y su contacto en forma de cuchilla cuadrada encaja en bases NH00 de montaje estándar. Es la protección típica entre un banco de baterías y el inversor o el controlador de carga en sistemas fotovoltaicos de mayor potencia.

• Corriente nominal 125A
• Tensión hasta 500VAC / 250VDC
• Clasificación gG, protección de propósito general
• Indicador de fusión visible
• Compatible con bases NH00

125 A

Corriente nominal del fusible

500 VAC

Tensión nominal en corriente alterna

250 VDC

Tensión de trabajo en circuitos DC de baterías

≤12 W

Pérdidas de potencia del fusible

El fusible NH00 de 125A trabaja con base de la misma serie (NH00), pensada para corrientes de hasta 160A. Su cuerpo de porcelana o fibra de vidrio epóxica, relleno de arena de cuarzo tratada, extingue el arco eléctrico en el momento del disparo sin dañar los componentes cercanos. El contacto de cuchilla plana asegura una conexión firme y de baja resistencia con la base, lo que reduce el calentamiento en operación continua.

En un banco de baterías, este fusible corta el circuito ante un cortocircuito o una sobrecarga antes de que el cableado o el inversor sufran daño. Su indicador de fusión permite ver de un vistazo si el fusible operó, sin necesidad de retirarlo de la base para revisarlo.

Protección de bateríasCorta hasta 250VDC en el banco Diseñado para trabajar en el punto más exigente del sistema: la salida del banco de baterías, donde una falla puede escalar rápido si no hay una protección dimensionada para corriente continua.

• Corriente125A Rango típico para bancos de baterías de tamaño medio en instalaciones solares residenciales y comerciales.
• Tensión AC500V Cubre instalaciones de baja tensión sin necesidad de una serie distinta.
• Tensión DC250V Suficiente para bancos de baterías de 24V y 48V en configuraciones en serie habituales.
• Clasificación gGUso general Protege contra sobrecargas y cortocircuitos en el rango completo de corriente.
• Indicador de fusiónVisible en la tapa Permite detectar el disparo sin desmontar el fusible de la base.
• Base compatibleNH00 Se instala en bases NH00 y NH000, que se atornillan a la placa del tablero.

Dimensiones e instalación

Dimensiones del fusible NH00 (mm)

Medida	Valor
A (largo total)	78,5
B (largo entre contactos)	54
C (ancho del contacto)	30
D (espesor de la cuchilla)	6
E (alto)	61
F (grosor)	15

Base NH00 recomendada

Corriente nominal de la base	160A
Tensión nominal	500V/690V
Pérdidas de la base	≥12W

Condiciones normales de trabajo

Condiciones ambientales de operación

Temperatura ambiente máxima	40°C
Temperatura ambiente mínima	-5°C
Promedio en 24h, máximo	35°C
Altitud máxima de instalación	2000 msnm

Este rango de temperatura ambiente cubre la mayoría de las salas de baterías en Colombia, pero en instalaciones ubicadas por encima de los 2000 msnm, como buena parte del altiplano, conviene verificar con el instalador si se requiere un ajuste de corriente por altitud.

RETIE

2024

Cumple RETIE 2024 El fusible cumple con el Reglamento Técnico de Instalaciones Eléctricas vigente en Colombia, un requisito para su uso en instalaciones certificadas.

¿Este fusible sirve para proteger un banco de baterías de 48V?

Sí. Su tensión nominal de 250VDC cubre bancos de baterías de 24V y 48V conectados en serie, que son las configuraciones más comunes en sistemas solares.

¿Necesito comprar la base por separado?

Sí, el fusible NH00 de 125A se monta en una base NH00, que se vende de forma independiente y no viene incluida con el fusible.

¿Sirve para corriente alterna y para corriente continua?

Sí. Su clasificación gG cubre tanto circuitos AC hasta 500V como circuitos DC hasta 250V, lo que lo hace apto para proteger tanto tableros de distribución como bancos de baterías.

¿Cómo sé si el fusible ya operó y hay que cambiarlo?

El fusible trae un indicador de fusión visible en la parte superior, que permite ver si se disparó sin necesidad de retirarlo de la base para revisarlo.

¿Qué corriente debe tener la base para este fusible de 125A?

La base NH00 tiene una corriente nominal de 160A, que es superior a la del fusible de 125A que se instala en ella, tal como recomienda el fabricante.

¿Cumple con la normativa eléctrica colombiana?

Sí, el fusible cumple con el RETIE 2024, el reglamento técnico que rige las instalaciones eléctricas en Colombia.

¿Hasta qué altitud se puede instalar sin perder capacidad?

El fabricante especifica un funcionamiento normal hasta 2000 msnm. Para instalaciones por encima de esa altitud conviene consultar si se requiere algún ajuste.
