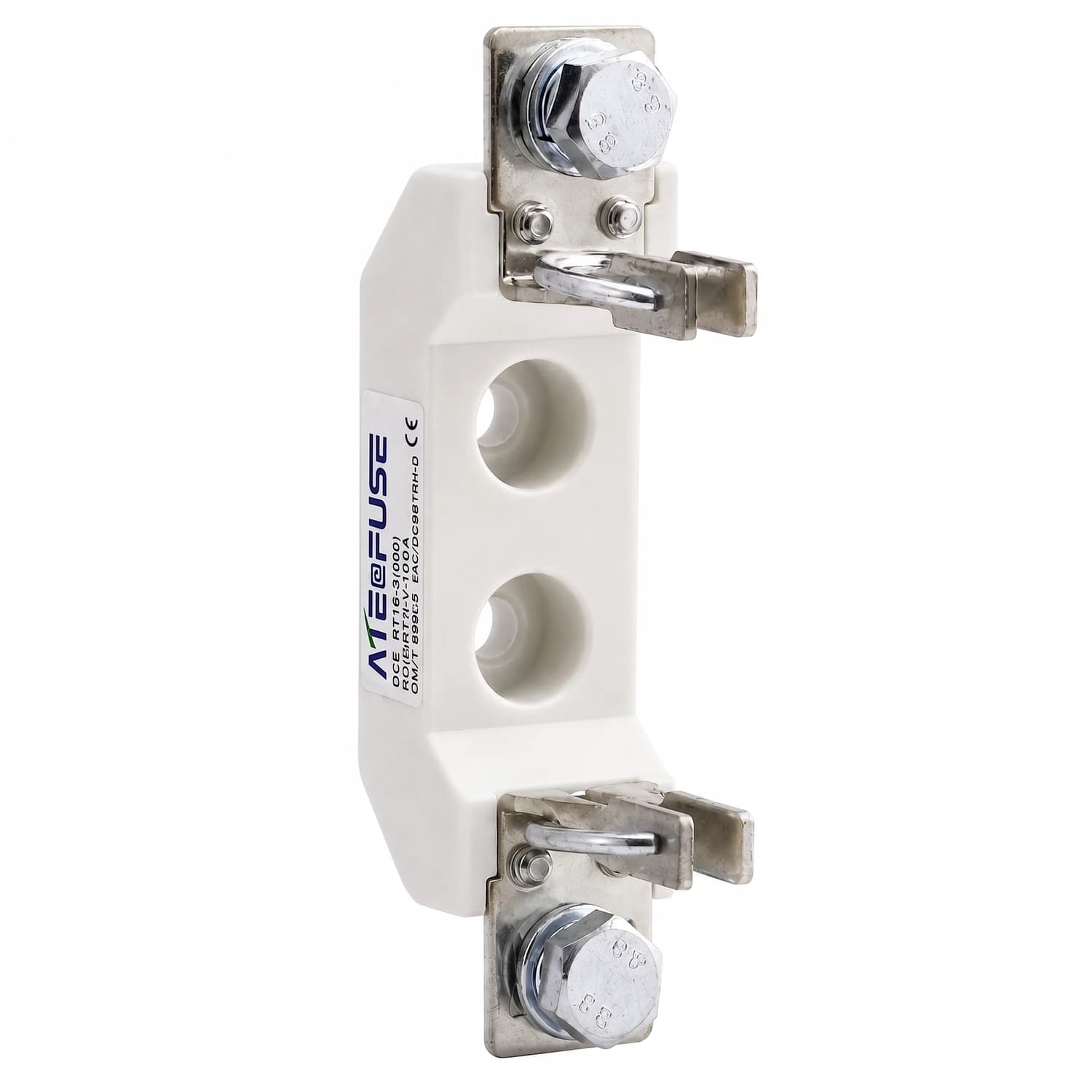

Base portafusible NH00 160A 690V Aitefuse
SKU: AIPF-NH00Aitefuse
$ 41.100+ IVA
En stock-Precio con IVA: $ 48.909
AITE - serie NH
Base portafusible NH00 160A que soporta hasta 80 kA de capacidad de ruptura a 500V
Soporte para eslabones fusibles de cuchilla cuadrada en tableros de distribución
Esta base portafusible NH00 aloja fusibles de cuchilla cuadrada de hasta 160A y forma parte del sistema de protección contra sobrecargas y cortocircuitos en instalaciones eléctricas. Su contacto de cuña con resorte mantiene la presión de sujeción sobre la cuchilla del fusible, lo que reduce el calentamiento en el punto de contacto. Se fija con tornillos sobre placa en tableros de distribución, bancos de baterías y armarios de control. Está fabricada en resina de alta resistencia térmica, apta para operar entre -5°C y 40°C.
- Corriente nominal 160A
- Tensión nominal 500V/690V
- Capacidad de ruptura hasta 80 kA a 500V
- Disipación de potencia aceptada ≥12W
- Compatible con fusibles NH00/NT00/RT16-00
- Cumple GB13539.2 e IEC60269-2
- 160 A
- Corriente nominal de la base
- 690 V
- Tensión nominal máxima
- 80 kA
- Capacidad de ruptura a 500V
- 12 W
- Disipación de potencia mínima aceptada
La base NH00 forma la mitad fija del sistema de protección: recibe el eslabón fusible de cuchilla y lo mantiene sujeto mediante contactos de cuña con resorte de refuerzo, que garantizan una superficie de contacto amplia y estable. Esta construcción abierta favorece la disipación de calor, un punto relevante en tableros que trabajan en el calor de la costa Caribe o en gabinetes con poca ventilación, donde la acumulación de temperatura reduce la vida útil de los contactos.
El cuerpo está hecho en resina termoplástica autoextinguible de alta resistencia térmica, y sus terminales de conexión son pernos roscados con arandela de presión, pensados para recibir terminales de ojo o cable directamente. La base opera con eslabones fusibles gG/gL de uso general, adecuados para protección de líneas de alimentación, bancos de baterías y sistemas de respaldo fotovoltaico.
Capacidad de rupturaHasta 80 kA a 500V La base soporta eslabones fusibles con corrientes de cortocircuito altas, lo que la hace apta para acometidas y tableros principales donde una falla puede generar picos elevados de corriente.
- ContactoPinza tipo cuña con resorte Sujeción firme de la cuchilla del fusible para mantener baja resistencia de contacto.
- MontajeFijación por tornillos Se instala con tornillos sobre placa en el tablero, con distancia entre fijaciones de 100 mm.
- TerminalesPernos roscados con arandela Reciben terminales de ojo o cable para la conexión de entrada y salida.
- MaterialResina autoextinguible Cuerpo resistente al calor generado por la corriente de operación.
- CompatibilidadNH00 / NT00 / RT16-00 Acepta fusibles de estas referencias con el mismo tamaño de cuchilla.
- NormativaIEC 60269-2 y GB13539.2 Estándares de fabricación para bases y fusibles de baja tensión.
Dimensiones de la base NH00
| A (largo) | 120 mm |
|---|---|
| B (entre fijaciones) | 100 mm |
| C (ancho) | 30 mm |
| D (diámetro perforación) | 7,5 mm |
| E (alto) | 25 mm |
| F | 60 mm |
| Temperatura ambiente | -5°C a 40°C |
|---|---|
| Temperatura media en 24h | máximo 35°C |
| Altitud de instalación | hasta 2.000 msnm |
| Humedad relativa | hasta 50% a 40°C |
¿Por qué importa la altitud máxima de instalación?
El fabricante especifica que la base está calificada para instalarse hasta 2.000 msnm sin variación en su desempeño térmico. Bogotá y otras ciudades del altiplano superan esa cota, así que en instalaciones a mayor altura conviene verificar con el instalador si se requiere un factor de corrección por menor densidad del aire, ya que esta afecta la disipación de calor de los contactos.
- 1
- Año
Garantía del fabricante Cubre defectos de fabricación en el cuerpo de la base y en los contactos bajo uso normal, sin incluir daños por sobrecarga fuera de los parámetros nominales.
¿Qué fusibles puedo montar en esta base?
Eslabones fusibles de cuchilla cuadrada tamaño NH00, también identificados como NT00 o RT16-00, con corriente nominal de hasta 160A.
¿Esta base trae el fusible incluido?
No, la base es solo el soporte. El eslabón fusible se selecciona por separado según la corriente que necesite proteger el circuito.
¿Sirve para corriente continua o alterna?
La base es el soporte: quien interrumpe la corriente es el eslabón fusible, y es él quien lleva la clasificación de tensión en alterna o en continua. La base admite hasta 690V y 160A, así que elige el eslabón con la clasificación que pida tu instalación.
¿Qué corriente máxima de cortocircuito soporta el conjunto?
La capacidad de ruptura del sistema (base más eslabón) llega hasta 80 kA a 500V y 50 kA a 690V, según el fabricante.
¿Cómo se conectan los cables a la base?
Mediante terminales de ojo o cable sujetos con los pernos roscados y arandelas de presión de la base, en sus extremos de entrada y salida.
¿Qué separación necesito para montarla en el tablero?
La distancia entre los puntos de fijación es de 100 mm, sobre un cuerpo de 120 mm de largo total.
¿A qué temperatura ambiente puede operar?
Entre -5°C y 40°C, con un promedio máximo de 35°C en un periodo de 24 horas, según las condiciones normales de trabajo indicadas por el fabricante.
