Base portafusible NH1 250A 690V Aitefuse

Aitefuse - serie NH

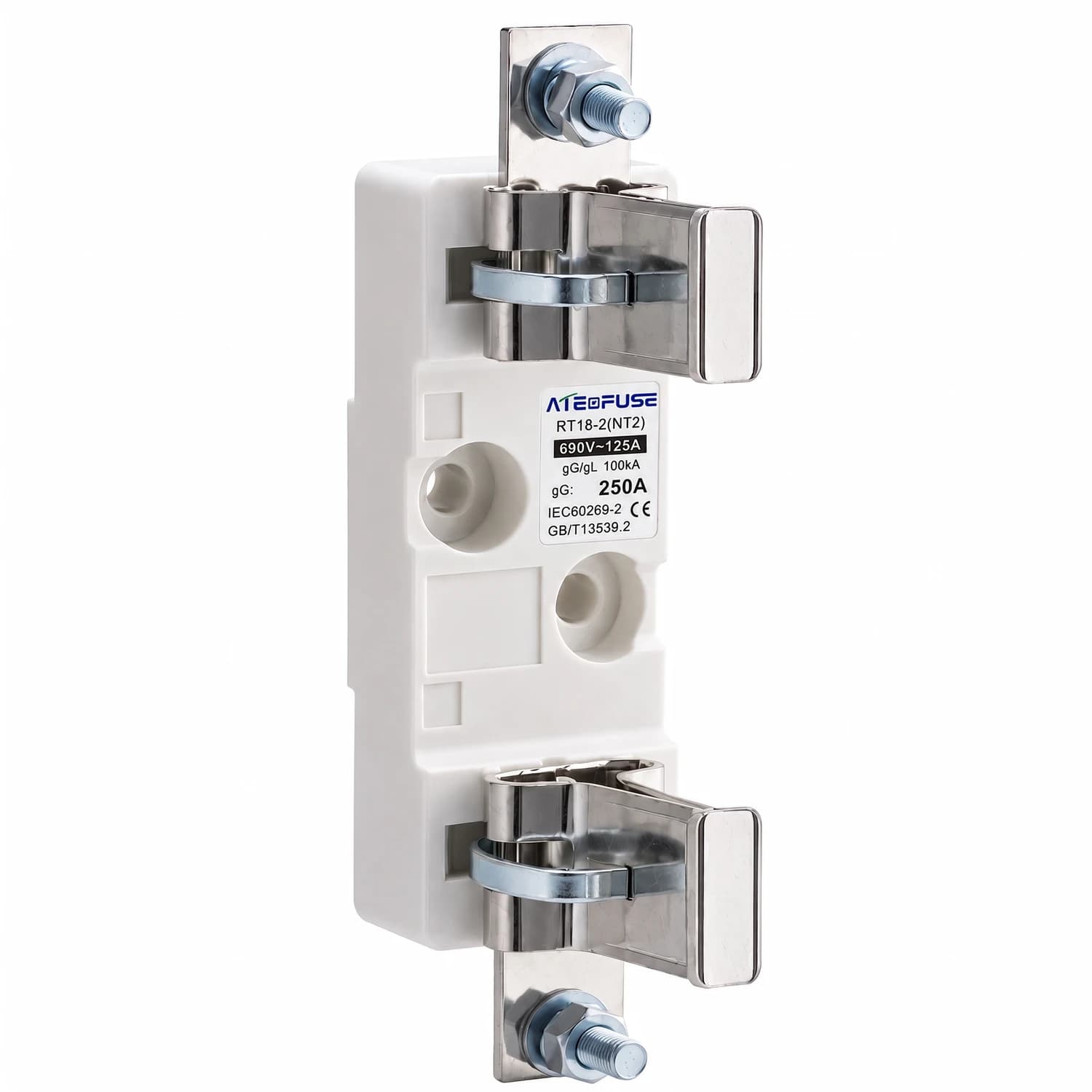

Base portafusible NH1 250A 690V para montaje seguro de fusibles de cuchilla en baja tensión

Soporte para fusibles de cuchilla cuadrada, pensado para tableros de distribución y protección industrial

Esta base recibe fusibles de la serie NH1 (también conocidos como NT1 o RT16-1) de hasta 250 A, en tensiones de 500 V o 690 V. Sus contactos tipo cuña con resorte de refuerzo garantizan un agarre firme de las cuchillas del fusible, con baja resistencia de contacto y buena disipación de calor. Se usa junto con el fusible correspondiente para formar el conjunto de protección contra sobrecargas y cortocircuitos en instalaciones de baja tensión, incluyendo bancos de baterías y tableros de sistemas fotovoltaicos.

• Corriente nominal de base 250 A
• Tensión nominal 500V/690V
• Capacidad de ruptura del conjunto 80 kA a 500V
• Acepta fusibles NH1 de 80 A a 250 A
• Cuerpo en resina técnica ignífuga
• Cumple GB13539.2 e IEC60269-2

250 A

Corriente nominal de la base

690 V

Tensión nominal máxima

80 kA

Capacidad de ruptura a 500V

≥23 W

Potencia de disipación aceptada

La base NH1 forma, junto con el fusible link correspondiente, el conjunto de protección que corta el circuito ante una sobrecorriente. El cuerpo se fabrica en resina de alta resistencia térmica y mecánica, con contacto tipo cuña de estructura abierta que facilita el cambio del fusible sin herramientas especiales. La combinación de buena disipación de calor, alta resistencia mecánica y contacto confiable la hace apta tanto para personal calificado como para operación en tableros de uso frecuente.

Este tipo de base es habitual en tableros de distribución industrial, centros de control de motores y en la protección de bancos de baterías o salidas de inversores en sistemas fotovoltaicos. El rango de temperatura de operación (-5°C a 40°C) cubre la mayoría de zonas del país, incluida la costa Caribe.

Cambio de fusible sin desarmar el tableroEstructura abierta que agiliza el mantenimiento El diseño de contacto tipo cuña permite retirar e instalar el fusible de cuchilla sin necesidad de desconectar los bornes de los conductores, lo que reduce el tiempo de intervención en mantenimientos preventivos o cambios por falla.

• Corriente250 A nominales Acepta toda la gama de fusibles NH1 desde 80 A hasta 250 A.
• Tensión500V / 690V Cubre instalaciones de baja tensión en 50 o 60 Hz.
• Ruptura80 kA a 500V Capacidad de interrupción del conjunto fusible más base.
• ConexiónBornes de perno con tuerca Fijación directa de terminales de compresión tipo ojo.
• MaterialResina técnica ignífuga Alta rigidez dieléctrica y resistencia mecánica.
• MontajePlaca de fondo Fijación mediante tornillos, sin adaptadores adicionales.

Compatibilidad de fusibles

Corrientes de fusible link compatibles con la base NH1

Corriente del fusible	80, 100, 125, 160, 200, 250 A
Categoría de uso	gG/gL (uso general), aM (protección de motores)
Disipación del fusible	≤23 W

Especificaciones técnicas

Datos generales

Modelo / tamaño	NH1 (NT1 / RT16-1)
Corriente nominal de la base	250 A
Tensión nominal	500V / 690V
Frecuencia	50 Hz / 60 Hz
Capacidad de ruptura	80 kA a 500V, 50 kA a 690V
Disipación aceptada	≥23 W
Rango de temperatura	-5°C a +40°C
Altitud máxima de instalación	2000 m sobre el nivel del mar

Dimensiones de la base (mm)

Largo total (A)	200
Distancia entre fijaciones (B)	175
Ancho de base (C)	58
Diámetro de perforación (D)	10,5
Ancho de contacto (E)	38
Altura total (F)	82

1

Año

Garantía del fabricante Cubre defectos de fabricación en el cuerpo aislante y en los contactos de la base bajo condiciones normales de uso.

¿Esta base incluye el fusible?

No, la base y el fusible link se venden por separado. Esta base recibe fusibles NH1 desde 80 A hasta 250 A según la corriente que necesites proteger.

¿Qué corriente de fusible debo instalar en esta base?

Puedes usar cualquier fusible NH1 de hasta 250 A, que es la corriente nominal máxima de la base. La corriente exacta depende de la carga y el circuito a proteger.

¿Sirve para corriente continua o alterna?

La base es el soporte: quien interrumpe la corriente es el eslabón fusible, y es él quien lleva la clasificación de tensión en alterna o en continua. La base admite hasta 690V y 250A, así que elige el eslabón con la clasificación que pida tu instalación.

¿Cómo se conectan los conductores a la base?

Mediante los bornes de perno y tuerca de la base, para terminales de compresión tipo ojo. Consulta el par de apriete en la hoja del fabricante antes de instalar.

¿Cómo se monta la base?

Con tornillos sobre la placa de fondo del tablero, con 175 mm entre los puntos de fijación.

¿Qué norma cumple esta base?

Está fabricada bajo los estándares GB13539.2 e IEC60269-2, los mismos que rigen las bases y los fusibles de cuchilla de baja tensión.

¿Qué tan alto se puede instalar sin que afecte su desempeño?

El fabricante especifica un límite de instalación de hasta 2000 metros sobre el nivel del mar, lo que cubre la mayoría de ciudades colombianas, incluida Bogotá.
