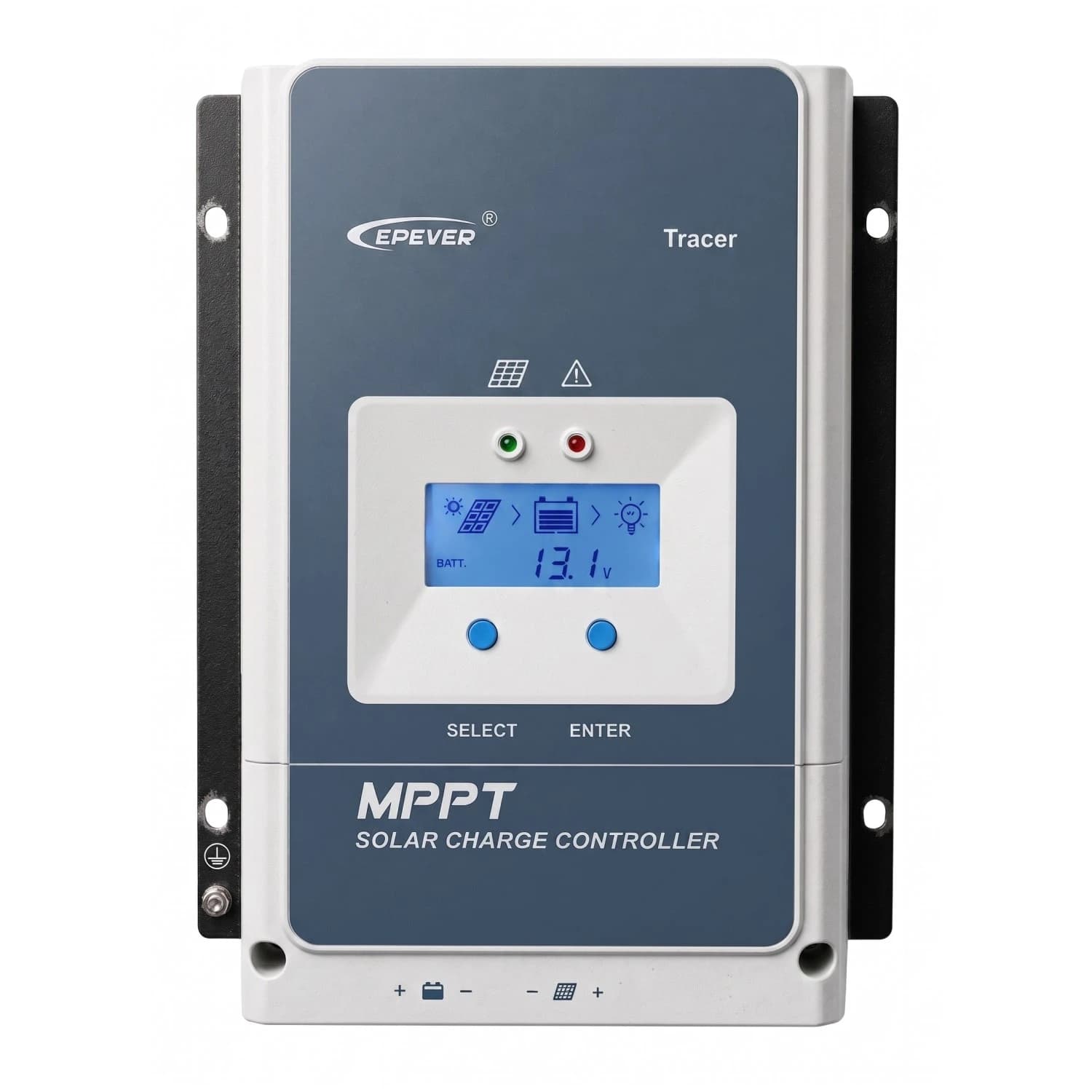

Controlador de Carga 80A MPPT 8420 TRACER EPEVER

EPEVER - Serie Tracer-AN

Controlador MPPT 80A que gestiona hasta 4000W en sistemas de 48V

Carga solar de alta eficiencia para sistemas de gran consumo, con soporte para litio y trabajo en paralelo.

El Tracer8420AN es el controlador de carga MPPT de EPEVER pensado para instalaciones que superan la capacidad de un equipo residencial estándar. Soporta paneles con tensión de circuito abierto de hasta 150V y trabaja en 12, 24, 36 o 48VDC con detección automática (excepto en baterías de litio). Su diseño permite conectar hasta 6 unidades en paralelo mediante el módulo PAL-ADP-50N, llevando la capacidad total del sistema hasta 30kW.

• Corriente de carga 80A
• Eficiencia de conversión hasta 98.5%
• Compatible con baterías de plomo-ácido, gel, AGM y litio (LiFePO4)
• Trabajo en paralelo hasta 6 unidades
• Comunicación RS485 con doble puerto RJ45
• Grado de protección IP20

80 A

Corriente de carga nominal

150 V

Tensión máxima de circuito abierto PV

98.5 %

Eficiencia máxima de conversión

99.5 %

Eficiencia de seguimiento MPPT

6 unidades

Máximo en conexión paralela

Este controlador está diseñado para sistemas donde un equipo de 40 o 60A se queda corto: arreglos fotovoltaicos de varios kW en baterías de 12 a 48V, con margen para crecer sin cambiar de controlador. La función de limitación de potencia y corriente de carga protege la batería incluso cuando el arreglo solar está sobredimensionado respecto a la capacidad del banco.

El sistema de 3 relés independientes permite asignar salidas distintas para red eléctrica, generador y carga, algo que en instalaciones híbridas evita tener que sumar controladores externos. La función de reducción de potencia por alta temperatura protege el equipo cuando trabaja en ambientes calurosos, como el calor de la costa Caribe, sin que esto signifique una desconexión total del sistema.

EscalableHasta 30kW en un solo sistema Conectando 6 unidades Tracer8420AN en paralelo con el módulo PAL-ADP-50N se llega a instalaciones de gran escala sin cambiar de tecnología de control, algo que en Colombia es útil para proyectos comerciales o agroindustriales que empiezan pequeños y crecen por fases.

• MultibateríaPlomo, gel y litio Sellada, gel, inundada, LiFePO4, Li(NiCoMn)O2 o perfil definido por el usuario.
• Bajo autoconsumoDesde 46mA en 48V Reduce el drenaje de la batería en horas sin sol.
• Comunicación dualDos puertos RJ45 Permite encadenar unidades en paralelo y monitoreo simultáneo vía RS485, WiFi o Bluetooth con los módulos EPEVER.
• Rango amplio de entrada8V a 68V de batería Cubre bancos de 12, 24, 36 y 48V con un solo modelo.
• Compensación térmica-3mV/°C/2V Ajusta automáticamente los voltajes de carga según la temperatura ambiente.
• Protección IP20Uso en interior Requiere instalación bajo techo, en gabinete o cuarto técnico.

Especificaciones eléctricas

Tensión nominal del sistema	12/24/36/48VDC, autodetección
Corriente de carga	80A
Potencia de carga nominal	1000W/12V, 2000W/24V, 3000W/36V, 4000W/48V
Rango de entrada de batería	8V a 68V
Tensión máxima de circuito abierto PV	150V (temperatura mínima), 138V (25°C)
Rango de tensión MPP	Tensión de batería +2V hasta 108V
Eficiencia máxima de conversión	98.5%
Eficiencia de seguimiento MPPT	igual o mayor a 99.5%

Voltajes de carga (referencia 12V)

Ecualización	sellada 14.6V, inundada 14.8V, definible por usuario 9-17V
Impulso (boost)	gel 14.2V, sellada 14.4V, inundada 14.6V, definible 9-17V
Flotación	gel/sellada/inundada 13.8V, definible 9-17V
Reconexión por baja tensión	12.6V, definible 9-17V
Desconexión por baja tensión	11.1V, definible 9-17V

Características físicas y ambientales

Grado de protección	IP20
Puesta a tierra	común negativa
Comunicación	RS485, 5VDC/200mA, dos puertos RJ45 en paralelo
Autoconsumo	98mA/12V, 60mA/24V, 50mA/36V, 46mA/48V
Humedad relativa	5% a 95%, sin condensación
Temperatura de operación	-25°C a +60°C, con derrateo sobre 45°C
Dimensiones	394 x 240 x 134 mm
Peso neto	6.1 kg

Instalación y programación

El controlador no identifica automáticamente el voltaje del sistema cuando se conecta una batería de litio: en ese caso hay que configurarlo manualmente con el monitor remoto MT-50 o el cable de comunicación USB de EPEVER, o mediante los módulos WiFi/Bluetooth con la app del fabricante.

3

Años

Garantía del fabricante EPEVER respalda el Tracer8420AN contra defectos de fabricación bajo condiciones normales de uso e instalación conforme a las especificaciones del equipo.

Preguntas frecuentes

¿Cuántos paneles solares puedo conectar a este controlador?

Depende del voltaje de la batería y del arreglo, pero la serie Tracer-AN completa soporta hasta 5kW de paneles solares. En un sistema de 48V, la potencia de carga nominal de este modelo es de 4000W.

¿Puedo usar este controlador con baterías de litio?

Sí, es compatible con LiFePO4 y Li(NiCoMn)O2. Ten en cuenta que con litio el controlador no detecta automáticamente el voltaje del sistema, así que hay que configurarlo manualmente con el monitor MT-50 o vía app.

¿Se pueden conectar varios controladores en paralelo?

Sí, hasta 6 unidades usando el módulo PAL-ADP-50N, lo que permite armar sistemas de hasta 30kW combinando varios Tracer8420AN.

¿Se puede instalar a la intemperie?

No, su grado de protección es IP20, pensado para interior. Debe instalarse bajo techo, en un gabinete o cuarto técnico protegido de humedad y polvo.

¿Qué accesorios necesito para configurar los parámetros de carga?

Un monitor remoto MT-50 o el cable de comunicación CC-USB-485-150U de EPEVER, o bien los módulos WiFi/Bluetooth para configurarlo desde la app del fabricante.

¿Qué tipo de puesta a tierra requiere?

Trabaja con conexión de común negativa. Debe respetarse esta configuración al momento de conectar el banco de baterías y el arreglo solar.

¿Cuál es el rango de temperatura de operación?

Funciona entre -25°C y +60°C, con reducción de potencia (derrateo) por encima de 45°C para proteger los componentes internos.

• EPEVER es fabricante especializado en controladores de carga solar MPPT y PWM.
• La serie Tracer-AN es la de mayor capacidad dentro del catálogo de la marca.
• Despacho a todo el territorio nacional colombiano.
