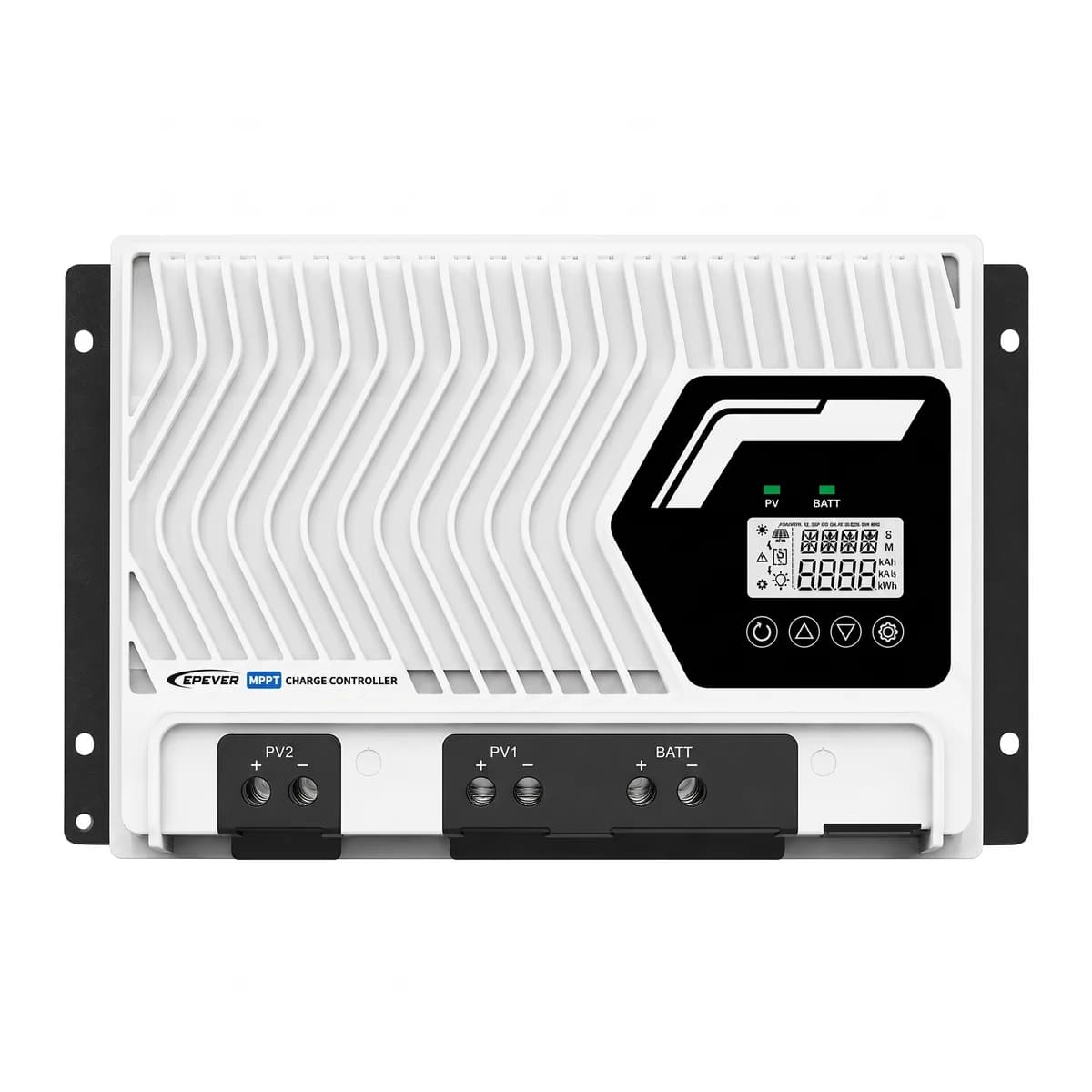

Controlador de Carga 75A MPPT 7420 ET7420NC EPEVER

EPEVER - Serie ET-NC G3

Controlador de carga MPPT 75A que soporta hasta 1950 W en sistemas de 24V

Regulación de carga solar de alta corriente para bancos de 12V, 24V y 48V

El ET7420NC G3 es un controlador de carga solar MPPT de 75A pensado para sistemas fotovoltaicos aislados de mediana y gran escala. Su eficiencia de seguimiento MPPT de hasta 99,5% y conversión de 98,1% aprovecha al máximo la energía de los paneles, incluso con radiación variable. Trabaja con baterías de plomo-ácido (AGM, gel, electrolito líquido) y litio (LiFePO4, Li-NiCoMn), con gestión de tres etapas para extender su vida útil. El chasis metálico con disipación pasiva y protección IP43 lo hace apto para instalaciones exigentes.

• Corriente de carga 75A
• Eficiencia de seguimiento MPPT hasta 99,5%
• Compatible con 12V/24V/48V automático
• Dos entradas fotovoltaicas
• Paralelizable hasta 6 equipos por bus CAN
• Protección IP43 con carcasa metálica

75 A

Corriente de carga y descarga nominal

1950 W

Potencia máxima de carga en 24V

200 V

Voltaje máximo de circuito abierto (Voc)

99,5 %

Eficiencia de seguimiento MPPT

IP43

Protección contra polvo y humedad

El ET7420NC G3 detecta automáticamente si el banco de baterías es de 12V, 24V o 48V, y ajusta su rango de operación entre 8V y 62V. Con un voltaje de circuito abierto de hasta 200V y un rango MPPT de entrada desde el voltaje de batería más 2V hasta 144V, admite arreglos fotovoltaicos amplios sin sacrificar eficiencia de conversión, que llega a 98,1%.

El equipo soporta cuatro tipos de batería: plomo-ácido sellada (AGM), gel, inundada y litio (LiFePO4 o Li-NiCoMn), esta última con comunicación BMS directa si es batería EPEVER, o mediante el módulo BMS-LINK para otras marcas. El puerto RS485 (RJ45) permite sumar módulos de monitoreo por Bluetooth, WiFi o 4G, y el bus CAN sincroniza hasta 6 controladores en paralelo para escalar el sistema más adelante.

EscalabilidadHasta 6 controladores en paralelo por bus CAN Si el sistema crece, no hace falta cambiar el controlador: se suman más unidades ET-NC G3 en paralelo, con o sin baterías conectadas a cada una, y trabajan sincronizadas como un solo banco de carga.

• Función de voltaje constanteAlimenta cargas directas Cuando hay suficiente energía fotovoltaica, entrega salida de voltaje constante para alimentar cargas sin pasar por la batería.
• Registro de datosHistorial de eventos y estadísticas Guarda registros en tiempo real de generación, eventos y consumo para revisar el desempeño del sistema.
• Aislamiento eléctricoInterfaz de comunicación protegida El puerto de comunicación cuenta con aislamiento eléctrico que protege al equipo de picos externos.
• Compatibilidad electromagnéticaCertificación EMC clase B Reduce la interferencia hacia otros equipos electrónicos cercanos.
• Compensación por temperatura-3 mV/°C/2V por defecto Ajusta el voltaje de carga según la temperatura ambiente para proteger la batería.
• Contacto secoPara generador auxiliar Salida de contacto seco (5A/30VDC nominal) para activar un generador de respaldo cuando la batería lo requiera.

Parámetros eléctricos

Parámetro	Valor
Voltaje nominal de batería	12/24/48V DC o automático
Rango de voltaje de operación	8 a 62V
Corriente de carga/descarga	75A
Potencia de carga nominal y máxima	975W/12V; 1950W/24V; 3900W/48V
Voltaje máximo de circuito abierto (Voc)	200V (a menor temperatura); 180V (a 25°C)
Rango de voltaje MPPT	(Voltaje de batería + 2V, y > 28V) hasta 144V (a 25°C)
Eficiencia de seguimiento MPPT	≥ 99,5%
Eficiencia máxima de conversión	98,1%
Autoconsumo con comunicación activa	98mA/12V; 60mA/24V; 46mA/48V
Autoconsumo con comunicación desactivada	48mA/12V; 25mA/24V; 14mA/48V
Puesta a tierra	Negativo común
Puerto de comunicación RS485	5VDC/200mA (RJ45)

Parámetros mecánicos

Dimensiones IP43 (con cubierta blanca)	320 x 263 x 158 mm
Dimensiones IP32 (sin cubierta)	320 x 212 x 149 mm
Dimensión de montaje	308 x 140 mm
Diámetro de orificio de montaje	7 mm
Terminal de conexión	2 AWG / 35 mm²
Cable recomendado	4 AWG / 25 mm²
Peso neto IP43	6,55 kg
Peso neto IP32	6,33 kg

Parámetros ambientales

Temperatura de operación	-25°C a +60°C (con reducción de potencia por encima de 40°C)
Rango de temperatura de la pantalla LCD	-20°C a +70°C
Temperatura de almacenamiento	-30°C a +70°C
Humedad relativa	5% a 95%, sin condensación
Altitud	Menos de 5000 m (con reducción por encima de 2000 m)
Grado de protección	IP43 (con cubierta) / IP32 (sin cubierta)
Grado de contaminación	PD2

-

Certificaciones

Cumplimiento de normas internacionales El equipo cuenta con certificación de seguridad EN/IEC62109-1, compatibilidad electromagnética EN61000-6-1/EN61000-6-3, FCC 47 CFR Part 15 Subpart B y ROHS IEC62321-3-1.

¿Este controlador funciona con baterías de litio LiFePO4?

Sí, soporta LiFePO4 y Li-NiCoMn. Si la batería es de otra marca distinta a EPEVER, necesitas el módulo BMS-LINK para establecer la comunicación de gestión de carga y descarga.

¿Cuántos paneles solares puedo conectar en un banco de 24V?

El equipo admite hasta 1950W de potencia fotovoltaica en un sistema de 24V, con un voltaje de circuito abierto máximo de 200V. El arreglo de paneles se dimensiona para no superar ese Voc, considerando la temperatura mínima del sitio.

¿Puedo instalar varios de estos controladores en paralelo?

Sí, mediante el bus de comunicación CAN se pueden sincronizar hasta 6 unidades ET-NC G3 en paralelo, con o sin baterías conectadas a cada controlador, para ampliar la capacidad de carga del sistema.

¿Qué grado de protección tiene y dónde se puede instalar?

Con la cubierta blanca de terminales instalada alcanza IP43, resistente a polvo y salpicaduras. Sin la cubierta, la protección baja a IP32. Para ambientes húmedos o salinos como la costa colombiana, conviene mantener la cubierta puesta.

¿Cómo monitoreo el sistema de forma remota?

El puerto RS485 (RJ45) permite conectar módulos externos opcionales de Bluetooth, WiFi o 4G para monitorear el sistema desde una aplicación, sin necesidad de estar físicamente junto al controlador.

¿El controlador detecta automáticamente el voltaje del banco de baterías?

Sí, reconoce automáticamente si el sistema es de 12V, 24V o 48V, aunque también se puede configurar manualmente según la instalación.

¿Qué protecciones eléctricas incluye?

Cuenta con protección contra sobrecarga, sobredescarga, cortocircuito, polaridad inversa y sobrecalentamiento, además de aislamiento eléctrico en el puerto de comunicación.
