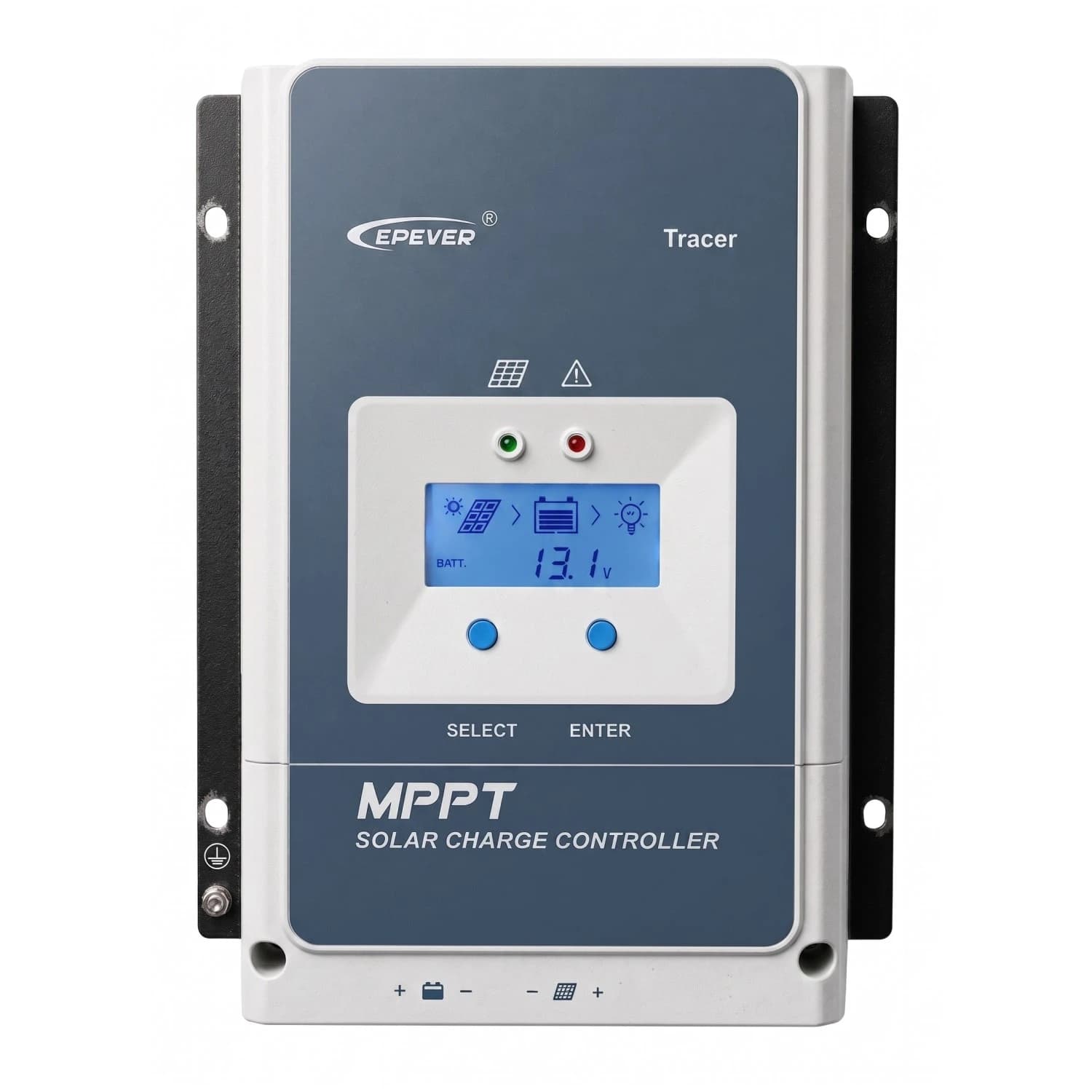

Controlador de Carga 100A MPPT 10420AN TRACER EPEVER

EPEVER - serie Tracer-AN

Controlador de carga MPPT 100A con entrada PV de 200 VDC para strings largos

El regulador solar de mayor capacidad de la serie Tracer-AN, pensado para sistemas off-grid de alta potencia.

El Tracer 10420AN es un controlador de carga MPPT de 100A que reconoce automáticamente sistemas de 12V, 24V, 36V y 48V, y admite hasta 200 VDC en circuito abierto en la entrada fotovoltaica. Esa tensión de entrada permite conectar strings más largos de paneles, algo que reduce el calibre de cable necesario y las pérdidas por caída de tensión en tramos extensos entre el arreglo solar y el controlador. Es el modelo de referencia para instalaciones rurales, telecomunicaciones críticas y sistemas de respaldo industrial que necesitan mover mucha energía con un solo equipo. Trabaja con baterías selladas, de gel, inundadas o definidas por el usuario, y se puede ampliar con pantalla remota, monitoreo por wifi o bluetooth y sensor de temperatura.

• Corriente nominal de carga de 100A
• Entrada PV hasta 200 VDC en circuito abierto
• Reconocimiento automático 12/24/36/48V
• Eficiencia de seguimiento MPPT superior al 99,5%
• Compatible con MT50, eBox-WiFi, eBox-BLE y sensor de temperatura remoto
• Grado de protección IP20

100 A

Corriente nominal de carga

200 VDC

Tensión máxima de entrada PV en circuito abierto

12/24/36/48 V

Voltaje nominal del sistema, reconocimiento automático

99,5 %

Eficiencia de seguimiento MPPT

IP20

Grado de protección del gabinete

En un sistema aislado de gran tamaño, el cableado del campo fotovoltaico suele ser uno de los costos que más se dispara. Con 200 VDC de tensión máxima de entrada, el Tracer 10420AN permite armar strings de 3 a 4 paneles de 24V en serie, lo que baja la corriente que circula por el cable y permite usar un calibre menor sin perder eficiencia. Esto es especialmente útil en instalaciones rurales colombianas donde la distancia entre el arreglo solar y el cuarto de baterías puede superar los 20 o 30 metros.

El equipo carga en tres etapas (bulk, absorción y flotación) y suma ecualización programable para bancos de baterías de plomo-ácido. La eficiencia pico de conversión llega al 98% según el fabricante, y el sistema de protecciones cubre sobrecarga, cortocircuito, polaridad inversa, sobretensión y sobretemperatura, además de protección contra corriente de retorno nocturna y descargas TVS, relevante en zonas del país con alta actividad de rayos.

Ventaja claveEntrada PV de 200 VDC Frente a modelos de la misma serie limitados a 150V, el Tracer 10420AN admite strings más largos de paneles de alta tensión, lo que reduce el calibre de cable PV requerido y las pérdidas por caída de tensión en tramos largos, algo que pesa en instalaciones rurales o de grandes extensiones donde el panel queda lejos del banco de baterías.

• Reconocimiento automático12/24/36/48V No hay que configurar manualmente el voltaje del sistema.
• ComunicaciónRS-485 Modbus Permite monitoreo remoto con software EPEVER Solar Station Monitor.
• Carga en tres etapasBulk, absorción y flotación Con ecualización programable para baterías de plomo-ácido.
• Tipos de bateríaSelladas, gel, inundadas o litio Configuración definida por el usuario disponible.
• Accesorios compatiblesMT50, eBox-WiFi, eBox-BLE Pantalla remota y monitoreo por aplicación móvil.
• AterramientoNegativo común Diseño con disipador de aluminio reforzado.

Especificaciones eléctricas

Parámetros de carga y entrada FV

Voltaje nominal del sistema	12/24/36/48V, reconocimiento automático
Corriente nominal de carga	100 A
Voltaje máximo PV en circuito abierto	200 VDC (25°C)
Rango de voltaje MPP	voltaje de batería + 2V hasta 180 VDC
Eficiencia de seguimiento MPPT	≥ 99,5%
Eficiencia pico de conversión	98%
Fusible de batería	80A / 58V

Especificaciones mecánicas

Dimensiones, peso y protección

Grado de protección	IP20
Comunicación	RS-485 / Modbus
Tipo de aterramiento	negativo común

Baterías y accesorios compatibles

Compatibilidad

Tipos de batería	selladas, gel, inundadas, litio o definida por usuario
Pantalla remota	MT50
Monitoreo remoto	eBox-WiFi-01 / eBox-BLE-01
Sensor de temperatura	RTS300R47K3.81A

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo condiciones normales de uso. Conserva la factura de compra para hacerla efectiva.

¿Qué diferencia al Tracer 10420AN de otros modelos de menor corriente de la serie Tracer-AN?

Es el modelo de mayor capacidad de la serie, con 100A de corriente de carga y 200 VDC de tensión máxima de entrada PV, frente a modelos con 150V o corrientes menores. Esto le permite manejar arreglos solares de mayor potencia y strings más largos.

¿Cuántos paneles solares puedo conectar en serie a este controlador?

Depende de la tensión de circuito abierto (Voc) de cada panel. Con paneles de 24V (Voc cercano a 50V), se pueden conectar entre 3 y 4 en serie sin superar los 200 VDC máximos de entrada.

¿Necesito configurar manualmente el voltaje del sistema?

No. El Tracer 10420AN reconoce automáticamente si el sistema es de 12V, 24V, 36V o 48V, aunque también permite configuración manual mediante la pantalla remota MT50.

¿Qué tipo de baterías acepta este controlador?

Acepta baterías selladas (AGM), de gel, inundadas, de litio (LiFePO4) y permite configuración personalizada para otros tipos de batería.

¿Necesito comprar la pantalla MT50 por separado?

Sí, el controlador no incluye pantalla integrada. El MT50 es un accesorio opcional que se conecta para visualizar y configurar el equipo localmente. También existe la opción de monitoreo remoto vía eBox-WiFi o eBox-BLE.

¿Qué calibre de cable necesito para conectar este controlador?

El fabricante recomienda una sección de cable de 50 mm² (1/0 AWG) para las conexiones principales, considerando la corriente nominal de 100A.

¿El controlador protege contra descargas eléctricas?

Sí, incluye protección contra sobretensión, protección contra corriente de retorno nocturna y protección contra rayos por descarga TVS, además de las protecciones estándar contra sobrecarga, cortocircuito, polaridad inversa y sobretemperatura.
