Caja de Conexión en Paralelo para Baterías de Alto Voltaje SOLUNA

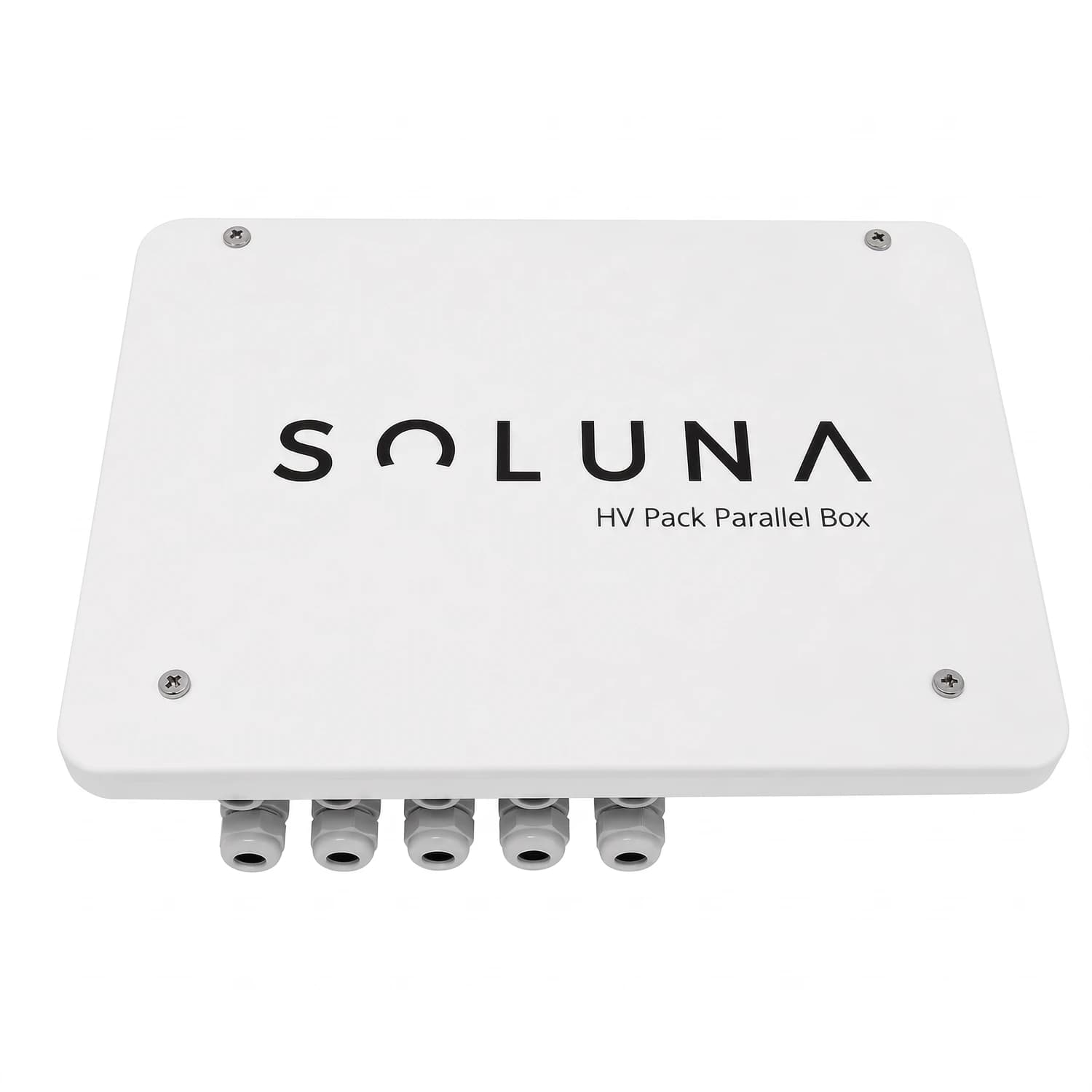

Soluna - HV Parallel Box

Caja de paralelo para baterías de alto voltaje que combina hasta 80 kWh en un solo arreglo

El punto de encuentro entre tus baterías HV Pack y el inversor híbrido.

El Soluna HV Parallel Box conecta hasta 4 módulos de batería Soluna HV Pack (10K, 15K y 20K) en paralelo, centralizando las líneas de potencia y los buses de comunicación antes de llegar al inversor. Con esta unidad, un sistema residencial o comercial pasa de un solo módulo a un banco combinado de hasta 80 kWh sin cableado improvisado ni conexiones sueltas. Está pensado para instaladores que arman bancos escalables por etapas, sumando capacidad a medida que crece la demanda del cliente.

• Combina hasta 80 kWh en 4 entradas
• Soporta 530 VDC de trabajo
• Corriente de salida combinada de 175 A
• 4 puertos de comunicación RJ45 de entrada y 2 de salida
• Protección IP54 para interior y exterior

80 kWh

Capacidad combinada máxima

530 VDC

Voltaje de trabajo

175 A

Corriente máxima de salida

4 puertos

Entradas para módulos HV Pack

IP54

Grado de protección

Cada entrada del HV Parallel Box acepta hasta 50 A, lo que permite que los cuatro módulos conectados trabajen de forma simultánea sin que ninguno se convierta en el cuello de botella del sistema. La caja recibe cable de hasta 10 mm² en cada entrada y hasta 35 mm² en la salida hacia el inversor, dimensionado acorde con la corriente combinada de 175 A que puede entregar.

En proyectos donde se planea crecer por etapas, esta unidad evita rehacer el cableado cada vez que se agrega un módulo: se deja instalada desde el arranque y se van sumando bancos HV Pack 10K, 15K o 20K hasta completar las 4 entradas disponibles. Es la pieza que hace posible pasar de un sistema doméstico sencillo a un banco de respaldo de mayor escala para pequeñas y medianas empresas.

Escalabilidad realDe un módulo a 80 kWh sin cambiar de equipo El HV Parallel Box se instala una sola vez y permite ir agregando módulos HV Pack conforme crece la necesidad de respaldo, sin reemplazar la caja ni rehacer las conexiones ya existentes.

• Potencia centralizada4 entradas de 50 A Cada módulo de batería conecta a su propia entrada, evitando que se mezclen corrientes de distintos bancos.
• Comunicación unificada4 RJ45 de entrada, 2 de salida Canaliza el monitoreo BMS de todos los módulos hacia el inversor compatible en un solo bus.
• Compacta3.5 kg Factor de forma reducido (86.2 x 332.4 x 232.4 mm) que facilita la instalación en tableros o gabinetes existentes.
• ProtegidaIP54 Resiste polvo y salpicaduras, apta para interior y para exterior bajo cubierta.
• Rango térmico amplio-20 °C a 50 °C en operación Trabaja tanto en el frío del altiplano como en climas más cálidos sin perder desempeño.
• Humedad0% a 95% sin condensación Tolera la humedad de zonas costeras siempre que no haya condensación directa sobre el equipo.

Compatibilidad con los módulos HV Pack

Módulos compatibles y capacidad por unidad

Módulo	Capacidad nominal
HV Pack 10K	10 kWh
HV Pack 15K	15 kWh
HV Pack 20K	20 kWh

Al conectar 4 módulos del mismo tipo se obtiene la capacidad total del banco: por ejemplo, 4 módulos de 20K entregan los 80 kWh máximos que soporta esta caja de paralelo.

Especificaciones técnicas

Características físicas

Parámetro	Valor
Altura	86.2 mm
Ancho	332.4 mm
Profundidad	232.4 mm
Peso	3.5 kg

Puerto de conexión eléctrica

Parámetro	Valor
Voltaje de trabajo	530 VDC
Corriente máxima de entrada (x4)	50 A
Corriente máxima de salida	175 A
Cableado máximo de entrada (x4)	10 mm²
Cableado máximo de salida	35 mm²

Puerto de comunicación

Parámetro	Valor
Tipo de conector	RJ45 (8P)
Puertos de entrada	4
Puertos de salida	2

Condiciones de operación

Parámetro	Valor
Temperatura de operación	-20 °C a 50 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Humedad relativa	0% a 95%
Grado de protección	IP54
Instalación	Interior / exterior

10

Años

Garantía del fabricante Soluna respalda el HV Parallel Box con 10 años de garantía estándar, en línea con el respaldo de los módulos de batería HV Pack que conecta.

¿Con qué baterías funciona el HV Parallel Box?

Es compatible con los módulos Soluna HV Pack 10K, 15K y 20K. Cada entrada acepta un módulo, hasta un máximo de 4 unidades.

¿Cuántos módulos de batería puedo conectar en paralelo?

Hasta 4 módulos HV Pack por caja, con una capacidad combinada máxima de 80 kWh según el modelo que uses (10K, 15K o 20K).

¿Necesito un inversor especial para usar esta caja?

Sí, el sistema requiere un inversor híbrido de alto voltaje compatible con la línea HV Pack de Soluna, capaz de trabajar con el voltaje de 530 VDC que maneja el Parallel Box.

¿Se puede instalar a la intemperie?

Sí, cuenta con grado de protección IP54, apto para interior y exterior protegido, aunque conviene evitar exposición directa a lluvia intensa o sol permanente para prolongar su vida útil.

¿Qué calibre de cable necesito para la instalación?

Cada entrada admite cable de hasta 10 mm² y la salida hacia el inversor hasta 35 mm², dimensionado para soportar la corriente combinada de 175 A.

¿Puedo empezar con un solo módulo y agregar más después?

Sí, el Parallel Box se instala desde el inicio del proyecto y permite sumar módulos HV Pack adicionales en el futuro sin rehacer el cableado ya instalado.

¿Qué garantía tiene el equipo?

Soluna ofrece 10 años de garantía estándar sobre el producto y su desempeño.
