Breaker DC 2P 600VDC 40A Suntree RETIE

Suntree - Serie SL7N

Breaker DC 2P 600V 40A para proteger baterías, inversores y cargas en corriente continua

Interruptor termomagnético de corriente continua para instalaciones fotovoltaicas de hasta 600 V.

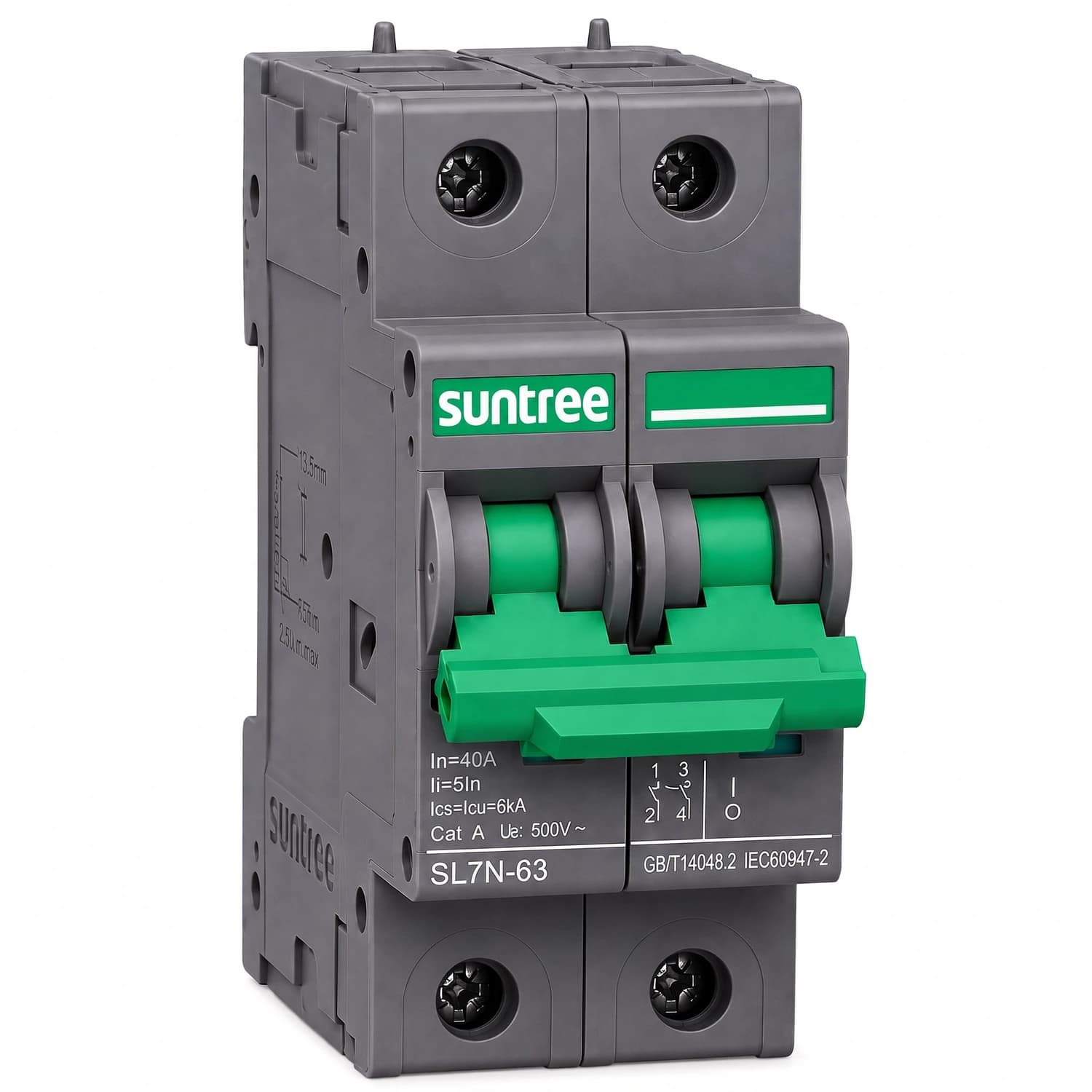

El SL7N-63-40 es un breaker DC bipolar diseñado para desconectar y proteger tramos de corriente continua en sistemas solares: strings de paneles, entrada de inversor o baterías. Su distancia de apertura de contacto ampliada y sus 13 placas apagachispas le dan mayor capacidad de corte frente a arcos eléctricos en DC, que son más difíciles de extinguir que los de corriente alterna. Cuenta con certificación RETIE, lo que permite instalarlo en proyectos residenciales y comerciales en Colombia sin observaciones en la inspección eléctrica. Se monta sobre riel DIN estándar dentro del tablero.

• Corriente nominal 40A
• Tensión de servicio hasta 600V DC (2P)
• Capacidad de corte Icu = Icu = 6kA
• 8.500 maniobras mecánicas de vida útil
• Grado de protección IP40, terminales IP20
• Certificación RETIE, CB, CE

40 A

Corriente nominal (In)

600 V DC

Tensión de servicio máxima (2P)

6 kA

Capacidad de interrupción Icu

8.500

Maniobras mecánicas

2 polos

Configuración bipolar

En un sistema fotovoltaico, cortar corriente continua exige más del mecanismo de apertura que cortar corriente alterna: el arco eléctrico en DC no pasa por cero cuarenta veces por segundo, así que tiende a sostenerse más tiempo si el breaker no está diseñado para eso. El SL7N-63-40 resuelve esto con una distancia de apertura de contacto de 8,5 a 9 mm y 13 placas apagachispas, lo que le da mayor capacidad de corte real en aplicaciones DC frente a un diseño convencional.

La versión de 40 A cubre strings de paneles y entradas de inversor con corrientes moderadas, típico en instalaciones residenciales y comerciales pequeñas. Al tener certificación RETIE, se puede documentar en el diseño eléctrico presentado ante el inspector sin necesidad de justificar el equipo con normas extranjeras, algo que agiliza la aprobación del proyecto en Colombia.

Diseño para DCContactos de plata-grafito con mayor apertura La combinación de contactos de plata-grafito y una distancia de apertura ampliada reduce el desgaste por arco eléctrico en cada maniobra, lo que sostiene el desempeño del breaker a lo largo de sus 8.500 ciclos mecánicos.

• Corte en DCIcu = Icu = 6 kA Capacidad de interrupción bajo cortocircuito para el tramo de corriente continua protegido.
• MontajeRiel DIN Instalación estándar dentro del tablero, junto a fusibles DC y DPS.
• Vida mecánica8.500 maniobras Ciclos de apertura y cierre garantizados por el fabricante.
• Protección de terminalesIP20 Resguardo básico contra contacto directo en el borne.
• Curva de disparoTipo B/C Ajustada a corrientes de arranque de equipos fotovoltaicos.
• CertificaciónRETIE, CB, CE Cumplimiento normativo para instalación eléctrica en Colombia.

Dónde se instala en el sistema

El breaker DC se ubica entre el arreglo fotovoltaico y el inversor, o entre el banco de baterías y su punto de conexión, siempre en el tramo de corriente continua. Actúa como protección contra sobrecorriente y como medio de desconexión manual para labores de mantenimiento, sin necesidad de retirar cables.

Características eléctricas

Tensión de aislamiento (Ui)	1250V
Tensión de servicio (Ue) 2P	125V, 375V, 550V, 600V, 800V DC
Corriente nominal (In)	40A
Capacidad de corte Icu=Icu	6kA (2P hasta 800V)
Tensión de impulso soportada (Uimp)	6kV
Curva de disparo	B/C
Categoría de sobretensión	III
Grado de contaminación	3

Características mecánicas y ambientales

Vida mecánica	8.500 maniobras
Vida eléctrica	1.500 maniobras (para especificaciones distintas a DC125V/1P o DC250V/2P)
Grado de protección	IP40; terminales IP20
Resistencia a calor y humedad	Clase 2
Humedad relativa	hasta 95%
Temperatura de servicio	-30°C a 70°C
Temperatura de almacenamiento	-40°C a 85°C
Altitud máxima	2.000 m
Peso	0,12 kg
Normas de referencia	IEC 60947-2, GB/T 14048.2
Certificaciones	CB, CE, RETIE

1

Año

Garantía del fabricante Suntree respalda el breaker por defectos de fabricación bajo condiciones normales de instalación y uso.

¿Este breaker sirve para la entrada de cualquier inversor?

Sirve mientras la corriente máxima de cortocircuito del string o del arreglo no supere los 40A nominales del breaker y la tensión del sistema esté dentro de los rangos de servicio en 2P (hasta 600V DC en esta configuración).

¿Puedo usarlo para proteger un banco de baterías?

Sí, siempre que la corriente de trabajo del banco no exceda los 40A y la tensión DC del sistema esté dentro del rango soportado por la configuración bipolar.

¿Necesito un breaker DC específico o sirve uno de AC?

Necesitas uno diseñado para DC. Un breaker de corriente alterna no extingue correctamente el arco eléctrico en corriente continua y puede fallar al momento de cortar una falla real.

¿Este breaker cumple con RETIE para instalaciones en Colombia?

Sí, cuenta con certificación RETIE, además de CB y CE, lo que permite incluirlo en el diseño eléctrico presentado ante el inspector en Colombia.

¿Cómo se instala, en qué polaridad?

Se monta sobre riel DIN dentro del tablero, en el tramo de corriente continua entre el arreglo fotovoltaico (o el banco de baterías) y el inversor, respetando la polaridad indicada en el propio equipo.

¿Cuántas maniobras soporta antes de reemplazarlo?

El fabricante declara 8.500 maniobras mecánicas de vida útil y 1.500 maniobras eléctricas para especificaciones de tensión distintas a DC125V/1P o DC250V/2P.

¿Qué temperatura ambiente soporta en operación?

Opera entre -30°C y 70°C, un rango que cubre tanto el altiplano bogotano como el calor de la costa Caribe.
