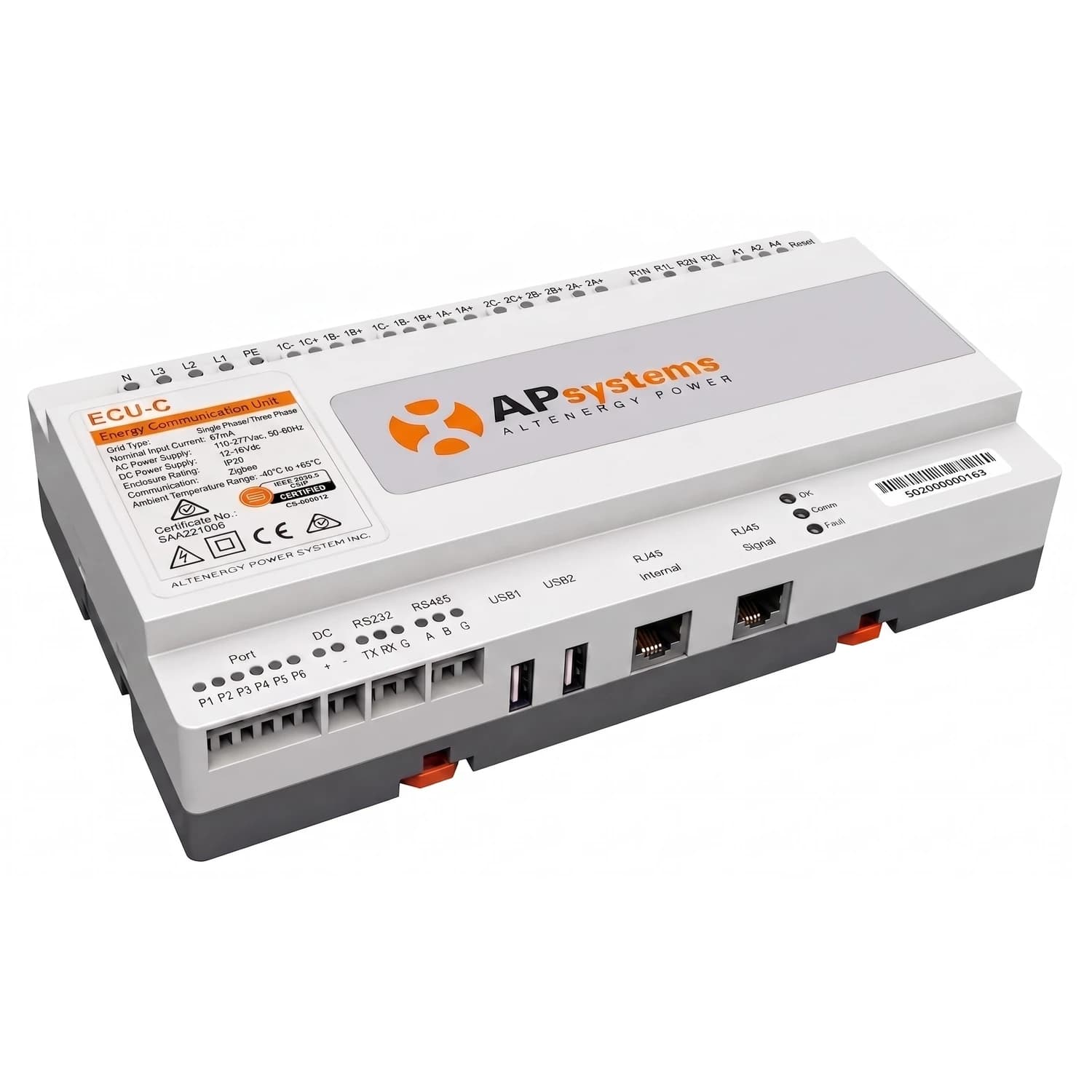

Unidad de comunicaciones ECU-C APsystems

APsystems - unidad de comunicación energética

Unidad de comunicación ECU-C con monitoreo de hasta 100 microinversores por módulo

Gateway de datos para plantas fotovoltaicas comerciales con microinversores APsystems

La ECU-C es el punto central de comunicación de un sistema con microinversores APsystems: recopila el desempeño de cada módulo y lo transmite para que puedas monitorear y controlar la planta desde un solo panel de gestión. Está pensada para instalaciones comerciales que necesitan datos de producción y de consumo, no solo de generación. Incluye puertos de contacto y relé para automatizar funciones externas y trabaja con medición de alta frecuencia para reportes más precisos.

• Medición de alta frecuencia
• Monitoreo de producción y consumo
• Wi-Fi integrado
• Control por relé
• Compatible con monofásico y trifásico
• Comunicación Zigbee o PLC según modelo

0.5 %

Precisión de medición de producción vía CT

110-277 VAC

Rango de alimentación AC, monofásico o trifásico

3 W

Consumo de energía del equipo

-40 a +65 °C

Rango de temperatura de operación

IP20

Grado de protección del gabinete (NEMA 1)

La ECU-C recibe la información de cada microinversor conectado al sistema y la organiza en un flujo de datos único que se envía a la plataforma de monitoreo, ya sea por Wi-Fi, Ethernet o Zigbee. Esto permite ubicar de inmediato un módulo con bajo rendimiento sin tener que revisar el arreglo completo, algo que en instalaciones comerciales de decenas o cientos de paneles reduce el tiempo de mantenimiento de forma notable.

A diferencia de una unidad residencial, la ECU-C suma medición de consumo además de producción, con sensores CT que reportan ambos flujos de energía. Esto habilita funciones de gestión energética como control de exportación a la red y automatización mediante los puertos de relé y entrada digital, útiles quienes necesitan limitar la inyección hacia la red en zonas con restricciones de la empresa comercializadora.

Monitoreo con doble mediciónProducción y consumo en un solo equipo La ECU-C mide lo que genera el sistema y lo que consume la instalación con sensores CT independientes, con una precisión de 0.5% en producción y 2.5% en consumo. Esa diferencia entre ambos valores es la que permite calcular energía exportada o importada de la red en tiempo real, dato clave para dimensionar bien un sistema con compensación de excedentes.

• ComunicaciónZigbee 2.4 GHz Con opciones de Ethernet 10/100M y Wi-Fi 802.11g/n integrados.
• Control externoRelé y entrada digital Puertos para activar contactos o relés externos y conectar dispositivos de control adicionales.
• Puertos de servicioRS232, RS485 y USB USB de alimentación 5V-1A para mantenimiento y configuración en sitio.
• Instalación robustaSin ventiladores Enfriamiento por convección natural, sin partes móviles que fallen con el tiempo.
• Alimentación flexible110-277 VAC o 12-16 VDC Se adapta a redes monofásicas y trifásicas.
• Seguridad inalámbricaWEP y WPA2-PSK Protección estándar para la red Wi-Fi del equipo.

Interfaz de comunicación

Parámetro	Valor
Método de comunicación	Zigbee 2.4 GHz
Ethernet	10/100M con autodetección y autonegociación
Wi-Fi integrado	802.11g/n
Seguridad inalámbrica	WEP, WPA2-PSK
Interfaz USB	Solo alimentación, 5V-1A
RS232	Estándar
RS485	Estándar
RJ45	Estándar

Alimentación eléctrica

Parámetro	Valor
Alimentación AC	110-277 VAC, 50-60 Hz, monofásico o trifásico
Alimentación DC	12-16 V
Consumo de energía	3 W

Datos mecánicos y ambientales

Parámetro	Valor
Dimensiones (An x Al x Prof)	210 x 120 x 41 mm
Peso	500 g
Rango de temperatura de operación	-40°C a +65°C
Enfriamiento	Convección natural, sin ventiladores
Grado de protección del gabinete	NEMA 1 (IP20)

Otras funciones

Parámetro	Valor
Tipo de red	Monofásico o trifásico
Control por relé	Activación de contacto o relé AC externo
Entrada digital	Conexión de dispositivo de control externo
Sensor CT	Medición de alta frecuencia de producción y consumo
Precisión de medición	0.5% en producción, 2.5% en consumo, ambas vía CT

3

Años

Garantía del fabricante APsystems respalda la ECU-C con 3 años de garantía contra defectos de fabricación.

¿Cuántos microinversores puede gestionar la ECU-C?

La ECU-C está diseñada para el monitoreo a nivel de módulo en sistemas comerciales con múltiples microinversores APsystems conectados a la misma red de comunicación.

¿Necesito internet para que funcione el monitoreo?

El equipo se conecta por Wi-Fi, Ethernet o Zigbee, así que necesitas alguna de esas vías activas para enviar los datos a la plataforma de monitoreo. Sin conexión, el equipo sigue midiendo pero no transmite en tiempo real.

¿La ECU-C funciona con redes de 110V y de 220V?

Sí, su alimentación AC acepta un rango de 110 a 277 VAC, monofásico o trifásico, lo que cubre las dos tensiones que conviven en instalaciones eléctricas de Colombia.

¿Sirve para controlar la exportación de energía a la red?

Sí, la medición simultánea de producción y consumo permite calcular el excedente exportado y, junto con los puertos de relé, aplicar funciones de limitación o cero exportación según lo exija la empresa comercializadora.

¿Qué mantenimiento requiere el equipo?

No tiene ventiladores ni partes móviles, se enfría por convección natural, así que el mantenimiento se limita a revisar las conexiones de comunicación y los sensores CT periódicamente.

¿Dónde se instala la ECU-C?

Se monta en riel DIN dentro del tablero eléctrico o cuarto técnico de la instalación, cerca del punto de conexión de los microinversores y con acceso a la red de comunicación elegida.

¿Qué garantía tiene la ECU-C?

APsystems cubre este equipo con 3 años de garantía del fabricante contra defectos de fabricación.
