Transformador de corriente 50A ACCUENERGY

Accuenergy - Serie AcuCT R

Transformador de corriente 50A con precisión clase 0.5s para medición de energía

Núcleo dividido de apertura rápida para instalar sin desconectar el circuito.

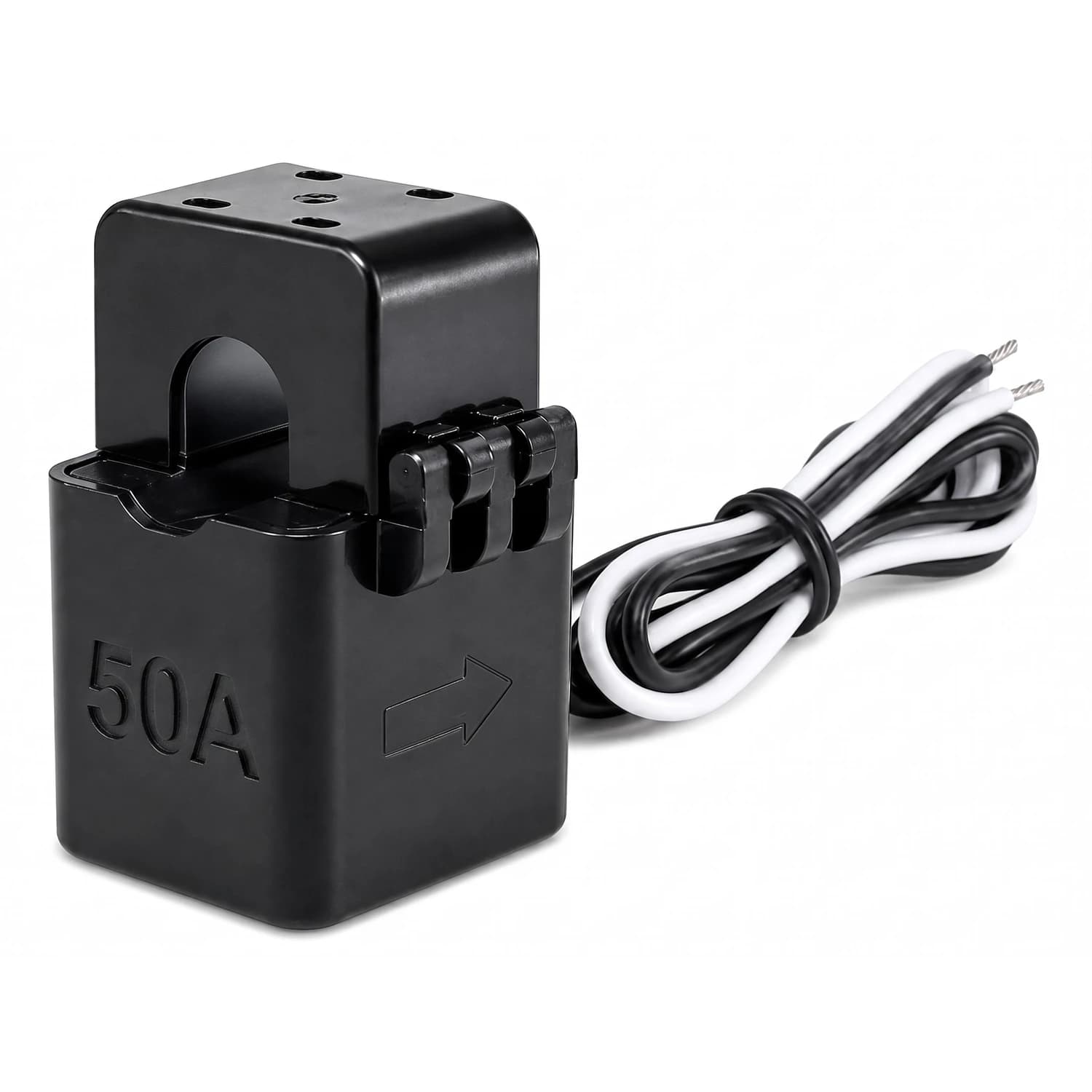

El AcuCT-075R es un transformador de corriente de núcleo dividido (split-core) pensado para medición de energía de precisión comercial. Su carcasa se abre a presión para pasar el conductor sin necesidad de desenergizar el tablero, lo que agiliza la instalación en montajes existentes. Está certificado UL2808 y ofrece exactitud clase 0.5s según IEC 61869-2, un nivel apto para facturación (revenue grade). Disponible en 50A, con salidas de 80mA, 100mA, 200mA o 333mV según el modelo pedido.

• Corriente nominal 50A
• Exactitud IEC 61869-2 clase 0.5s
• Apertura tipo press-open sin desconexión de cables
• Certificación UL2808 y CSA C22.2 No. 61010-1
• Cable de plomo de 2.5 metros
• Voltaje nominal 600VAC, categoría CAT III

50 A

Corriente nominal

0.5s IEC 61869-2

Clase de exactitud

600 VAC

Voltaje nominal, CAT III

5.0 kV

Voltaje soportado, 1mA/1min

19 mm

Ventana de paso del conductor

Este transformador de corriente se usa junto a un medidor o analizador de energía para escalar la señal de corriente de un circuito a un valor que el equipo de medición pueda leer sin manipular directamente el conductor principal. El rango de medición va del 5% al 120% de la corriente nominal, lo que le da margen para registrar tanto consumos bajos como picos de carga sin perder exactitud.

El sistema de apertura a presión (press-open) evita cortar el circuito para instalarlo: se abre el núcleo, se rodea el conductor y se cierra con el cierre de un clic. Esto reduce el tiempo de montaje en tableros ya energizados, algo habitual en proyectos de monitoreo que se agregan sobre una instalación existente en Colombia, donde suspender el servicio para instrumentar un tablero no siempre es viable.

Exactitud de facturaciónClase 0.5s en todo el rango de medición Cumple IEC 61869-2 desde el 5% hasta el 120% de la corriente nominal, el nivel de exactitud que exigen los esquemas de medición para facturación de energía.

• InstalaciónApertura press-open Se abre sin herramientas y se cierra con un clic, sin desconectar los conductores del circuito.
• CableadoCable de 2.5 m, UL 1015 18AWG Longitud suficiente para llegar del tablero al medidor sin empalmes adicionales.
• CarcasaClasificación UL a 135°C Material resistente al calor generado por el propio conductor en operación continua.
• Temperatura de trabajo-25°C a 70°C Rango amplio que cubre desde el altiplano bogotano hasta el calor de la costa Caribe.
• HumedadHasta 95% HR sin condensación Apto para tableros en ambientes húmedos, siempre que se instale en interior.
• CertificacionesUL2808 y CSA C22.2 No. 61010-1 Respaldo de organismos de certificación reconocidos para equipos de medición.

Dónde se instala

Datos eléctricos

Corriente nominal	50A, 100A, 150A (según modelo)
Rango de corriente	5% a 120% de la corriente nominal
Salida	80mA, 100mA, 200mA o 333mV
Exactitud	IEC 61869-2 clase 0.5s
Frecuencia	50/60Hz
Polaridad del cable	Blanco positivo, negro negativo
Orientación de fase	Flecha apunta hacia la carga

Dimensiones y construcción

Forma	Núcleo dividido de apertura a presión (press-open)
Ventana de paso	19.0mm x 19.0mm
Dimensiones exteriores	58.0mm x 58.0mm x 22.0mm
Material de la carcasa	Encapsulado UL, clasificado a 135°C
Cable de plomo	2.5 m, UL 1015 18AWG
Uso	Solo interiores

Condiciones de operación y seguridad

Temperatura de operación	-25°C a 70°C
Humedad de operación	0 a 95% HR sin condensación
Voltaje soportado	5.0kV / 1mA / 1min
Voltaje nominal	600VAC, categoría CAT III

Preguntas frecuentes

¿Necesito desenergizar el tablero para instalarlo?

No, el núcleo se abre a presión para rodear el conductor sin desconectarlo, aunque siempre debes seguir los protocolos de seguridad eléctrica de tu instalación.

¿Con qué equipos se puede usar este transformador de corriente?

Se conecta a medidores o analizadores de energía que acepten entrada de corriente en las salidas disponibles: 80mA, 100mA, 200mA o 333mV, según el modelo que elijas.

¿Cuál es la diferencia entre las salidas de 80mA, 100mA, 200mA y 333mV?

Son distintas señales de salida para adaptarse a la entrada del equipo de medición que vayas a conectar; debes verificar cuál acepta tu medidor antes de pedir el modelo.

¿Se puede instalar a la intemperie?

No, está clasificado para uso en interiores. Si el tablero está a la intemperie, necesita un gabinete que lo proteja de la humedad y la lluvia.

¿Qué exactitud de medición ofrece?

Clase 0.5s según IEC 61869-2, en todo el rango de medición del 5% al 120% de la corriente nominal, un nivel apto para esquemas de facturación de energía.

¿Qué tan largo es el cable de conexión?

Trae 2.5 metros de cable UL 1015 calibre 18AWG, suficiente para llegar desde el conductor medido hasta el medidor en la mayoría de tableros.

¿Importa la orientación al instalarlo?

Sí, la flecha marcada en la carcasa debe apuntar hacia la carga para que la medición de dirección de corriente sea correcta.
