Transformador de corriente 200A ACCUENERGY

Accuenergy - AcuSplitCT Series

Transformador de corriente 200A con núcleo dividido tipo bisagra para medición sin desconectar cables

Instalación de un solo clic para monitoreo de consumo y generación en tableros con espacio limitado

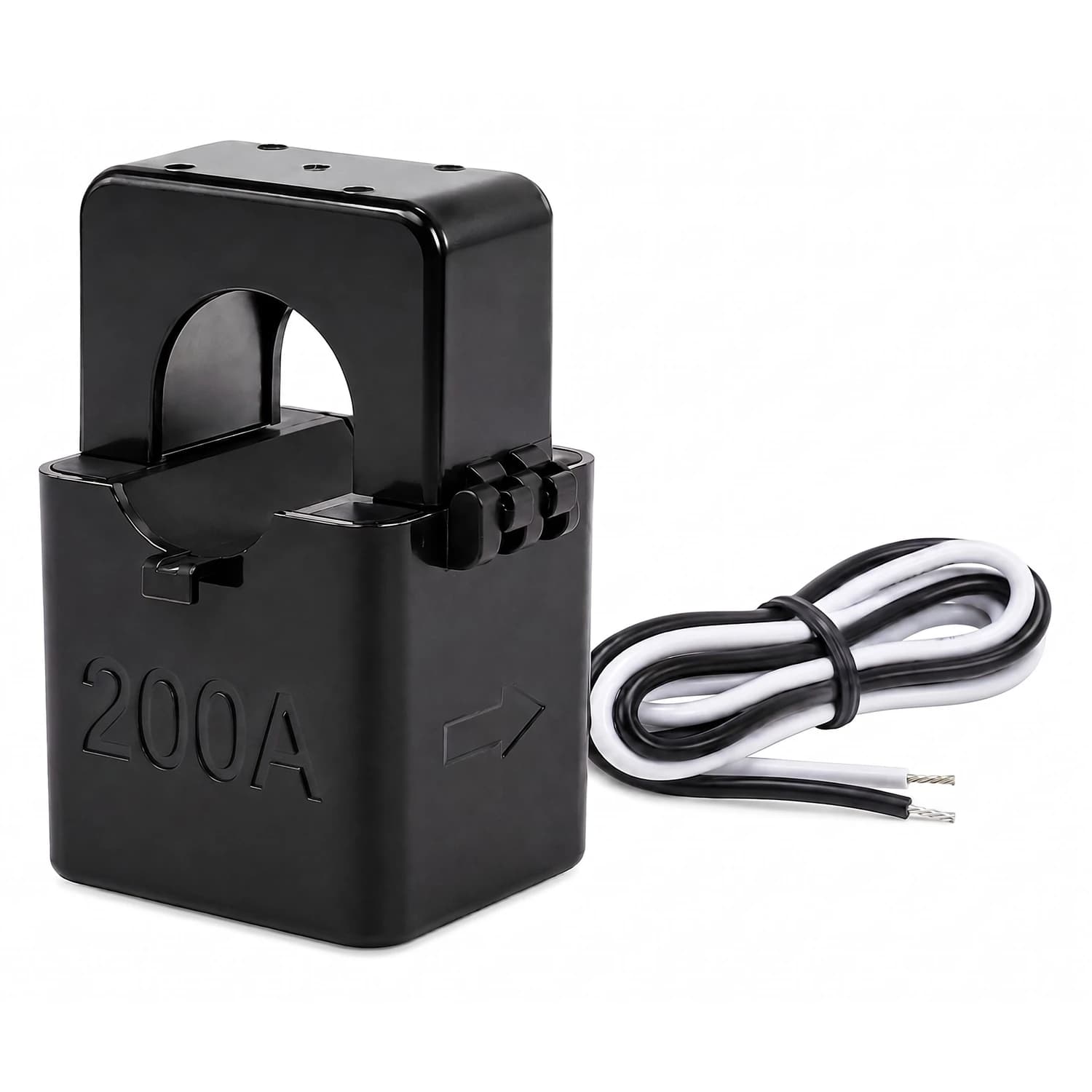

El AcuCT-H100 es un transformador de corriente de núcleo dividido que se abre como una bisagra y se cierra con un solo clic alrededor del conductor, sin necesidad de desenergizar el circuito ni desconectar cables. Entrega una salida de 333 mV a 200 A con 0.5% de precisión, apto para sistemas de medición y monitoreo energético. Su cuerpo compacto en nylon negro facilita el montaje en tableros donde el espacio junto a los breakers es reducido.

• Precisión de 0.5%
• Instalación de un clic sin desconectar cables
• Ventana de 25.4 mm (1.0 pulgada)
• Tensión nominal 600 Vac, categoría III
• Rango de frecuencia 50-1kHz
• Temperatura de operación -15°C a 60°C

200 A

Corriente nominal de entrada

333 mV

Salida a corriente nominal

0.5 %

Precisión de medición

25.4 mm

Diámetro de ventana (1.0 pulgada)

600 Vac

Tensión nominal, categoría III

Este transformador de corriente hace parte de la serie AcuSplitCT 100/120/200/250 A de Accuenergy, pensada para quien necesita medir energía en un tablero ya energizado sin apagar el circuito. El núcleo dividido se abre alrededor del conductor y se cierra con el mecanismo de bisagra, lo que reduce el tiempo de instalación frente a un CT de núcleo cerrado que exige desconectar el cable para pasarlo por el toroide.

La salida de 333 mV es el estándar que usan los medidores de energía y analizadores de red compatibles con este tipo de CT, por lo que se integra directo a equipos de monitoreo sin transformación adicional. El rango de frecuencia de 50 Hz a 1 kHz cubre tanto la red eléctrica convencional como armónicos de orden superior, útil para diagnósticos de calidad de energía.

InstalaciónCierre de un clic sin desconectar cables El mecanismo de bisagra permite abrir el núcleo, rodear el conductor y cerrarlo sin desenergizar el circuito ni retirar terminales, lo que reduce el tiempo de parada en tableros que ya están en operación.

• Precisión0.5% Clase de exactitud adecuada para medición de energía y monitoreo de consumo.
• Ventana25.4 mm Diámetro de 1.0 pulgada, compatible con conductores de calibres medios a gruesos.
• MaterialNylon negro Carcasa resistente que protege el núcleo interno del CT.
• Tensión nominal600 Vac Categoría III, apto para tableros de distribución de baja tensión.
• Temperatura-15°C a 60°C Rango de operación que cubre instalaciones interiores en tableros eléctricos.
• Frecuencia50-1kHz Cubre red eléctrica estándar y componentes armónicos.

Especificaciones eléctricas

Corriente nominal de entrada	200 A AC
Salida a corriente nominal	333 mV
Precisión	0.5%
Rango de frecuencia	50-1kHz
Tensión nominal	600 Vac, categoría III

Construcción y ambiente

Diámetro de ventana	25.4 mm (1.0 pulgada)
Material de la carcasa	Nylon negro
Temperatura de operación	-15°C a 60°C

Cómo pedir el modelo correcto

Esta serie agrupa los modelos de 100, 120, 200 y 250 A bajo el mismo cuerpo AcuCT-H100, con ventana de 1.0 pulgada. El número de corriente se define en el pedido según la carga a medir; este producto corresponde específicamente a la versión de 200 A.

¿Se puede instalar sin cortar la energía del circuito?

Sí, el mecanismo de bisagra permite abrir el núcleo y colocarlo alrededor del conductor sin desconectar cables, aunque siempre se recomienda seguir los protocolos de seguridad eléctrica al trabajar cerca de conductores energizados.

¿Qué calibre de cable soporta la ventana de este CT?

La ventana tiene 25.4 mm (1.0 pulgada) de diámetro, suficiente para conductores de calibres medios a gruesos usados en circuitos de hasta 200 A.

¿Con qué equipos de medición es compatible?

Entrega una salida de 333 mV a corriente nominal, el estándar usado por medidores de energía y analizadores de red compatibles con transformadores de corriente de salida en voltaje.

¿Sirve para medir la generación de un sistema solar?

Sí, se usa comúnmente para monitorear tanto el consumo de un tablero como la corriente que entrega un sistema fotovoltaico hacia la carga o la red.

¿Qué precisión tiene la medición?

Cuenta con una clase de exactitud de 0.5%, adecuada para aplicaciones de medición de energía y monitoreo de consumo.

¿En qué rango de temperatura funciona?

Opera entre -15°C y 60°C, rango que cubre instalaciones interiores en tableros eléctricos en la mayoría de climas de Colombia.

¿Qué tensión máxima soporta el circuito donde se instala?

Está clasificado para 600 Vac, categoría III. No debe usarse en aplicaciones con tensión mayor a 600 V línea-línea.
