Tornillo para viga metálica 200mm con soporte en L y goma EPDM Chiko

Chiko Solar - fijación estructural para montaje fotovoltaico

Tornillo para viga metálica de 200 mm con sellado EPDM que evita filtraciones en el techo

Anclaje estanco y nivelable para rieles solares sobre correas y vigas de acero.

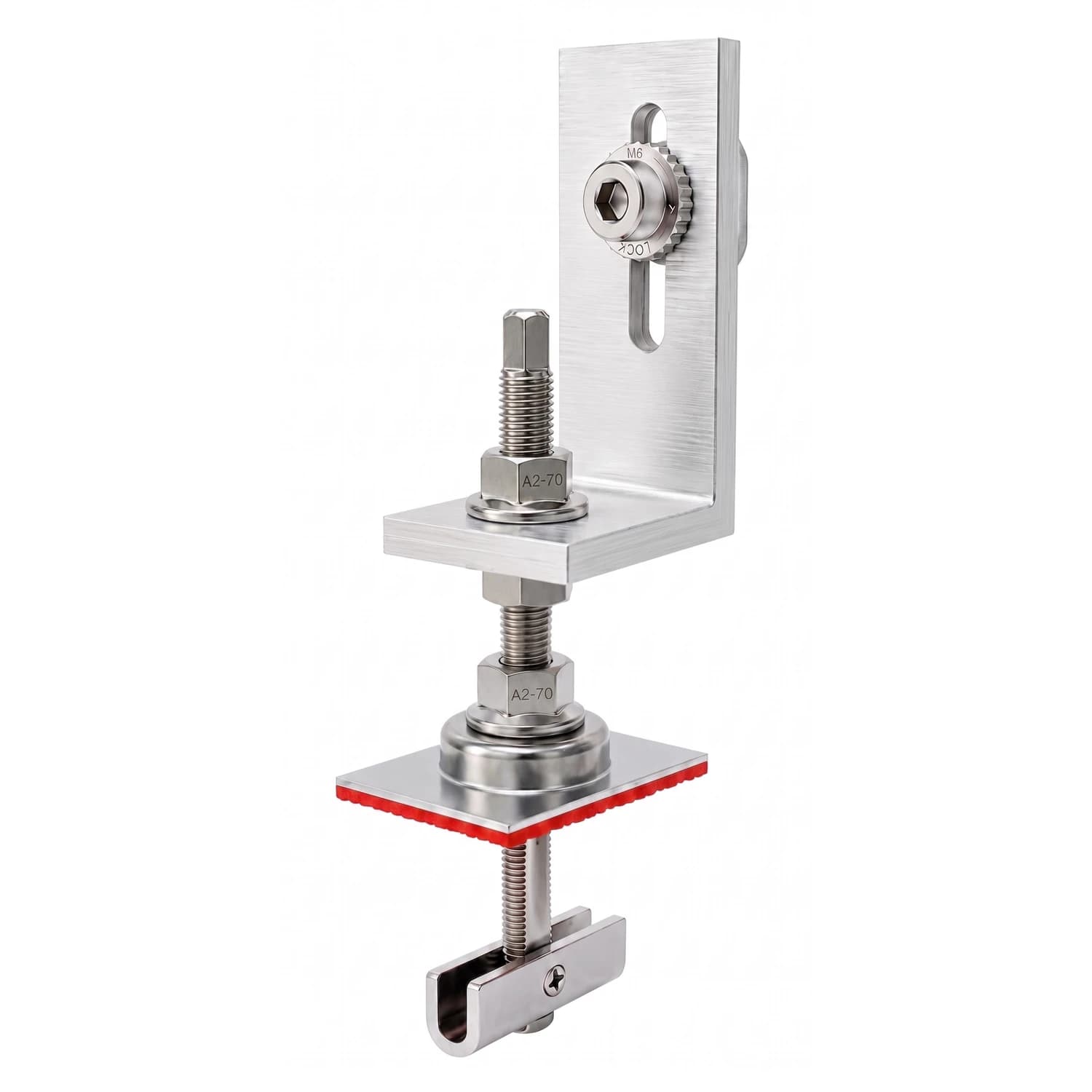

Este tornillo de doble rosca resuelve el anclaje de rieles de montaje sobre cubiertas con estructura metálica: correas o vigas de acero en perfil C o Z, comunes en techos industriales, comerciales y residenciales. Combina un vástago de 200 mm en acero inoxidable A2-70 con una escuadra L-Foot en aluminio anodizado que se ajusta en altura para compensar desniveles de la cubierta. El sello EPDM y la arandela de presión cierran el punto de perforación contra el agua, y la mordaza inferior queda fija sobre el perfil metálico sin necesidad de soldadura ni perforaciones adicionales en la estructura.

• Vástago de 200 mm en acero inoxidable A2-70 (SUS304)
• Sello EPDM resistente a rayos UV para estanqueidad
• Escuadra L-Foot en aluminio anodizado AL6005-T5, nivelable
• Mordaza para fijación directa sobre viga o correa metálica
• Perno hexagonal interior M6 con arandela estriada antivibración
• Compatible con rieles estándar de aluminio para estructuras solares

200 mm

Longitud total del vástago

A2-70 SUS304

Acero inoxidable del perno y tuercas

M6

Perno hexagonal interior de fijación de riel

AL6005-T5

Aluminio anodizado del soporte L

En cubiertas metálicas, cada punto de anclaje es también un punto de riesgo de filtración: por ahí entra el agua si el sello no cierra bien o si el material se corroe con el tiempo. Este tornillo está pensado para ese punto exacto, con una junta EPDM que sella la perforación y un acero inoxidable A2-70 que resiste la humedad y la salinidad de zonas como la costa Caribe o el Pacífico colombiano, donde la corrosión galvánica acorta la vida útil de fijaciones de menor grado.

La escuadra L-Foot no es un simple soporte fijo: su ranura ajustable permite nivelar los rieles cuando la cubierta tiene irregularidades, algo frecuente en techos de correas metálicas que no siempre quedan perfectamente planos. Esto evita compensar con calzas improvisadas en obra y deja una superficie de apoyo uniforme para los paneles, reduciendo tensiones mecánicas sobre la estructura de montaje.

Punto crítico de la instalaciónSellado EPDM contra filtraciones El punto donde el tornillo perfora la lámina del techo es el más expuesto a goteras. La arandela de presión en acero inoxidable junto con la junta EPDM de alta densidad cierran ese punto de forma hermética, incluso bajo exposición prolongada a radiación UV.

• Resistencia mecánicaAlta resistencia al arrancamiento Soporta esfuerzos de corte y cargas dinámicas de viento propias del montaje sobre cubierta.
• AntivibraciónArandela estriada de bloqueo Evita el desajuste del perno M6 por vibración estructural del techo.
• AnticorrosiónAcero inoxidable A2-70 Resiste la humedad exterior y la intemperie prolongada sin oxidarse.
• NivelaciónSoporte L ajustable Compensa desniveles de la cubierta con la tuerca intermedia y arandela.
• MontajeConfiguración premontada Reduce el tiempo de instalación en cubierta.
• Sujeción a estructuraMordaza para viga metálica Fija el punto de anclaje directamente sobre el perfil de acero.

Dónde se usa

Materiales y componentes

Componente	Material
Perno y tuercas	Acero inoxidable A2-70 (SUS304)
Soporte en L	Aluminio anodizado AL6005-T5
Elemento de estanqueidad	Junta de caucho EPDM resistente a rayos UV
Arandela de fijación	Acero inoxidable, tipo estriada

Especificaciones técnicas

Marca	Chiko Solar
Longitud del vástago	200 mm
Tipo de aplicación	Cubiertas sobre correas o vigas metálicas
Tipo de perno de riel	Cabeza hexagonal interior M6
Compatibilidad	Rieles estándar de aluminio para estructuras solares

-

Consultar

Garantía del fabricante Consulta con nuestro equipo las condiciones de garantía vigentes para este componente de fijación Chiko Solar.

¿Este tornillo sirve para techos de teja de barro o solo para estructura metálica?

Está diseñado específicamente para anclarse sobre correas o vigas metálicas mediante su mordaza inferior. No es el elemento adecuado para cubiertas de teja sin estructura de soporte de acero.

¿Qué diámetro de riel o perfil metálico soporta la mordaza?

La mordaza está pensada para perfiles de correa o viga metálica tipo C o Z, comunes en cubiertas industriales, comerciales y residenciales con estructura de acero.

¿Cómo se nivela el soporte si el techo tiene desniveles?

La escuadra L-Foot cuenta con una tuerca intermedia y arandela que permiten ajustar la altura del soporte, logrando una superficie plana para los rieles aunque la cubierta no sea perfectamente uniforme.

¿El sello EPDM se degrada con la exposición al sol?

La junta EPDM está formulada para resistir rayos UV, por lo que mantiene sus propiedades de sellado bajo exposición solar prolongada, un factor relevante en la radiación del altiplano y en techos expuestos todo el día.

¿Es apto para zonas costeras con alta salinidad?

Sí, el perno y las tuercas son de acero inoxidable A2-70 (SUS304), un grado con buena resistencia a la corrosión galvánica, adecuado para la humedad y salinidad de zonas como la costa Caribe o el Pacífico colombiano.

¿Necesito herramienta especial para instalarlo?

El perno de fijación del riel es de cabeza hexagonal interior M6, por lo que basta con una llave Allen del calibre correspondiente. Su configuración premontada agiliza el trabajo en cubierta.

¿Con qué tipo de riel de montaje es compatible?

Es compatible con rieles estándar de aluminio usados en estructuras de montaje fotovoltaico.
