Soporte en L de aluminio con tornillo autoperforante Chiko
SKU: CK-FTH-013TCChiko
$ 9.700+ IVA
En stock-Precio con IVA: $ 11.543
Solartex - estructuras de montaje solar

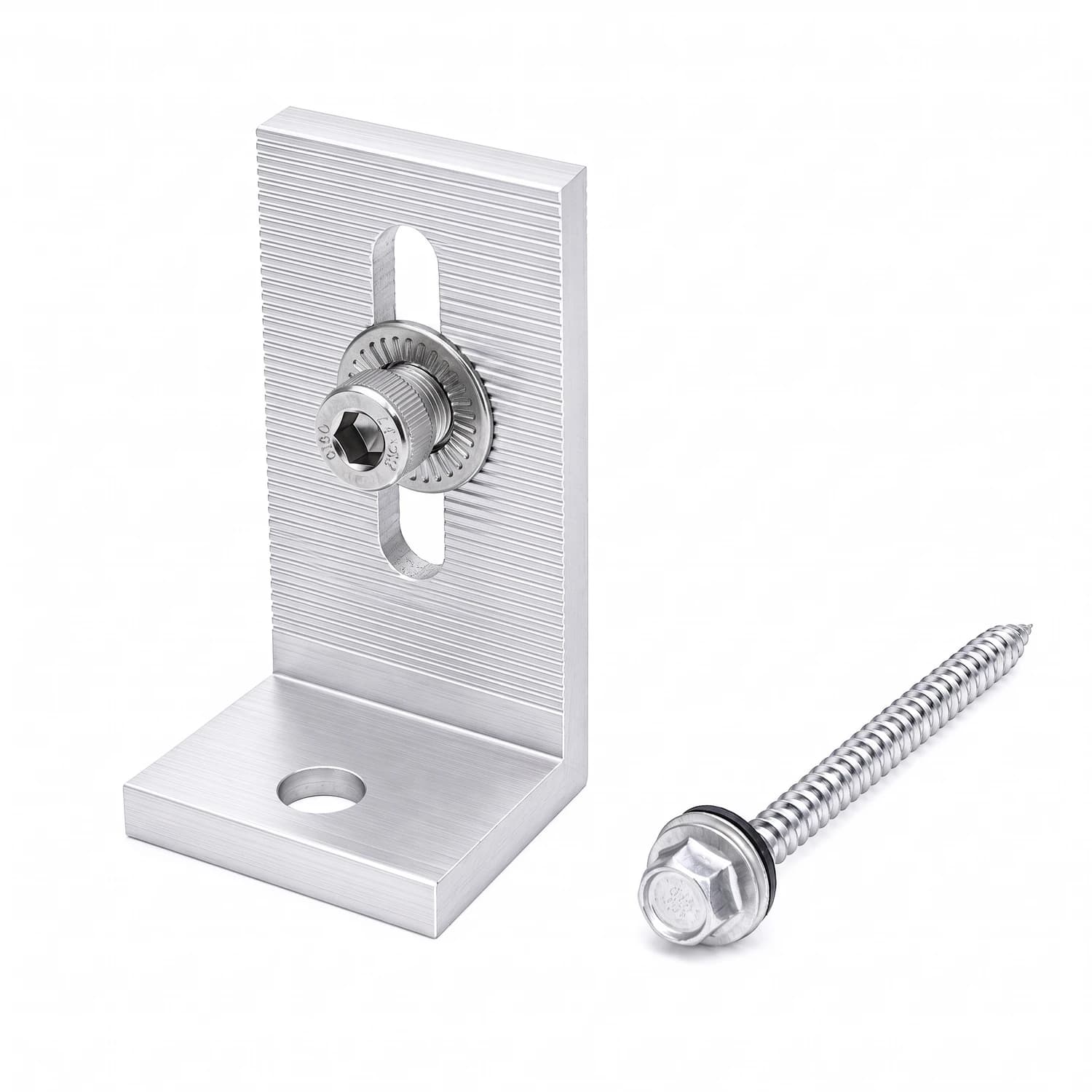

Soporte pie en L de aluminio 84 mm para fijación de rieles en cubiertas metálicas
Punto de anclaje universal para sistemas de riel en techos con lámina metálica o teja.
El pie en L es la pieza que conecta el riel de montaje con la cubierta del techo. Está mecanizado en aluminio AL6005-T5 anodizado, con una cara vertical estriada que impide que el riel se deslice cuando el sistema recibe viento o vibración. La ranura pasante permite subir o bajar el riel para compensar irregularidades de la lámina, y el kit incluye la tornillería necesaria para dejarlo instalado en un solo paso.
- Superficie estriada antideslizante
- Aluminio AL6005-T5 anodizado
- Tornillería en acero inoxidable SUS304
- Ranura de ajuste vertical 28 x 9 mm
- Compatible con perfiles #7R, R51 y R537
- Sellado con arandela vulcanizada y junta EPDM
- 84 mm
- Altura total del pie en L
- 6 mm
- Espesor del aluminio
- M8
- Perno Allen incluido en el kit
- 28x9 mm
- Ranura pasante para ajuste vertical
En techos con lámina metálica, el pie en L es la pieza que absorbe buena parte del esfuerzo lateral que generan el viento y los sismos sobre la estructura solar. Su cara estriada trabaja contra la superficie del riel para que no se corra de posición, algo especialmente importante en cubiertas expuestas al viento fuerte de zonas altas o costeras del país.
La ranura pasante de 28 x 9 mm da margen para nivelar cada línea de rieles sin tener que perforar de nuevo la lámina, lo que agiliza el montaje en techos que no quedaron perfectamente planos. El tornillo autoperforante con arandela vulcanizada y junta EPDM sella el punto de perforación, un detalle que evita filtraciones en cubiertas expuestas a lluvias intensas como las del Pacífico o el Caribe colombiano.
Sujeción probadaAluminio AL6005-T5 con tornillería SUS304 La combinación de aleación de aluminio de alta resistencia y acero inoxidable grado A2 mantiene la sujeción firme incluso después de años de exposición a humedad y salinidad, sin que la corrosión afloje la unión entre riel y techo.
- FijaciónTornillo autoperforante Base mecanizada para instalación directa sobre lámina metálica sin taladro previo.
- AjusteRanura vertical de 28x9 mm Permite nivelar el riel en techos con desniveles o irregularidades.
- SelladoArandela vulcanizada con junta EPDM Evita filtraciones de agua en el punto de perforación.
- CompatibilidadPerfiles #7R, R51 y R537 Se combina con pernos Allen M8 y tuercas rápidas o tipo T.
- Peso85 g el pie, hasta 185 g el kit Kit completo con perno M8 y tornillo autoperforante incluidos.
- CorrosiónAluminio anodizado + SUS304 Resiste ambientes húmedos y salinos sin perder sujeción.
Contenido del kit
| Componente | Cantidad |
|---|---|
| Pie en L de aluminio | 1 |
| Perno Allen M8 con arandela estriada y tuerca de riel | 1 conjunto |
| Tornillo autoperforante para cubierta | 1 |
| Altura total | 84 mm |
|---|---|
| Ancho del perfil | 40 mm |
| Longitud de base de apoyo | 40 mm |
| Espesor del aluminio | 6 mm |
| Ranura pasante (slot vertical) | 28 x 9 mm |
| Diámetro | 6.3 mm (#14) |
|---|---|
| Longitud total | 80 mm |
| Pie en L | Aleación de aluminio AL6005-T5 anodizado |
|---|---|
| Tornillería | Acero inoxidable SUS304 / A2 |
| Sellado | Arandela vulcanizada con junta EPDM integrada |
| Pie en L (solo aluminio) | ~85 g |
|---|---|
| Kit completo ensamblado | ~165 a 185 g |
¿Con qué tipos de riel es compatible este pie en L?
Es compatible con perfiles solares estándar #7R, R51 y R537, usando pernos Allen M8 y tuercas rápidas o tipo T.
¿Sirve para techos de teja o solo para lámina metálica?
Está diseñado para cubiertas metálicas, tejas o superficies con subestructura de madera o perfiles metálicos, siempre que se use el tornillo autoperforante adecuado al material de la cubierta.
¿El kit incluye toda la tornillería necesaria para instalarlo?
Sí, cada kit trae el pie en L, un conjunto de perno Allen M8 con arandela estriada y tuerca de riel, y un tornillo autoperforante para la cubierta.
¿Cómo evita filtraciones de agua en el punto de fijación?
El tornillo autoperforante incorpora una arandela vulcanizada con junta EPDM que sella la perforación en la cubierta.
¿Para qué sirve la ranura pasante del pie en L?
La ranura de 28 x 9 mm permite ajustar la altura del riel para nivelar las líneas de montaje sobre techos con irregularidades.
¿Qué tan resistente es a la corrosión en ambientes húmedos o costeros?
El aluminio AL6005-T5 es anodizado y la tornillería es de acero inoxidable SUS304, lo que le da buena resistencia a la corrosión en zonas de alta humedad o salinidad como la costa Caribe o el Pacífico colombiano.
¿Cuántos pies en L necesito por línea de riel?
La cantidad depende del espaciamiento estructural definido en el diseño de montaje y de la carga de viento y sismo de la zona; se recomienda seguir la memoria de cálculo del proyecto.
- Despacho a todo el territorio nacional.
- Soporte técnico especializado en estructuras de montaje solar.
- Componentes seleccionados para condiciones climáticas de Colombia.
Peso
0,165 kg
Largo
8,4 cm
Ancho
4 cm
Alto
4 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
