Relé ARM 02 Studer

Studer - accesorios para inversores XTS y VT

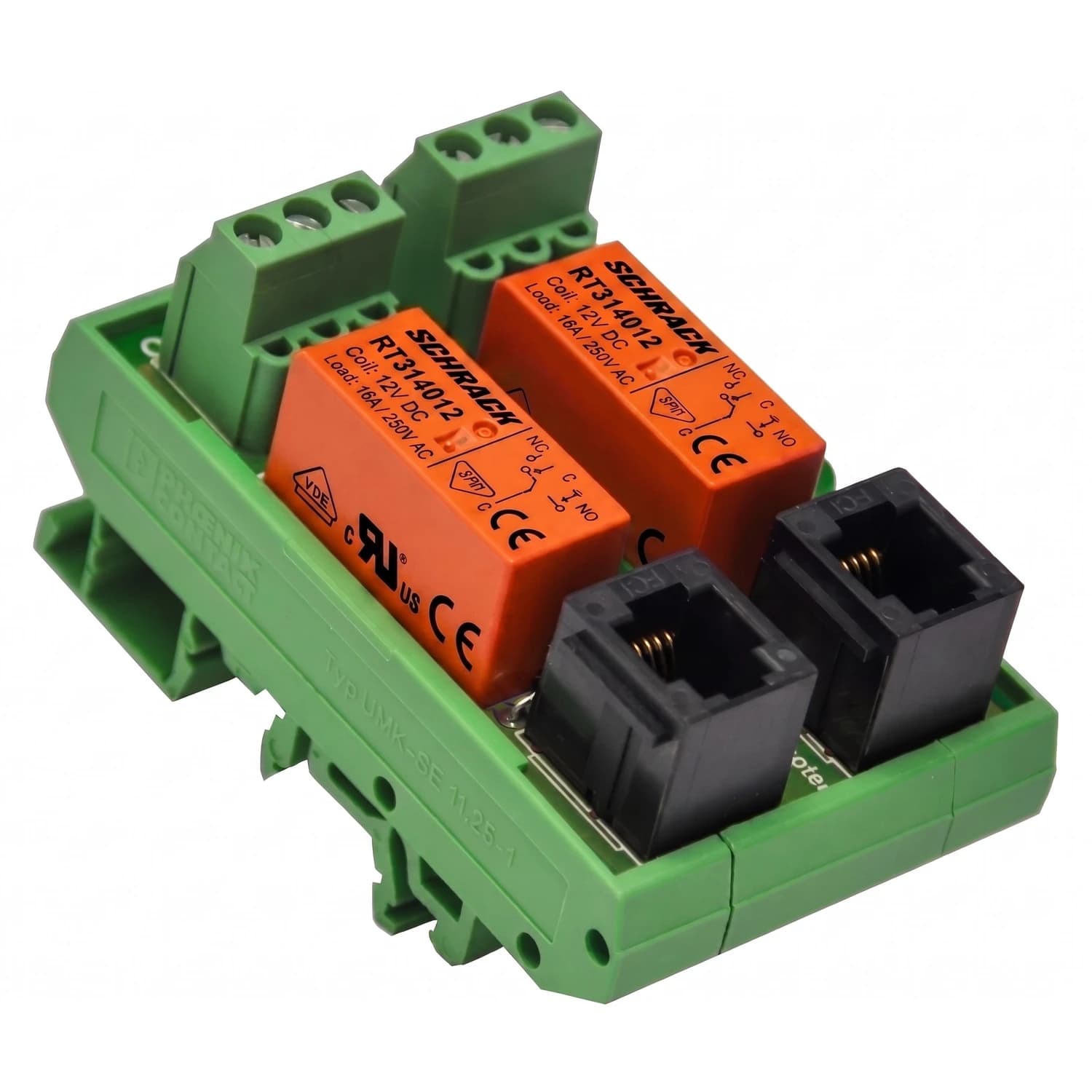

Módulo de relés auxiliares ARM-02 con 2 contactos programables para inversores Studer

Amplía las salidas de control de tu inversor sin tocar el cableado interno.

El ARM-02 es un módulo externo que se conecta al inversor Studer XTS o VT mediante un cable de 5 metros incluido, y entrega dos relés auxiliares adicionales para automatizar arranques de generador, alarmas, bombas u otras cargas que dependan del estado del sistema. Se monta en riel DIN, lo que facilita su instalación dentro del mismo gabinete del inversor o del tablero de control. Si el conector que usa este módulo ya está ocupado por la sonda de temperatura BTS-01, esta se reubica en el conector libre del ARM-02 sin perder funcionalidad.

• 2 relés auxiliares programables
• Corriente nominal de contacto de 12A o 16A
• Compatible con inversores Studer XTS y VT
• Cable de 5 m incluido para la conexión al inversor
• Montaje en riel DIN

2

Relés auxiliares programables

16 A

Corriente máxima de conmutación

300 Vdc

Tensión máxima de entrada en DC

250 Vac

Tensión máxima de entrada en AC

5 m

Longitud del cable de conexión incluido

En un sistema híbrido con inversor Studer, muchas veces se necesita arrancar un generador automáticamente cuando la batería baja de cierto nivel, activar una alarma visual o sonora ante una falla, o controlar una bomba en función del estado de carga. El inversor XTS o VT no trae estos contactos auxiliares de fábrica en todos sus modelos, y ahí es donde entra el ARM-02: agrega los dos relés que faltan sin necesidad de abrir el equipo ni modificar su electrónica interna.

La instalación es simple porque el módulo llega con su propio cable de conexión de 5 metros, lo que da margen para ubicarlo en un punto cómodo del tablero, incluso separado físicamente del inversor si el diseño del gabinete lo requiere. Al montarse en riel DIN, se integra igual que cualquier otro dispositivo de control dentro de una instalación eléctrica ordenada, algo que valoran los instaladores que arman tableros conforme a las prácticas que exige el RETIE en Colombia.

Ampliación sin reemplazoAgrega contactos sin cambiar el inversor Si tu sistema Studer se quedó corto en salidas de control, el ARM-02 resuelve el problema sumando dos relés auxiliares externos, en lugar de tener que sustituir el inversor por un modelo con más contactos integrados.

• Corriente12A / 16A Soporta cargas de control habituales en generadores, bombas y alarmas.
• Tensión de conmutación400Vac máx. Cubre tanto circuitos de 110/120V como de 220V presentes en instalaciones colombianas.
• Material de contactoAgNi 90/10 Contactos de plata-níquel, con versión dorada para señales de baja corriente.
• Temperatura de operación-40°C a 85°C Rango amplio que cubre desde el altiplano frío hasta el calor de la costa Caribe.
• MontajeRiel DIN Se integra al tablero junto con el resto de dispositivos de protección y control.
• ConexiónCable de 5 m incluido Permite ubicar el módulo separado del inversor sin cableado adicional.

Datos de contacto

Disposición de contactos	1 forma C (CO) o 1 forma A (NO)
Corriente nominal	12A / 16A
Tensión nominal	250Vac
Tensión máxima de conmutación	400Vac
Capacidad de ruptura máxima	3000VA / 4000VA
Corriente continua límite	12A / 16A (UL: 20A)
Material de contacto	AgNi 90/10, AgNi 90/10 chapado en oro

Condiciones de operación

Tensión máxima de entrada DC	300Vdc
Tensión máxima de entrada AC	250Vac
Rango de tensión de bobina DC	5 a 110Vdc
Rango de tensión de bobina AC	24 a 230Vac
Temperatura ambiente, bobina AC	-40 a 70°C
Temperatura ambiente, bobina DC	-40 a 85°C
Peso	14g

¿El ARM-02 sirve para cualquier inversor Studer?

Está diseñado para conectarse a los inversores Studer de la serie XTS y a los VT, usando el conector que estos equipos tienen previsto para este tipo de módulo.

¿Qué pasa si ya tengo instalada la sonda de temperatura BTS-01?

El ARM-02 tiene un conector libre para reubicar la sonda BTS-01 si el conector que usaba estaba ocupado por este módulo, así que puedes usar ambos accesorios al mismo tiempo.

¿Necesito cableado adicional para instalarlo?

No, el módulo incluye un cable de 5 metros para la conexión al inversor, suficiente para ubicarlo dentro del mismo tablero o gabinete.

¿Qué cargas puedo controlar con los relés del ARM-02?

Cargas de control como arranque de generador, alarmas, señalización o bombas, siempre dentro de los límites de 12A/16A y hasta 400Vac de conmutación.

¿Se puede montar en el mismo tablero que el inversor?

Sí, el ARM-02 se instala en riel DIN, por lo que se integra al tablero eléctrico junto con las protecciones y otros dispositivos de control.

¿Qué rango de temperatura soporta el módulo?

Con bobina DC opera de -40°C a 85°C, y con bobina AC de -40°C a 70°C, un rango que cubre tanto climas fríos de altiplano como el calor de zonas costeras.
