Perno de anclaje en L 250mm acero inoxidable SS304 ARTSIGN

ArtSign - Fijación estructural para cubiertas metálicas

Perno de anclaje en L 250mm SS304 para fijación directa a correas de techo

Anclaje de doble rosca que transfiere la carga del riel a la estructura portante del techo.

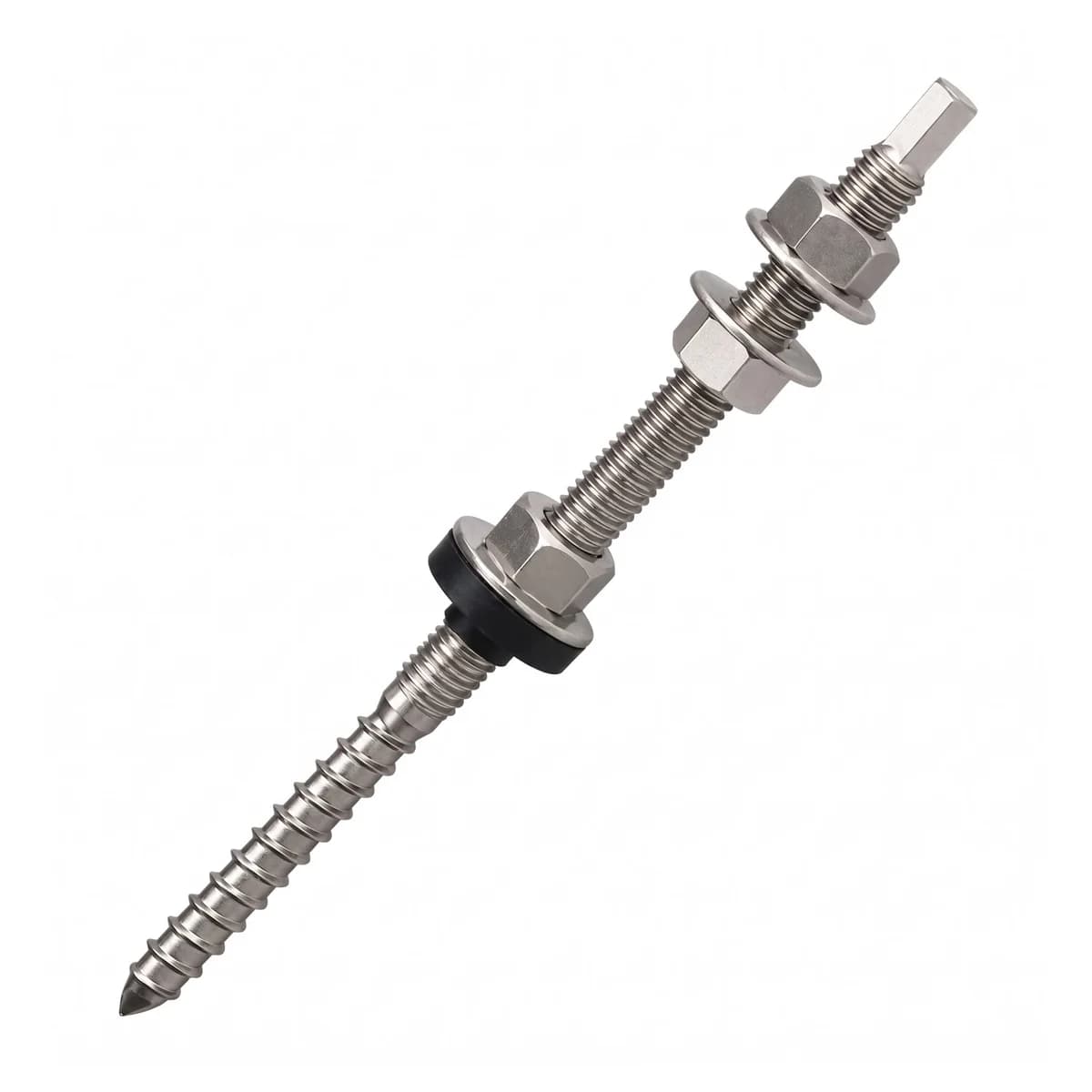

Es un perno tipo hanger bolt, sin cabeza, con una mitad de rosca autorroscante para fijarse en la madera o correa de la cubierta y la otra mitad con rosca métrica para recibir tuercas y sujetar el riel o soporte en "I" del sistema de montaje. Viene preensamblado con arandela de sellado EPDM, tuercas con brida y contratuercas, listo para instalar. Al anclarse directo a la subestructura (viga o correa) en lugar de solo a la lámina, reparte mejor la carga del sistema fotovoltaico ante viento fuerte.

• Longitud de 250 mm
• Acero inoxidable SS304
• Doble rosca: autorroscante para madera y métrica M10
• Sello EPDM contra filtraciones
• Incluye 3 tuercas con brida
• Garantía de fábrica de 20 años

250 mm

Longitud total del perno

M10

Diámetro de rosca métrica

304

Grado de acero inoxidable

20 años

Garantía de fábrica

El perno de anclaje en L trabaja como punto de fijación entre la correa o viga del techo y el riel de aluminio de la estructura solar. Su rosca dividida en dos tramos permite que un extremo se ancle firme en la madera o correa mientras el otro extremo, con hilo métrico, recibe las tuercas que sujetan el perfil o el soporte en "I" del montaje.

En cubiertas metálicas o industriales, la fijación directa a la subestructura portante evita que la carga del sistema recaiga solo en la lámina, lo que es relevante en zonas de vientos fuertes o de gran extensión de arreglo fotovoltaico. El acero inoxidable SS304 resiste la corrosión propia de instalaciones en la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad del ambiente exigen materiales que no se oxiden con el tiempo.

Anclaje estructuralFijación directa a la correa del techo El perno se conecta a la viga o correa portante, no solo a la lámina, para que el riel de aluminio o el soporte en "I" reciba una transferencia de carga estable ante ráfagas de viento.

• Doble roscaMadera y métrica Un extremo autorroscante para la correa y otro con hilo M10 para tuercas.
• Sellado EPDMSin filtraciones La arandela de caucho se comprime al ajustar el perno y bloquea el paso del agua por el punto de perforación.
• Kit preensamblado3 tuercas con brida Incluye tuercas de seguridad y empaque de sellado, listo para instalar sin comprar piezas sueltas.
• Resistencia a la corrosiónAcero SS304 Adecuado para proyectos costeros, industriales o de alta humedad.
• Vida útil extendidaMás de 25 años de diseño Respaldado por certificaciones internacionales ISO, CE, SGS y AS-NZS.
• Longitud250 mm Permite atravesar la lámina y anclarse directo en la correa o viga del techo.

Especificaciones técnicas

Longitud	250 mm
Diámetro de rosca	M10
Material	Acero inoxidable SS304
Sellado	Arandela EPDM
Accesorios incluidos	3 tuercas con brida, empaque de sellado

20

Años

Garantía de fábrica El perno de anclaje en L cuenta con 20 años de garantía y un diseño pensado para más de 25 años de vida útil en obra.

¿En qué tipo de techo se instala este perno?

Está diseñado para cubiertas metálicas o industriales, y también para estructuras con correas o vigas de madera, ya que una mitad de la rosca es autorroscante para madera y la otra es rosca métrica M10.

¿Necesito comprar tuercas o empaques adicionales?

No, el kit viene preensamblado con arandela de sellado EPDM, 3 tuercas con brida y el empaque de sellado, listo para instalar.

¿Qué carga soporta el sistema de montaje con este anclaje?

El perno se fija directo a la correa o viga portante del techo, lo que permite una transferencia de carga más estable del riel de aluminio o soporte en "I" ante viento fuerte, en comparación con un anclaje que solo sujeta la lámina.

¿Cómo evita las filtraciones de agua en el techo?

La arandela de caucho EPDM se comprime al apretar el perno contra la cubierta, sellando el punto de perforación y evitando el paso de agua.

¿Por qué usar acero SS304 y no otro material?

El acero inoxidable SS304 resiste la corrosión en ambientes húmedos o salinos, lo que lo hace apto para instalaciones en la costa Caribe, el Pacífico colombiano o zonas industriales.

¿Cuánto tiempo dura este anclaje?

Está diseñado para más de 25 años de vida útil y cuenta con 20 años de garantía de fábrica, además de certificaciones internacionales ISO, CE, SGS y AS-NZS.

¿Sirve para fijar rieles de aluminio directamente?

Sí, el extremo con rosca métrica M10 recibe las tuercas que sujetan el riel de aluminio o el soporte en "I" de la estructura de montaje solar.
