Mid clamp 40mm para paneles solares Artsign

Artsign - estructuras de montaje

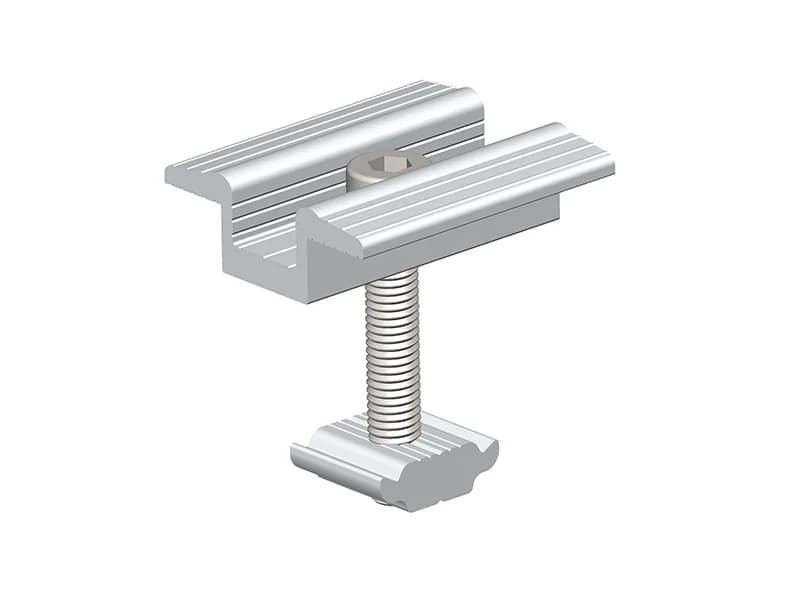

Mid clamp 40mm que fija en paralelo dos paneles sobre el mismo riel

Abrazadera intermedia para montaje fotovoltaico en estructuras tipo riel.

Este mid clamp de 40 mm une y fija los marcos de dos paneles solares adyacentes, dejando el conjunto alineado y estable sobre el riel. Su cuerpo en aluminio anodizado resiste condiciones ambientales exigentes, y trae aislamiento galvánico y tornillería en acero inoxidable para que la sujeción no se degrade con el tiempo. Es el accesorio que completa cualquier estructura de riel donde los paneles van montados en fila.

• Compatible con marcos de panel de 40 mm
• Aislamiento galvánico integrado
• Tornillería en acero inoxidable A2-70
• Tuerca de sujeción de 6 mm
• Cuerpo de aluminio anodizado
• 20 años de garantía de fábrica

40 mm

Espesor de marco compatible

6 mm

Tuerca de sujeción

A2-70

Grado del acero inoxidable de la tornillería

20 años

Garantía de fábrica

En un sistema fotovoltaico montado sobre riel, cada fila de paneles necesita dos tipos de sujeción: una en los extremos (end clamp) y otra entre paneles consecutivos (mid clamp). Esta pieza cumple la segunda función, distribuyendo la presión de forma uniforme sobre los dos marcos que sujeta y evitando que el viento o las vibraciones muevan los módulos fuera de su posición sobre el riel.

El contacto entre metales distintos en una estructura expuesta a la intemperie genera corrosión galvánica con el tiempo, un problema frecuente en instalaciones sobre techo en la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad aceleran el desgaste de herrajes metálicos. El aislamiento galvánico de este mid clamp reduce ese par de metales disímiles, y el tratamiento de anodizado del aluminio suma resistencia frente a esas mismas condiciones.

Compatibilidad de rielUn solo mid clamp para toda la fila de paneles Al fijar dos marcos de 40 mm en un solo punto, este clamp permite instalar varios paneles en línea sobre el mismo riel usando menos piezas de sujeción que si cada panel se fijara por separado, optimizando el espacio disponible en el riel.

• Aislamiento galvánicoMenos corrosión entre metales Reduce el desgaste que provoca el contacto directo entre el aluminio del clamp y el marco del panel.
• Tornillería incluidaAcero inoxidable A2-70 Resiste la intemperie sin necesidad de comprar tornillos por separado.
• Tuerca de 6 mmSujeción de alta durabilidad Diseñada para mantener el ajuste sin aflojarse con el tiempo.
• Cuerpo anodizadoResistencia a la intemperie El tratamiento superficial del aluminio protege contra la corrosión en exteriores.
• Certificaciones internacionalesISO, CE, SGS, AS/NZS, JIS, ASCE7-10 Respaldo de calidad reconocido en distintos mercados.
• Compatibilidad de marcoPaneles de 40 mm Pensado para los perfiles de marco más comunes en paneles residenciales y comerciales.

Especificaciones del mid clamp

Espesor de marco compatible	40 mm
Material del cuerpo	Aluminio anodizado
Material de tornillería	Acero inoxidable A2-70
Diámetro de tuerca	6 mm
Aislamiento galvánico	Incluido
Certificaciones	ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20

Años

Garantía del fabricante Artsign respalda este mid clamp con 20 años de garantía de fábrica, un plazo acorde a la vida útil esperada de una estructura de montaje fotovoltaico.

¿Este mid clamp sirve para cualquier marca de panel solar?

Sirve para paneles cuyo marco tenga un espesor de 40 mm, independientemente de la marca del panel. Antes de comprar, verifica el espesor de marco en la ficha técnica de tu panel.

¿Necesito comprar tornillos aparte?

No, el kit incluye la tornillería en acero inoxidable A2-70 y la tuerca de sujeción de 6 mm.

¿Cuántos mid clamps necesito para una fila de paneles?

Se usa un mid clamp por cada unión entre dos paneles consecutivos en la misma fila de riel. Los extremos de la fila llevan end clamps, no mid clamps.

¿Es compatible con cualquier tipo de riel de montaje?

Está diseñado para sistemas de montaje sobre riel estándar. Verifica que el ancho y perfil de tu riel sea compatible con clamps de este tipo antes de instalar.

¿Qué protección tiene contra la corrosión?

El cuerpo lleva tratamiento de anodizado y aislamiento galvánico integrado, lo que reduce el desgaste por contacto entre metales distintos y por exposición a humedad y salinidad ambiental.

¿Cubre la garantía el desgaste por corrosión?

La garantía de fábrica de 20 años cubre defectos de fabricación del producto. Consulta las condiciones específicas antes de instalar en ambientes de alta salinidad.
