Par de conectores MC4 sencillos para paneles solares

Conectores solares compatibles MC4 - par macho y hembra

Conector MC4 sencillo 1000VDC IP67 para unir y prolongar cable solar

Par de conectores para cable solar, con sellado IP67 y clavija de 4 mm.

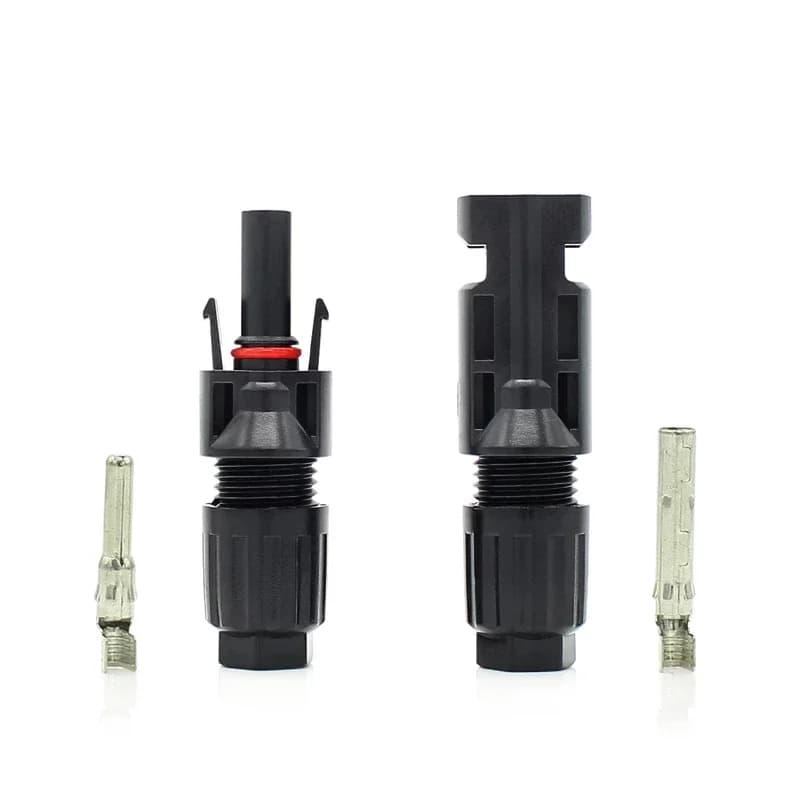

Un par de conectores sencillos, uno macho y uno hembra, del tipo que usan los paneles solares en sus cables de salida. Sirven para prolongar un tramo, para unir panel con panel en serie o para rematar la llegada del string al inversor. Se arman sobre cable solar de 2,5 a 6 mm² y quedan sellados contra agua y polvo, que es lo que permite dejarlos a la intemperie durante años sin mantenimiento.

• Tensión nominal 1000V DC
• Grado de protección IP67
• Corriente de 20 A a 30 A según la sección
• Clavija de 4 mm
• Contactos de cobre estañado
• Incluye macho y hembra

1000 V DC

Tensión nominal (TUV)

30 A

Corriente máxima (6 mm²)

IP67

Sellado contra agua y polvo

4 mm

Diámetro de la clavija

6 kV

Tensión de prueba

El conector sencillo es la pieza que aparece una y otra vez en un sistema fotovoltaico: cada panel trae su par de fábrica, y cada empalme, prolongación o cambio de recorrido pide otro. A diferencia de un ramificador, este par no divide ni junta circuitos: mantiene la continuidad de un mismo conductor, con el mismo grado de sellado que el resto de la línea.

El acople es a presión y queda con retención mecánica, de modo que no se suelta con el peso del cable ni con el viento. Para separarlo hace falta una llave específica, un detalle que no es un capricho del fabricante: evita que alguien abra un circuito de continua con la mano y bajo tensión.

CompatibilidadSe acoplan a los conectores que ya trae el panel Siguen el estándar de 4 mm que usa la mayoría de fabricantes de paneles, así que un conector de este par entra en el del panel sin adaptadores. Aun así, la buena práctica es no mezclar marcas dentro del mismo circuito: el sellado y la fuerza de retención se garantizan entre piezas del mismo fabricante.

• SelladoIP67 Resiste polvo y la inmersión temporal en agua, que es lo que exige un conector montado sobre cubierta y expuesto a lluvia directa.
• ContactosCobre estañado El estañado protege el cobre de la oxidación, que es lo que con el tiempo hace subir la resistencia del contacto y calentar la unión.
• Resistencia de contactoMenor a 0,5 mΩ Una unión de baja resistencia casi no disipa calor, y eso es lo que mantiene estable la conexión después de miles de ciclos térmicos.
• Cable compatible2,5 a 6 mm² Admite las tres secciones habituales del cable solar, de 14 a 10 AWG, con el contacto correspondiente a cada una.
• Rigidez dieléctrica6 kV durante un minuto Ensayo a 50 Hz que verifica el aislamiento del cuerpo por encima de la tensión de servicio.
• MontajeCrimpado y llave de acople El contacto se engasta con ponchadora y el cuerpo se cierra con llave, para que el sellado quede garantizado.

Uso en la instalación

Dónde se instala

En cualquier punto del lado de corriente continua donde haya que unir o prolongar cable solar: entre paneles conectados en serie, entre el string y la caja de conexiones, o en la bajada hacia el inversor. Se arma sobre el cable en obra, con la ponchadora del contacto y la llave de cierre.

Dónde no se instala

No es un ramificador: no sirve para paralelar dos strings, para eso están los conectores en Y o tipo T. Y su tensión nominal es de 1000 V DC, así que no debe usarse en un string diseñado para 1500 V, aunque el conector encaje mecánicamente. En esas instalaciones corresponde el par de 1500 V, que además viene con sellado IP68.

Características eléctricas

Tensión nominal (TUV)	1000 V DC
Tensión nominal (UL)	600 V DC
Corriente nominal	20 A a 30 A según la sección del cable
Tensión de prueba	6 kV (50 Hz, 1 minuto)
Resistencia de contacto	Menor a 0,5 mΩ
Material de contacto	Cobre estañado

Características físicas

Contenido del par	1 conector macho y 1 conector hembra
Diámetro de la clavija	4,0 mm
Grado de protección	IP67
Cable solar compatible	2,5 / 4,0 / 6,0 mm² (14 / 12 / 10 AWG)
Tipo de acople	A presión, con retención mecánica y llave para separar

¿Qué trae exactamente el par?

Trae dos piezas: un conector macho y un conector hembra. Es lo que se necesita para completar una unión, porque cada extremo del cable lleva uno de los dos. Si vas a armar varias uniones, cuenta un par por cada una.

¿Sirve para un string de 1500 V?

No. Su tensión nominal es de 1000 V DC y encajaría mecánicamente en un sistema de 1500 V, pero quedaría trabajando por encima de su límite de aislamiento. Para esas instalaciones corresponde el par de 1500 V, que además tiene sellado IP68 y admite hasta 45 A.

¿Sirve para conectar dos paneles en paralelo?

No. Este par mantiene la continuidad de un mismo conductor, no divide ni junta circuitos. Para paralelar dos strings se usa un conector ramificador, en Y o tipo T, que tiene dos entradas y una salida.

¿Qué sección de cable admite?

Cable solar de 2,5, 4,0 y 6,0 mm², equivalentes a 14, 12 y 10 AWG. Cada sección lleva su contacto correspondiente, así que conviene definir el calibre antes de armar. La corriente admisible va de 20 A con la sección menor a 30 A con la mayor.

¿Necesito alguna herramienta especial?

Sí, dos. Una ponchadora para engastar el contacto sobre el conductor, que es lo que garantiza una unión de baja resistencia, y una llave de acople para cerrar el cuerpo y para separarlo después. Apretar el contacto con alicate deja una unión que se calienta y termina fallando.

¿Puede quedar a la intemperie?

Sí, para eso está el grado IP67: resiste el polvo y la inmersión temporal en agua, que cubre la lluvia directa sobre cubierta. Lo que conviene evitar es dejarlo apoyado en una superficie donde se acumule agua de forma permanente, y armarlo siempre con el cable apuntando hacia abajo para que la humedad escurra.

Por qué importa un conector bien armado Es la pieza más pequeña del sistema y la que más se repite, y por eso concentra buena parte de las fallas en campo.

• Un contacto mal engastado sube la resistencia y calienta la unión.
• El sellado IP67 es lo que mantiene el circuito seco durante años.
• La retención mecánica evita que el peso del cable abra la conexión.
• Separarlo pide llave, y eso protege a quien hace mantenimiento.
