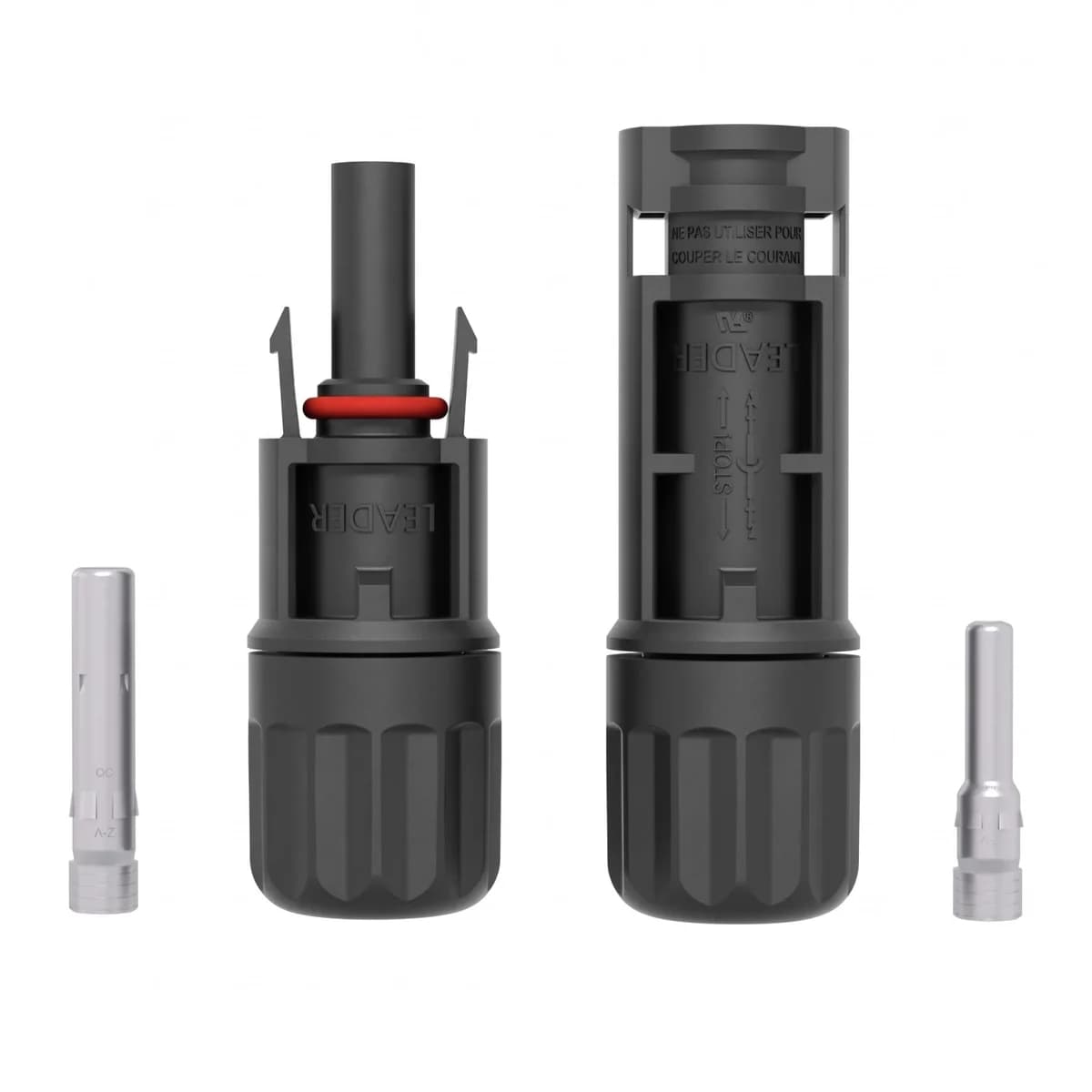

Par de conectores MC4 1500VDC Leader

LEADER - conectores fotovoltaicos

Conector MC4 1500VDC con resistencia de contacto menor a 0.35 mΩ para uniones sin pérdidas

Par macho-hembra para cerrar el cableado de string sin herramientas especiales

El conector MC4 de LEADER une los cables solares entre paneles, o entre paneles e inversor, con un sistema de bloqueo por autocierre que evita desconexiones accidentales. Trabaja hasta 1500 VDC y admite cables de 2.5 mm² a 16 mm², lo que le da rango para instalaciones residenciales pequeñas y proyectos de mayor calibre. El grado de protección IP68 y su resistencia a la radiación UV lo hacen apto para quedar expuesto a la intemperie durante toda la vida útil del sistema.

• Tensión de trabajo 1500 VDC
• Resistencia de contacto menor a 0.35 mΩ
• Protección IP68 contra agua y polvo
• Compatible con cable de 2.5 a 16 mm²
• Certificado TUV, UL, IEC y CE
• Vida útil superior a 25 años

1500 VDC

Tensión máxima de operación

0.35 mΩ

Resistencia de contacto

2.5-16 mm²

Rango de calibre de cable

IP68

Grado de protección

25 años

Vida útil estimada

En una instalación fotovoltaica, cada conector es un punto donde puede aparecer un punto caliente si el contacto no es firme. El sistema de resorte tipo corona de este MC4 mantiene la presión de contacto constante en el tiempo, incluso después de ciclos de calentamiento y enfriamiento por la radiación solar directa. Esa estabilidad es la que sostiene la cifra de resistencia menor a 0.35 mΩ durante los 25 años de vida útil que declara el fabricante.

El bloqueo por autocierre permite armar el string sin crimpadora de bloqueo ni herramienta adicional: se empuja hasta el clic y queda fijo. Esto agiliza el montaje en cubierta o en campo abierto, donde cada conexión mal asegurada es un punto de falla que aparece meses después, ya con el sistema en operación.

Uso en condiciones extremasIP68 para instalaciones costeras y de alta humedad La combinación de sellado IP68 y resistencia a la corrosión permite instalar este conector en la costa Caribe y el Pacífico colombiano, donde la salinidad y la humedad ambiental deterioran más rápido los contactos eléctricos sin este nivel de protección.

Atributos técnicos

• Tensión1500 VDC Compatible con strings de mayor longitud sin superar el límite del sistema.
• ContactoResorte tipo corona Mantiene baja resistencia y reduce la generación de calor en el punto de unión.
• BloqueoAutocierre Instalación sin herramientas especializadas y sin desconexiones accidentales.
• SelladoIP68 Protección contra agua y polvo en instalación a la intemperie.
• Cable admitido2.5 a 16 mm² Un mismo conector cubre varios calibres de cable solar.
• CertificacionesTUV, UL, IEC, CE Estándares reconocidos para conexión fotovoltaica profesional.

Especificaciones eléctricas

Tensión máxima	1500 VDC
Resistencia de contacto	menor a 0.35 mΩ
Rango de cable	2.5 a 16 mm²

Resistencia ambiental

Grado de protección	IP68
Resistencia UV	sí
Resistencia a la corrosión	sí
Vida útil estimada	superior a 25 años

Certificaciones

Normas	TUV, UL, IEC, CE

25

Años

Vida útil declarada por el fabricante El conector está diseñado para acompañar toda la vida útil de un sistema fotovoltaico sin necesidad de reemplazo bajo condiciones normales de operación.

Preguntas frecuentes

¿Este conector sirve para paneles de 1500 V?

Sí, está diseñado para operar hasta 1500 VDC, que es el rango que usan la mayoría de plantas solares de mediana y gran escala en Colombia.

¿Qué calibre de cable admite?

Admite cables solares de 2.5 mm² a 16 mm², así que un mismo conector cubre desde instalaciones residenciales pequeñas hasta strings de mayor calibre.

¿Necesito herramienta especial para instalarlo?

No. El mecanismo de bloqueo por autocierre permite armar la conexión empujando hasta que hace clic, sin crimpadora de bloqueo ni herramienta adicional.

¿Es compatible con conectores MC4 de otras marcas?

El estándar MC4 es compatible entre fabricantes que cumplan la misma norma, pero para asegurar el sellado y la resistencia de contacto declarados conviene usar pareja macho-hembra de la misma marca.

¿Aguanta instalación en la costa o cerca del mar?

Sí. La protección IP68 y la resistencia a la corrosión lo hacen apto para la humedad y la salinidad de la costa Caribe y el Pacífico colombiano.

¿Qué mantenimiento requiere una vez instalado?

Ninguno especial en operación normal. El sellado IP68 y el contacto de baja resistencia están pensados para funcionar sin intervención durante toda la vida útil declarada de 25 años.

¿Con qué certificaciones cuenta?

Cuenta con certificación TUV, UL, IEC y CE, estándares reconocidos para conectores fotovoltaicos de uso profesional.

• LEADER fabrica componentes fotovoltaicos con certificación internacional para instalaciones profesionales.
• Solartex Colombia despacha a todo el territorio nacional.
