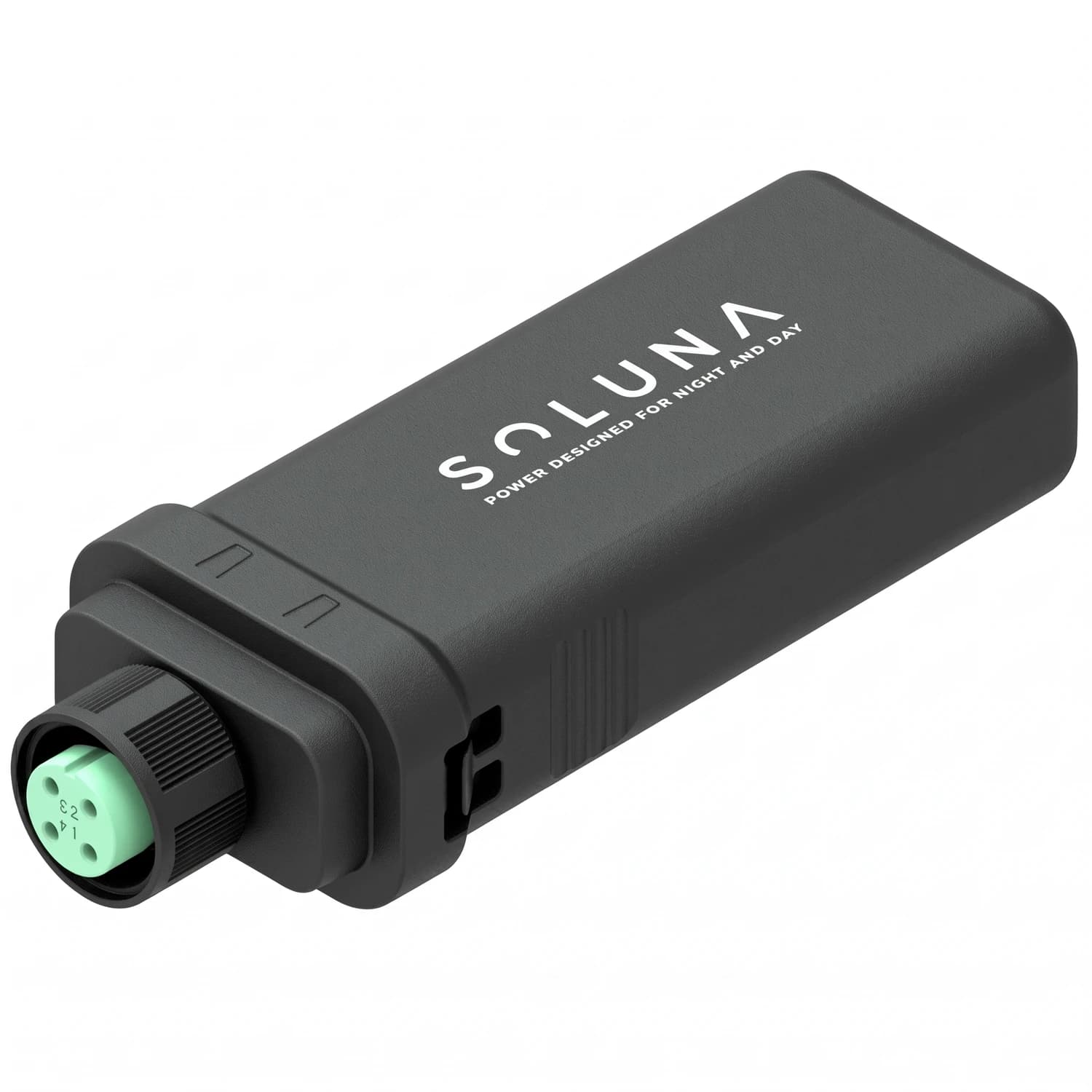

WiFi Stick RSW-1 con Wi-Fi y Bluetooth para monitoreo remoto de baterías Soluna de alto voltaje

Registrador de datos que conecta la batería a la nube y al celular del instalador.

El Soluna WiFi Stick RSW-1 es el módulo que convierte una batería Soluna de alto voltaje en un equipo monitoreable a distancia. Se conecta al puerto CAN de la batería con un conector circular de 4 pines y transmite voltaje, corriente, temperatura y ciclos de carga a la app Soluna eCloud y al portal web. Su instalación es de tipo insertar y asegurar con tornillo, sin necesidad de herramientas especiales ni de abrir la batería. Con 3 LED indicadores, permite revisar de un vistazo si la comunicación con la batería, el router y el servidor están activas.

• Conectividad Wi-Fi 2.4 GHz y Bluetooth
• Actualización de firmware OTA en aproximadamente 6 minutos
• 3 LED de diagnóstico (COM, NET, STAT)
• Compatible con Soluna 6K/10K/15K Pack HV(L-E) y HV 4.5K Module
• Instalación por inserción y tornillo, sin errores de polaridad
• Garantía de 2 años

5-12 V CC

Alimentación de entrada

1.5 W

Consumo de potencia

2.4 GHz

Banda Wi-Fi soportada

6 min

Tiempo aproximado de actualización OTA

2 años

Garantía del fabricante

El intervalo de recolección de datos es de 5 minutos, suficiente para seguir el comportamiento de carga y descarga de un sistema de baterías sin saturar la red del sitio. Al operar entre -30°C y 70°C, el WiFi Stick soporta tanto el calor de un cuarto de baterías en la costa Caribe como las temperaturas bajas del altiplano, sin perder la comunicación con el pack.

La conectividad dual es lo que resuelve la puesta en marcha en campo: si el sitio todavía no tiene el router configurado o la instalación queda en una zona rural sin buena señal, el técnico se conecta por Bluetooth para leer parámetros, cambiar el protocolo de comunicación con el inversor y actualizar el firmware sin depender de internet. Una vez el sistema queda en servicio, el monitoreo pasa a Wi-Fi para seguimiento remoto continuo desde la app o el portal web.

Diagnóstico en sitioConfiguración sin internet por Bluetooth El instalador lee parámetros de la batería, cambia protocolos de comunicación y actualiza el firmware del pack aunque el sitio no tenga red Wi-Fi disponible en el momento de la puesta en marcha.

• Conector4 pines circular CAN Enlace directo con el puerto de comunicación de la batería, sin adaptadores adicionales.
• Indicador COMEstado de la batería Fijo si está conectado, parpadeo rápido mientras transmite datos, apagado si hay error de conexión.
• Indicador NETEstado de la red Distingue entre conectado al servidor, conectado al router o en modo configuración.
• Indicador STATEstado del logger Parpadeo lento en funcionamiento normal, apagado ante una anomalía operativa.
• App eCloudMonitoreo multiplataforma Visualización de voltaje, corriente, temperatura y ciclos desde celular o navegador.
• InstalaciónInsertar y asegurar Guía de encastre ranurada que evita errores de polaridad al conectar.

Compatibilidad con baterías Soluna

Modelos de alto voltaje compatibles con esta variante de hardware (HV Pack)

Modelo de batería	Soluna 6K Pack HV(L-E)
Modelo de batería	Soluna 10K Pack HV(L-E)
Modelo de batería	Soluna 15K Pack HV(L-E)
Modelo de batería	Soluna HV 4.5K Module

Especificaciones técnicas

Características físicas

Modelo	WiFi Stick RSW-1
Dimensiones (alto x ancho x profundo)	122 x 49 x 30 mm
Peso	0.1 kg
Instalación	Insertar y asegurar con tornillo

Características eléctricas y de comunicación

Alimentación de entrada	5-12 V CC
Consumo de potencia	1.5 W
Interfaz de comunicación	Conector circular de 4 pines (CAN) / USB
Conectividad inalámbrica	Wi-Fi 2.4~2.48 GHz (802.11 b/g/n), Bluetooth
Intervalo de recolección de datos	5 minutos
Tiempo de actualización OTA	Aproximadamente 6 minutos
Indicadores	3 LED (COM, NET, STAT)
Plataforma de monitoreo	App Soluna eCloud (iOS/Android) y portal web

Condiciones ambientales

Temperatura de operación	-30°C a 70°C
Temperatura de almacenamiento	-40°C a 90°C
Humedad de operación	10% a 90%
Humedad de almacenamiento	menor a 50%

2

Años

Garantía del fabricante Soluna respalda el WiFi Stick RSW-1 por 2 años, cubriendo defectos de fabricación del módulo de comunicación.

¿El WiFi Stick RSW-1 sirve para cualquier batería Soluna?

No. La variante de alto voltaje (HV Pack) es compatible con Soluna 6K, 10K y 15K Pack HV(L-E) y con el HV 4.5K Module. Existen otras variantes de hardware para las líneas de bajo voltaje (LV MOS Pack y LV Relay Pack), así que antes de comprar confirma el modelo exacto de tu batería.

¿Necesito internet en el sitio para configurar el equipo?

No para la puesta en marcha inicial. El Bluetooth permite leer parámetros, cambiar protocolos de comunicación con el inversor y actualizar el firmware sin conexión a internet. El monitoreo remoto continuo sí requiere Wi-Fi 2.4 GHz una vez el sitio tenga router disponible.

¿El WiFi Stick funciona con redes de 5 GHz?

No. Solo se conecta a redes Wi-Fi de 2.4 GHz bajo el estándar 802.11b/g/n. Si el router del sitio trabaja en banda dual, hay que asegurarse de conectarlo a la red de 2.4 GHz.

¿Cómo sé si el equipo está fallando o si el problema es de red?

Los tres LED (COM, NET, STAT) indican por separado el estado de la comunicación con la batería, con el router/servidor y del logger en sí. Por ejemplo, si COM está fijo pero NET parpadea rápido, el problema está en la configuración de red y no en la conexión con la batería.

¿Cuánto tarda en actualizarse el firmware del equipo?

La actualización OTA (por aire) toma aproximadamente 6 minutos. Durante ese proceso el indicador STAT muestra si el logger sigue operando con normalidad.

¿Cómo se instala físicamente el WiFi Stick en la batería?

Se instala por inserción directa en el puerto de comunicación de la batería, con una guía de encastre ranurada que evita errores de polaridad, y se asegura con tornillo para fijarlo en su lugar.

¿Qué información puedo ver en la app Soluna eCloud?

Voltaje, corriente, temperatura y ciclos de carga/descarga de la batería, además de las alertas de falla que reporta el sistema, con actualizaciones cada 5 minutos.

¿Qué garantía tiene el WiFi Stick RSW-1?

El fabricante lo respalda con 2 años de garantía contra defectos de fabricación.
