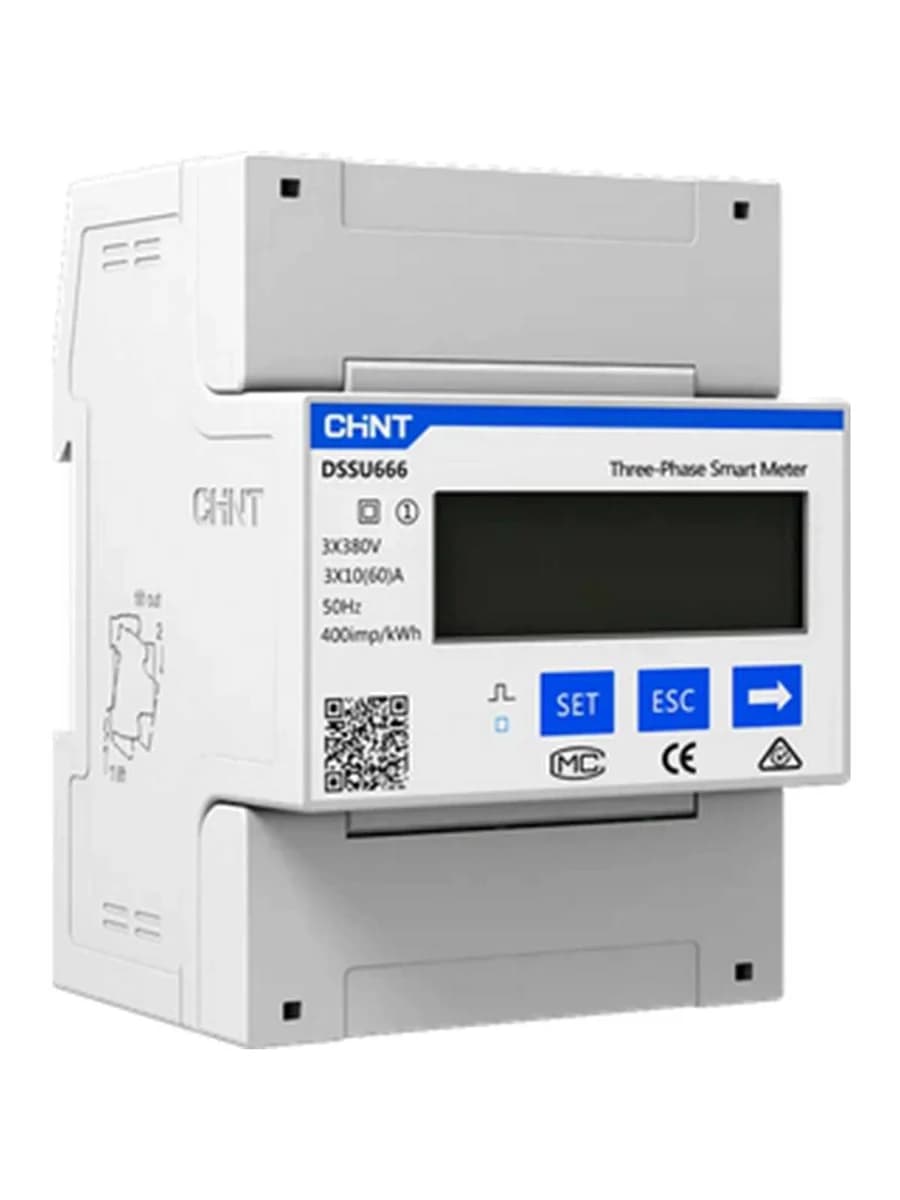

Medidor inteligente trifásico DTSU666-CT RS485 Chint

Chint - medidores de energía

Medidor inteligente trifásico DTSU666-CT con precisión clase 0.5S para control de inyección a la red

Submedición trifásica por transformadores de corriente, con salida Modbus-RTU para integrarse a tu sistema de monitoreo.

El DTSU666-CT mide energía activa y reactiva, potencia, corriente y voltaje por fase en redes trifásicas de 4 hilos, usando transformadores de corriente externos en lugar de conexión directa. Se monta en riel DIN y se comunica por RS485 con protocolo Modbus-RTU, lo que lo hace compatible con inversores solares, controladores de exportación y sistemas de gestión de energía (EMS). Es la pieza que necesitas cuando el sistema fotovoltaico trifásico tiene que limitar o anular la inyección de excedentes a la red.

• Precisión clase C / 0.5S
• Comunicación RS485 / Modbus-RTU
• Medición indirecta por CT: 0.015-1.5(6)A
• Trifásico 4 hilos (3P4W), 3×220/380V a 3×240/415V
• Montaje en riel DIN de 72 mm
• Grado de protección IP20

0.5S

Clase de precisión

6400 imp/kWh

Constante de pulso

19200 bps

Velocidad máxima Modbus-RTU

72 mm

Ancho de montaje en riel DIN

3P4W

Conexión trifásica de 4 hilos

En un sistema fotovoltaico trifásico conectado a la red, saber cuánta energía se inyecta y cuánta se consume no es opcional cuando el operador de red exige inyección cero o un límite de exportación. El DTSU666-CT resuelve esa medición sin intervenir directamente en las líneas de potencia: trabaja con transformadores de corriente externos, lo que permite instalarlo en circuitos de alta corriente sin cambiar el cableado principal.

Su salida RS485 con Modbus-RTU lo conecta directo al inversor o al controlador de exportación, que usa esos datos en tiempo real para ajustar cuánta potencia entrega el sistema a la red. También sirve para submedición en edificios comerciales o industriales donde hay que segmentar el consumo por áreas, o como nodo de un sistema SCADA que centraliza lecturas de varios puntos.

Control de inyecciónLectura en tiempo real para limitar la exportación a la red El DTSU666-CT entrega al inversor o al controlador de exportación los valores de potencia y energía que necesita para aplicar inyección cero o un límite dinámico de excedentes, algo que muchos operadores de red en Colombia exigen antes de aprobar la conexión de un sistema fotovoltaico.

• Medición indirectaCT 0.015-1.5(6)A Se conecta a transformadores de corriente externos, sin intervenir el cableado de potencia principal.
• Rango de tensión3×220/380V a 3×240/415V Opera de forma estable entre 0.8Un y 1.15Un, cubriendo variaciones normales de la red.
• Comunicación digitalRS485 / Modbus-RTU Velocidad ajustable hasta 19200 bps, para integrarse con inversores y sistemas EMS.
• Pantalla localLCD de 7 caracteres Permite leer y configurar direcciones y ratios sin necesidad de un computador conectado.
• Montaje compactoRiel DIN de 72 mm Formato modular que ocupa poco espacio en el tablero.
• Frecuencia dual50 Hz o 60 Hz Compatible con la frecuencia estándar de la red eléctrica colombiana.

Medición y precisión

Tipo de medición	Indirecta, con transformadores de corriente externos
Rango CT	0.015-1.5(6)A
Precisión	Clase C / 0.5S
Constante de pulso	6400 imp/kWh
Tipo de conexión	Trifásico de 4 hilos (3P4W)

Eléctricas y comunicación

Voltaje nominal	3×220/380V a 3×240/415V
Rango de operación	0.8Un a 1.15Un
Frecuencia	50 Hz o 60 Hz
Comunicación	RS485 / Modbus-RTU, hasta 19200 bps
Pantalla	LCD de 7 caracteres

Dimensiones y montaje

Peso	0,33 kg
Dimensiones	7,2 × 9,5 × 6,5 cm
Montaje	Riel DIN, 72 mm de ancho
Grado de protección	IP20

¿Necesito transformadores de corriente aparte para instalar este medidor?

Sí, el DTSU666-CT mide de forma indirecta y requiere transformadores de corriente externos dentro del rango 0.015-1.5(6)A. No se conecta directo a las líneas de potencia.

¿Se puede conectar directamente a un inversor solar trifásico?

Se comunica por RS485 con Modbus-RTU, protocolo que la mayoría de inversores trifásicos y controladores de exportación soportan para recibir datos de medición en tiempo real.

¿Sirve para aplicar inyección cero a la red?

Sí, es una de sus aplicaciones típicas: entrega las lecturas de potencia que el controlador de exportación o el inversor usan para limitar o anular la energía inyectada a la red.

¿Qué velocidad de comunicación soporta?

La velocidad Modbus-RTU es ajustable, con valores disponibles de 1200, 2400, 4800, 9600 (por defecto) y hasta 19200 bps.

¿Cómo se configura la dirección o el ratio de los transformadores de corriente?

Desde la pantalla LCD del equipo, usando los botones físicos SET, ESC y flecha, sin necesidad de un computador conectado.

¿Qué grado de protección tiene la carcasa?

IP20, adecuado para montaje en tablero cerrado de riel DIN, no para exposición directa a la intemperie.

¿Funciona con redes de 50 Hz y 60 Hz?

Sí, opera en ambas frecuencias, lo que cubre tanto la red eléctrica colombiana como otros estándares regionales.
