Medidor inteligente trifásico DTSU666 medición directa Chint

Chint - medidores de energía

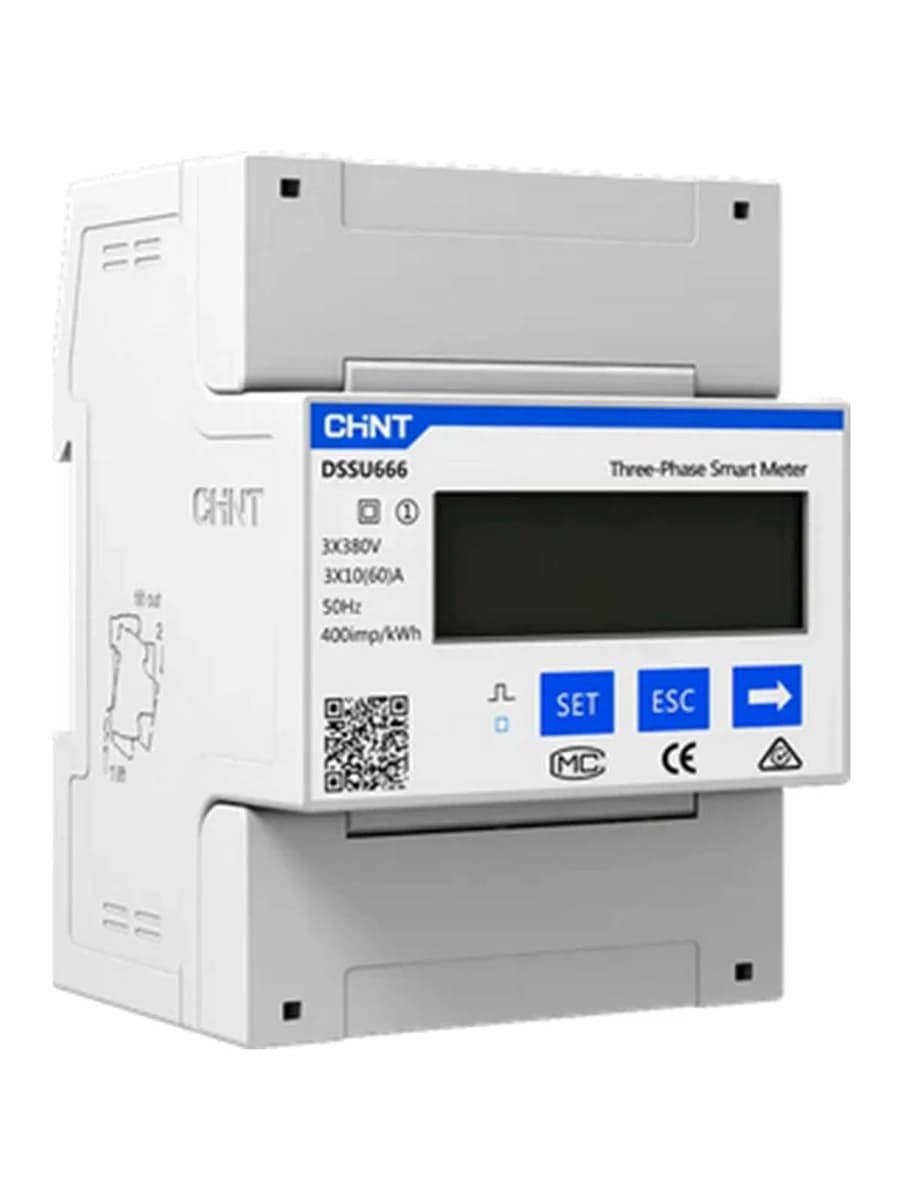

Medidor inteligente trifásico DTSU666 con medición directa hasta 80A sin transformadores de corriente

Monitoreo de energía trifásica y control de exportación a red, sin CTs externos

El DTSU666 es un medidor trifásico de conexión directa, pensado para sistemas fotovoltaicos y cargas industriales o comerciales que necesitan medir consumo, generación y exportación de energía sin instalar transformadores de corriente aparte. Se comunica por Modbus-RTU sobre RS485, lo que le permite dialogar directamente con inversores para limitar la inyección de excedentes a la red. Su montaje en riel DIN y su configuración por teclado físico simplifican la puesta en marcha en tableros donde el espacio y el tiempo de instalación son limitados.

• Medición directa hasta 0.25-5(80) A, sin CTs
• Comunicación RS485 / Modbus-RTU
• Precisión clase B según EN50470-3
• Control de exportación de energía a la red
• Montaje en riel DIN 35 mm

80 A

Corriente máxima de medición directa

3x220/380 V

Tensión nominal (hasta 3x240/415 V)

1200-9600 bps

Velocidad de comunicación Modbus ajustable

IP51

Grado de protección para uso en interiores

A diferencia de los medidores que trabajan con transformadores de corriente externos, el DTSU666 se conecta directamente a la línea, lo que reduce el cableado, los puntos de falla y el tiempo de instalación en tableros de baja tensión. Esto lo hace especialmente útil en instalaciones fotovoltaicas trifásicas donde ya hay poco espacio disponible y se necesita medir con precisión tanto el consumo como la energía inyectada.

El equipo se integra con inversores compatibles con Modbus-RTU para ejecutar funciones de limitación de exportación de energía a la red, una función que gana relevancia en Colombia con el crecimiento de proyectos de autoconsumo bajo la Ley 1715 de 2014, donde el sistema debe reportar con precisión cuánta energía entrega a la red pública.

Sin transformadores de corrienteMedición directa hasta 80 A El DTSU666 elimina la necesidad de CTs externos en instalaciones de hasta 80 A, simplificando el montaje en tableros donde cada componente adicional significa más cableado y más puntos de revisión.

• ConexiónDirecta 0.25-5(80) A Sin transformadores de corriente externos, ideal para instalaciones industriales, comerciales o institucionales sin CTs.
• ComunicaciónRS485 Modbus-RTU Velocidad ajustable entre 1200 y 9600 bps para integrarse con inversores y sistemas de monitoreo.
• PantallaLCD multiparámetro Muestra voltaje, corriente, potencia activa/reactiva, frecuencia, factor de potencia y energía.
• MontajeRiel DIN 35 mm Diseño modular y compacto para tableros eléctricos estándar.
• ConfiguraciónPor teclado físico Ajusta dirección Modbus, idioma y ratios sin software adicional.
• PrecisiónClase B (EN50470-3) Medición confiable de energía activa para reportes de consumo y exportación.

Especificaciones eléctricas

Tipo de conexión	Medición directa 0.25-5(80) A
Rango de tensión	3x220/380 V a 3x240/415 V
Frecuencia	50 / 60 Hz
Precisión	Clase B (EN50470-3), energía activa

Comunicación y configuración

Protocolo	RS485, Modbus-RTU
Velocidad	Ajustable, 1200-9600 bps
Parámetros configurables	Dirección Modbus, idioma, ratios (teclado físico)
Pantalla	LCD: voltaje, corriente, potencia activa/reactiva, frecuencia, factor de potencia, energía

Datos físicos

Montaje	Riel DIN 35 mm
Protección	IP51, uso en interiores
Dimensiones	7,2 x 9,5 x 6,5 cm
Peso	0,33 kg

Preguntas frecuentes

¿El DTSU666 necesita transformadores de corriente?

No. Es un medidor de conexión directa, diseñado para medir hasta 80 A sin necesidad de instalar transformadores de corriente (CTs) externos.

¿Con qué inversores se puede comunicar?

Se comunica mediante Modbus-RTU sobre RS485, protocolo estándar compatible con la mayoría de inversores trifásicos que soportan funciones de limitación de exportación de energía.

¿Sirve para instalaciones que superan los 80 A?

No directamente. Para corrientes mayores se necesita un medidor con transformadores de corriente externos, ya que el DTSU666 está diseñado para medición directa hasta 0.25-5(80) A.

¿Se puede instalar a la intemperie?

No. Su grado de protección IP51 lo limita a uso en interiores, dentro de un tablero eléctrico protegido.

¿Cómo se configura la dirección Modbus?

Se ajusta directamente desde el teclado físico del equipo, junto con otros parámetros como el idioma y los ratios de medición, sin necesidad de software adicional.

¿Qué tensión de red soporta?

Trabaja en rangos de 3x220/380 V hasta 3x240/415 V, compatible con las configuraciones trifásicas típicas de instalaciones industriales y comerciales en Colombia.

¿Qué datos muestra la pantalla LCD?

Voltaje, corriente, potencia activa y reactiva, frecuencia, factor de potencia y energía, tanto importada como exportada.

• Marca Chint, referente global en equipos de medición y protección eléctrica
• Diseñado para integrarse con inversores trifásicos vía Modbus-RTU
• Despacho a todo el territorio nacional
