Kit de montaje en aluminio para 3 paneles solares grandes

UISOLAR - Sistemas de montaje fotovoltaico

Kit de montaje para 3 paneles solares de techo plano con 8,10 m de perfil para una fila firme y alineada

Estructura coplanar completa para fijar tres módulos grandes sobre cubierta plana

Este kit reúne los rieles, abrazaderas, bases en L y tornillería necesarios para instalar tres paneles solares grandes en una sola fila sobre techo plano. Las cantidades vienen calculadas para esa configuración exacta, así que no te quedas corto de bases ni de abrazaderas a mitad de montaje. El aluminio anodizado y la tornillería en acero inoxidable están pensados para resistir a la intemperie durante más de 25 años. Es la opción directa para quien arma un arreglo mediano de tres paneles sobre superficie plana.

• 8,10 m de perfil total en 2 rieles de 4,05 m
• Aluminio 6005-T5 anodizado anticorrosivo
• 8 bases en L para anclaje distribuido
• 4 abrazaderas finales y 4 intermedias incluidas
• Tornillería en acero inoxidable
• Vida útil estimada superior a 25 años

3

Paneles grandes en una fila

8,10 m

Total de perfil (2 rieles de 4,05 m)

8

Bases en L de anclaje

10,4 kg

Peso neto del kit

25+ años

Vida útil estimada

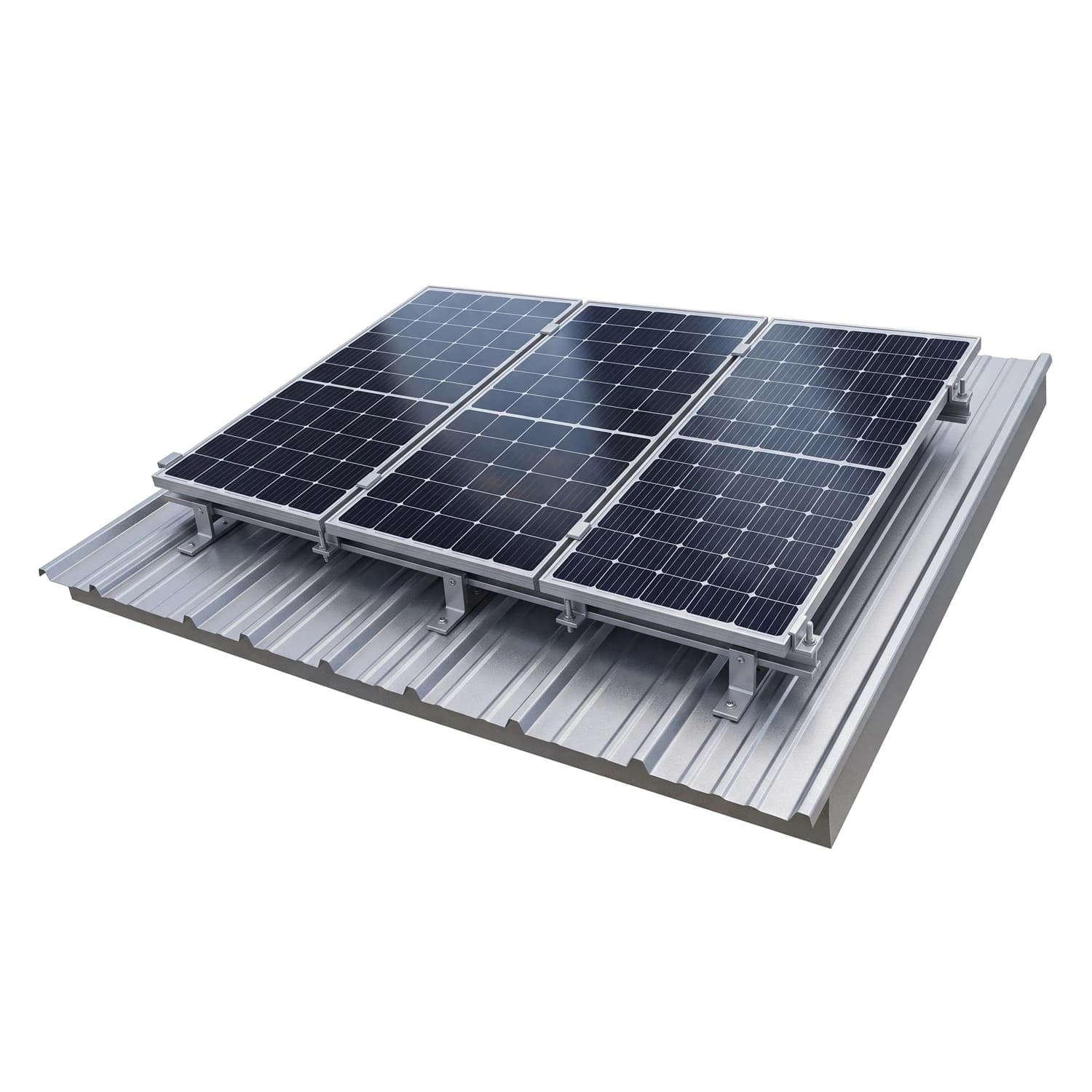

El kit está diseñado para que los tres paneles queden uno junto al otro, sostenidos por dos líneas de riel continuas. Cada riel se apoya en cuatro bases en L, repartidas de forma uniforme para transmitir la carga del arreglo hacia la estructura del techo. Las abrazaderas finales sujetan los extremos exteriores sin perforar el marco del panel, mientras que las intermedias fijan los módulos entre sí en los dos puntos de unión que deja una fila de tres.

Es un montaje coplanar: los paneles quedan paralelos a la pendiente del techo, sin ángulo propio. Por eso conviene revisar antes la inclinación de la cubierta: si ya está cerca del ángulo que te conviene para tu zona, esta es la solución más simple y económica; si el techo es plano de verdad o su orientación no es la ideal, vas a necesitar una estructura triangulada o regulable aparte, que este kit no incluye.

Dimensionamiento cerradoTodas las piezas calculadas para 3 paneles, sin faltantes El kit llega con la cantidad exacta de rieles, abrazaderas y bases en L para una fila de tres módulos grandes, evitando el error común de comprar perfil corto o pocas abrazaderas intermedias y tener que completar el pedido a mitad de instalación.

• Rieles2 x 4,05 m Aluminio anodizado, recorren los tres paneles y reparten la carga hacia las bases en L.
• Abrazaderas finales4 unidades Sujetan los extremos exteriores del arreglo contra el riel.
• Abrazaderas intermedias4 unidades Fijan cada par de paneles contiguos en los dos puntos de unión de la fila.
• Bases en L8 unidades Anclan los rieles al techo, 4 por línea de riel.
• TornilleríaAcero inoxidable Para todas las uniones y fijaciones del sistema.
• Uniones de rielIncluidas si aplica Se usan cuando el riel llega segmentado para transporte y deben quedar cerca de una base en L.

Dónde y cómo se instala

Techo plano, montaje coplanar

El kit fija los paneles directamente sobre techo plano o superficie plana preparada, con las bases en L ancladas a una estructura resistente, no solo a la cubierta. En instalaciones sobre teja, zinc o fibrocemento, cada perforación debe quedar sellada con un producto compatible con esa cubierta para evitar filtraciones.

Especificaciones técnicas

Capacidad	3 paneles solares grandes en serie, una fila
Tipo de montaje	Coplanar sobre techo plano o superficie plana preparada
Material principal	Aluminio extruido aleación 6005-T5 anodizado
Tornillería	Acero inoxidable, resistente a corrosión
Rieles	2 unidades de 4,05 m aprox.
Total de perfil	8,10 m aprox.
Abrazaderas finales	4 unidades
Abrazaderas intermedias	4 unidades
Bases en L	8 unidades
Compatibilidad de marco	Paneles con marco de 30 a 40 mm aprox., verificar antes de instalar

Peso y embalaje

Peso neto	10,4 kg aprox.
Peso con embalaje	11 kg aprox.
Dimensiones de embalaje	410 x 15 x 11 cm aprox.
Resistencia ambiental	Apto para intemperie, radiación UV y zonas costeras
Vida útil estimada	Más de 25 años con instalación y mantenimiento adecuados

Mantenimiento preventivo

Frecuencia de revisión recomendada

Cada 6 meses	Revisar apriete visual de abrazaderas, bases y uniones, y descartar piezas sueltas
Después de temporales	Inspeccionar desplazamientos, vibraciones, filtraciones o deformaciones
Anual	Revisar sellos de perforaciones, corrosión, suciedad acumulada y estado del cableado
Cada limpieza de paneles	Confirmar que no se pisen rieles, conectores ni cableado DC

25+

Años

Vida útil estimada del sistema El aluminio anodizado y la tornillería en acero inoxidable evitan el par galvánico y la corrosión en las uniones, lo que sostiene esta durabilidad siempre que la instalación y el mantenimiento se hagan según lo indicado.

Preguntas frecuentes

¿Este kit sirve para cualquier techo plano?

Sirve para techo plano o superficie plana preparada, siempre que las bases en L se fijen sobre una estructura resistente y no solo sobre la cubierta. En techos con pozas de agua o drenaje deficiente, hay que corregir eso antes de instalar.

¿Qué paneles son compatibles con este kit?

Paneles solares grandes con marco de aproximadamente 30 a 40 mm de espesor. Conviene verificar esta medida antes de instalar y usar tres paneles del mismo modelo y dimensiones para que la fila quede alineada.

¿El kit incluye la conexión eléctrica de los paneles?

No. Este kit corresponde solo a la fijación mecánica. La conexión eléctrica, las protecciones DC, la puesta a tierra y la configuración en serie o paralelo dependen del inversor, el controlador y el proyecto eléctrico, y deben ser definidas por el instalador.

¿Cuántas bases en L necesito y cómo se distribuyen?

El kit trae 8 bases en L, repartidas en 4 puntos de apoyo por cada línea de riel, de forma uniforme a lo largo de los 4,05 m de cada riel.

¿Qué pasa si el techo no tiene la inclinación ideal?

Este kit es coplanar: los paneles quedan paralelos a la pendiente del techo, sin ángulo propio. Si la cubierta es plana de verdad o su orientación no es la adecuada, se necesita una estructura triangulada o regulable adicional, que no viene incluida en este kit.

¿Cómo se sella la perforación en el techo?

Cada punto donde se perfora para instalar una base en L debe quedar impermeabilizado con un sellador compatible con el tipo de cubierta (teja, zinc, fibrocemento u otra), para evitar filtraciones de agua.

¿Qué mantenimiento requiere el sistema de montaje?

Revisar el apriete visual de abrazaderas, bases y uniones cada 6 meses, inspeccionar después de temporales fuertes y hacer una revisión anual de sellos, corrosión y estado del cableado.
