Kit de montaje en aluminio para 1 panel solar grande

Solartex Colombia - estructuras de montaje fotovoltaico

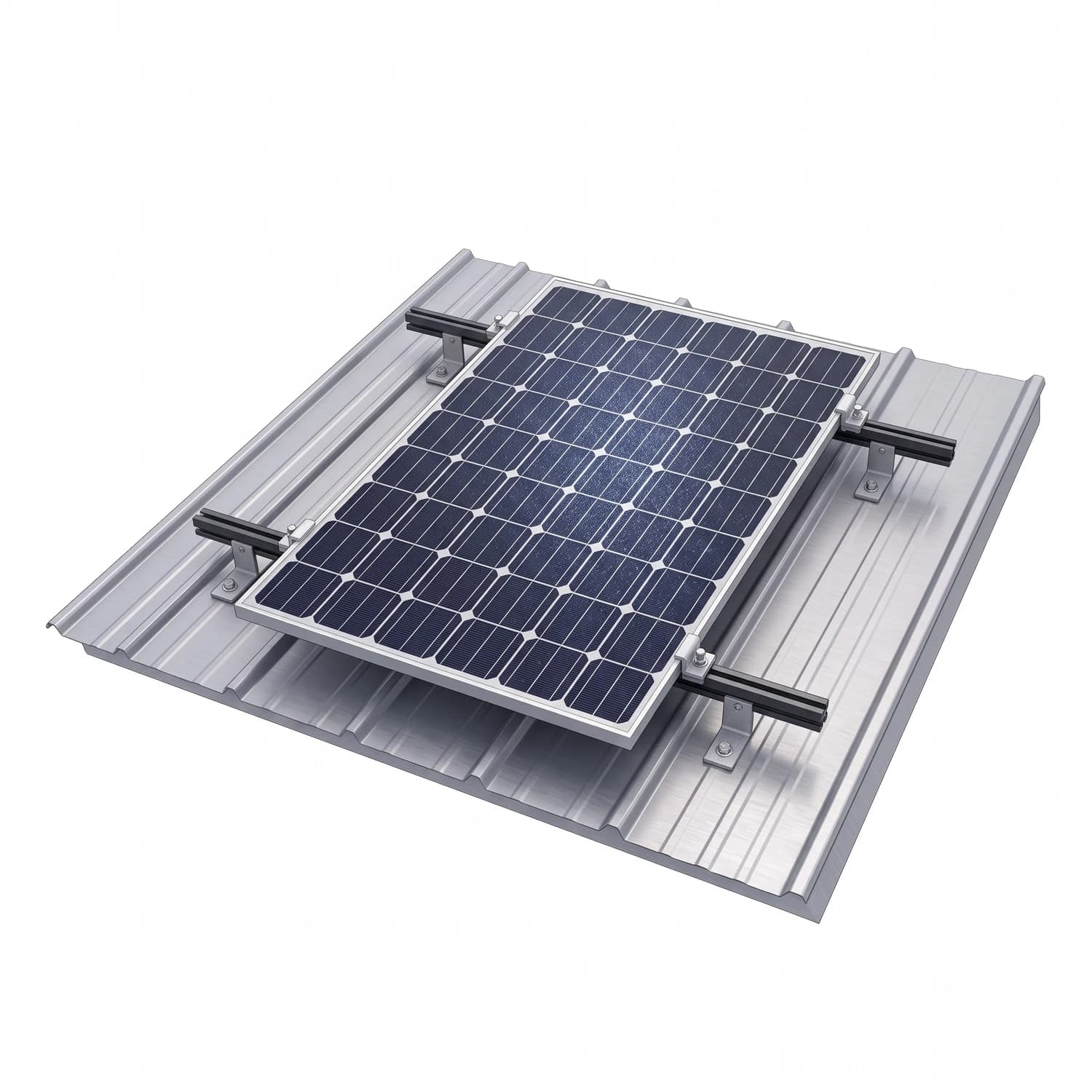

Kit de montaje coplanar para 1 panel solar grande con rieles de 1,20 m y anclaje en 4 puntos

El conjunto completo para fijar un módulo de gran formato sobre techo inclinado, sin cálculos ni compras sueltas.

Este kit entrega ya dimensionados los dos rieles, las cuatro abrazaderas finales, las cuatro bases en L y la tornillería necesarios para anclar un panel solar grande a un techo con teja, zinc, fibrocemento u otra cubierta. El montaje es coplanar: el panel queda paralelo a la pendiente existente, sin necesidad de estructura triangulada. Es la opción más económica cuando la inclinación del techo ya favorece la generación solar. Todo el conjunto está calculado para una sola unidad, así que no sobran ni faltan piezas.

• Aluminio 6005-T5 anodizado
• Rieles continuos de 1,20 m (x2)
• Tornillería en acero inoxidable
• Compatible con marcos de 30 a 40 mm
• Apto para zonas costeras y alta radiación UV
• Vida útil estimada superior a 25 años

1 panel

Capacidad del kit, formato grande

2 x 1,20 m

Rieles continuos de aluminio anodizado

4 u

Bases en L, 2 apoyos por riel

30-40 mm

Altura de marco compatible

25+ años

Vida útil estimada

Comprar los componentes de una estructura de montaje por separado obliga a calcular cuántos rieles, abrazaderas y bases necesita un panel grande, y un error en esa cuenta se traduce en piezas faltantes el día de la instalación o en abrazaderas que no calzan con el espesor del marco. Este kit resuelve esa parte del proyecto: trae las cantidades exactas para un módulo, con los rieles cruzando todo su ancho y las bases ya pensadas para anclarse a costaneras o vigas.

La estructura se arma con dos rieles de 1,20 m fijados mediante cuatro bases en L, dos por riel, y el panel queda sujeto por cuatro abrazaderas finales que toman sus dos bordes sin perforar el marco. Es el punto de partida modular de Solartex Colombia: si el proyecto crece, existen kits dimensionados para 3 paneles y más, que comparten el mismo criterio de cálculo y agregan abrazaderas intermedias para los módulos centrales.

Aluminio anodizadoResiste la salinidad del Pacífico y la radiación UV del altiplano El tratamiento de anodizado protege el 6005-T5 contra la oxidación y la corrosión, mientras la tornillería en acero inoxidable evita el par galvánico en las uniones. El conjunto está pensado para acompañar la vida útil del panel, más de 25 años, incluso en la humedad y salinidad de zonas costeras colombianas.

• Material estructuralAluminio extruido 6005-T5 Liviano y resistente, el estándar para estructuras fotovoltaicas.
• Rieles2 unidades de 1,20 m Cruzan todo el ancho del panel formando las dos líneas de soporte.
• Anclaje4 bases en L Dos por riel, se fijan a costaneras o vigas, nunca solo a la cubierta.
• Sujeción del panel4 abrazaderas finales Toman los dos bordes del módulo sin perforar el marco.
• TornilleríaAcero inoxidable Pernos, tuercas y fijaciones resistentes a la corrosión para todas las uniones.
• CompatibilidadMarco de 30 a 40 mm Verificar el espesor del marco del panel antes de comprar.

Orientación e inclinación para montaje coplanar en Colombia

Por la baja latitud del país, basta una inclinación suave para que el panel genere bien durante todo el año; se recomienda un mínimo de 10° a 15° para que la lluvia limpie la superficie. En la mayor parte del territorio conviene orientar el panel hacia el sur, aunque cerca del ecuador las orientaciones oriente y occidente también rinden bien con poca inclinación. Si el techo ya tiene una pendiente cercana a esos valores, el montaje coplanar es la solución más simple y económica; si es plano o mal orientado, se necesita una estructura triangulada o regulable, que este kit no incluye.

Especificaciones técnicas

Producto	Kit de montaje fotovoltaico coplanar
Referencia	KM1P
Capacidad	1 panel solar de gran formato
Tipo de montaje	Coplanar, panel paralelo a la pendiente del techo
Cubiertas compatibles	Teja, zinc, fibrocemento u otra, fijando a la estructura
Rieles	2 unidades de 1,20 m, continuos (2,40 m de perfil total)
Ancho de panel admisible	Hasta aprox. 1,13 m
Material de rieles	Aluminio extruido 6005-T5 anodizado
Abrazaderas y bases	Aluminio
Tornillería	Acero inoxidable
Compatibilidad de marco	Paneles con marco de 30 a 40 mm aprox.
Peso del kit	4,5 kg
Dimensiones del embalaje	140 x 14 x 9 cm
Resistencia ambiental	Apto para zonas costeras y alta radiación UV
Vida útil estimada	Más de 25 años con instalación y mantenimiento adecuados

Contenido del kit

Componente	Cantidad y función
Rieles de aluminio	2 unidades de 1,20 m, forman las dos líneas de soporte del panel
Abrazaderas finales	4 unidades, sujetan el marco contra los rieles en los dos bordes
Bases en L	4 unidades, anclan los rieles a costaneras o vigas, 2 por riel
Set de tornillería	Pernos, tuercas y fijaciones en acero inoxidable para todas las uniones

25+

Años

Vida útil estimada del kit Con instalación y mantenimiento adecuados, el conjunto acompaña la vida útil del panel sin perder resistencia ante la corrosión ni la radiación UV.

Preguntas frecuentes

¿Qué panel admite este kit por tamaño de marco?

Paneles de gran formato con marco de entre 30 y 40 mm de espesor aproximadamente. Es necesario confirmar esta medida antes de comprar, porque de ella depende el ajuste de las abrazaderas finales.

¿Sirve este kit para un techo plano?

No directamente. El kit es coplanar, es decir, deja el panel paralelo a la pendiente del techo. Si la cubierta es plana o su orientación no es la ideal, se necesita una estructura triangulada o regulable, que no viene incluida en este producto.

¿Qué pasa si quiero instalar más de un panel?

Para arreglos de 2 o más módulos en fila se necesitan abrazaderas intermedias y rieles más largos que los de este kit. Solartex Colombia ofrece kits dimensionados específicamente para 3 paneles y más, manteniendo el mismo criterio de cálculo.

¿Las bases en L se pueden fijar directamente sobre la cubierta?

No se recomienda. Las bases deben anclarse a un elemento estructural del techo, como costaneras o vigas, y nunca quedar sujetas solo a la cubierta, para que la fijación soporte el peso del panel y el viento.

¿El kit incluye las protecciones eléctricas del panel?

No. Este kit corresponde únicamente a la estructura mecánica de montaje. La conexión eléctrica, las protecciones DC, la puesta a tierra y el dimensionamiento del sistema deben ser definidos por un instalador calificado conforme al inversor o controlador de carga y al RETIE.

¿Qué mantenimiento requiere la estructura una vez instalada?

Se recomienda revisar visualmente abrazaderas y bases cada 6 meses, inspeccionar la estructura después de temporales por desplazamientos o filtraciones, y revisar anualmente sellos, corrosión, suciedad y cableado.

¿Qué herramientas necesito para instalarlo?

Taladro con brocas adecuadas a la cubierta, llaves para la tornillería, flexómetro y nivel (o nivel láser), sellador impermeable compatible con la cubierta, y elementos de protección personal como arnés, guantes y calzado antideslizante.
