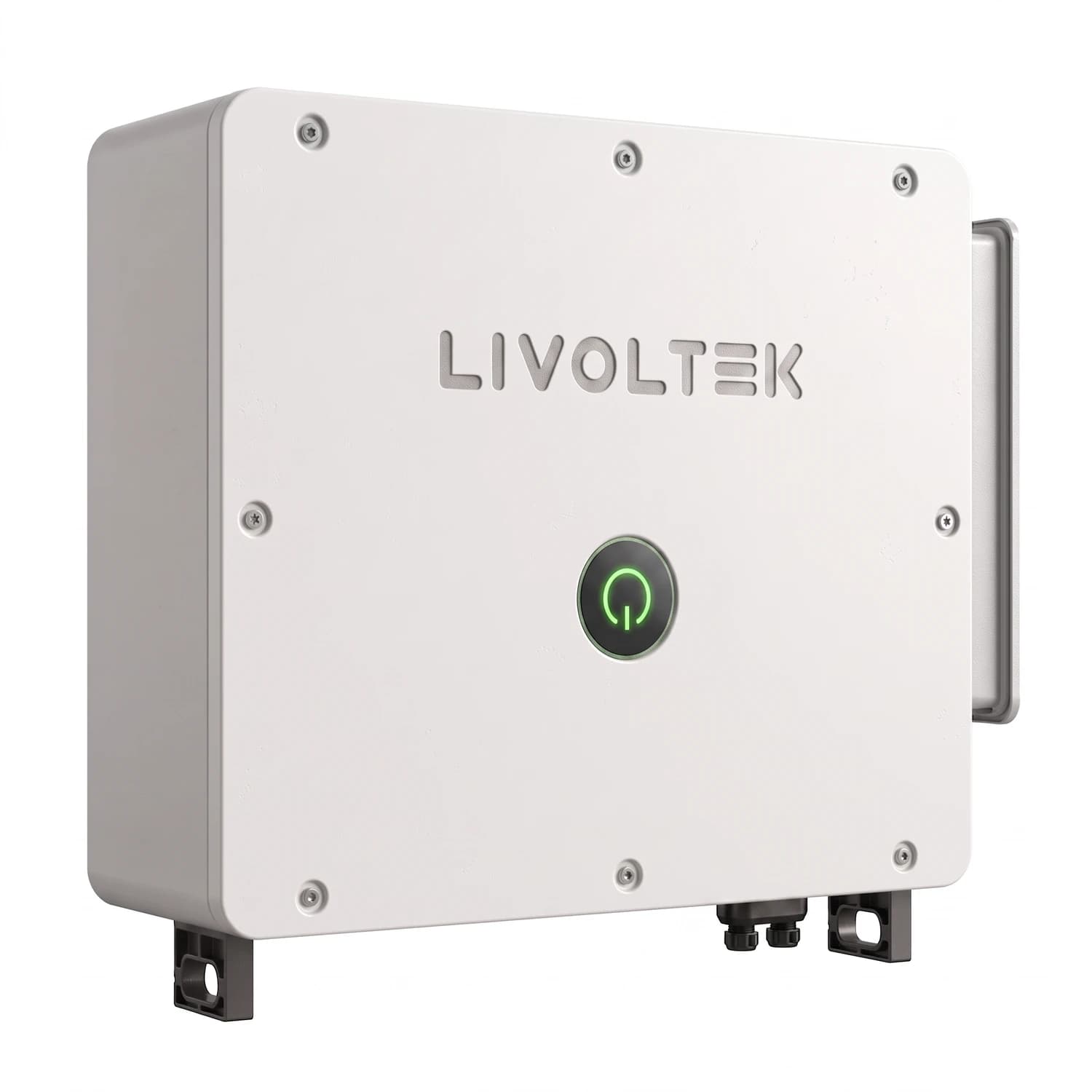

Inversor on grid 50kW trifásico GT3-50KL1 Livoltek

Livoltek - serie GT3-KL1

Inversor on grid trifásico 50kW con 4 MPPT y eficiencia máxima del 98,5%

Interconexión trifásica a 220 V para plantas comerciales e industriales

El GT3-50KL1 convierte hasta 50 kW de potencia AC nominal a partir de una entrada fotovoltaica de hasta 75 kWp, con margen para sobredimensionar el arreglo solar hasta un 50% sobre la potencia nominal. Su diseño sin transformador reduce peso y pérdidas, mientras que los 4 seguidores MPPT independientes con 8 entradas DC permiten repartir el arreglo en distintas orientaciones sin sacrificar cosecha energética. La carcasa IP66 permite instalarlo a la intemperie, en el techo o en la pared de la sala de equipos, sin gabinete adicional.

• Potencia nominal AC 50 kW trifásico 220V
• Eficiencia máxima 98,5%
• 4 MPPT independientes con 8 entradas DC
• Grado de protección IP66 para montaje en intemperie
• Sobredimensionamiento DC hasta 150% de la potencia AC
• Monitoreo remoto vía RS485 y Wi-Fi

50 kW

Potencia nominal de salida AC

98,5 %

Eficiencia máxima

4 MPPT

Seguidores independientes, 8 entradas DC

75 kWp

Potencia máxima de entrada DC

IP66

Grado de protección para intemperie

Este inversor está pensado para instalaciones de autoconsumo comercial e industrial que se conectan a redes trifásicas de baja tensión en 220 V. Acepta hasta 800 V DC en la entrada y trabaja en un rango MPPT de 180 a 700 V, lo que le da margen para arreglos con paneles de alta potencia conectados en cadenas largas. El seccionador DC integrado y las protecciones contra polaridad inversa, sobretensión tipo II y cortocircuito AC vienen de fábrica, sin necesidad de tablero de protecciones externo para esas funciones.

Con 4 MPPT y 2 entradas por cada uno, el arreglo se puede repartir en techos con distintas orientaciones o en varias filas de estructura sin perder rendimiento por desajuste entre cadenas. La función de escaneo MPPT global ayuda a mantener el punto de máxima potencia incluso cuando una parte del arreglo queda parcialmente sombreada, algo frecuente en techos industriales con obstáculos como ductos o tanques.

Ventilación autolimpianteMenos mantenimiento en instalaciones con polvo El sistema de limpieza de ventiladores de la serie GT3 reduce la acumulación de partículas en el disipador, lo que resulta útil en instalaciones industriales con ambientes polvorientos o en zonas secas del país donde el mantenimiento periódico es más difícil de programar.

• Entrada DC8 entradas, 4 MPPT Corriente máxima de entrada de 160 A (4 x 40 A) para arreglos de gran tamaño.
• Salida AC50 kW trifásico Voltaje nominal de 220 V (3/N/PE) con rango de operación de 176 a 264 V.
• Sin transformadorMenor peso y pérdidas Topología transformerless que reduce el volumen del equipo a 87 kg.
• Protección IP66Apto para intemperie Montaje en pared sin gabinete adicional, en rango de -30°C a +60°C con derrateo desde 45°C.
• ComunicaciónRS485 y Wi-Fi Monitoreo remoto vía app y local mediante indicadores LED.
• Protección Tipo IIContra sobretensión Relevante en Colombia, uno de los países con mayor densidad de descargas atmosféricas del mundo.

Entrada DC

Potencia máxima de entrada	75.000 Wp
Voltaje máximo DC	800 V
Voltaje mínimo de entrada PV	180 V
Voltaje de arranque	200 V
Voltaje nominal de entrada	370 V
Rango de operación MPPT	180 - 700 V
Corriente máxima de entrada	4 x 40 A
Corriente máxima de corto circuito	4 x 52 A
Número de MPPT	4
Cadenas por MPPT	2

Salida AC

Potencia nominal de salida	50.000 W
Potencia aparente máxima	55.000 VA
Corriente nominal de salida	131,2 A
Corriente máxima de salida	144,3 A
Voltaje nominal de salida	3/(N)/PE, 220 V
Rango de voltaje AC	176 - 264 V
Frecuencia nominal	50 / 60 Hz
Rango de frecuencia de red	55 - 65 Hz
Factor de potencia	> 0,99 en potencia nominal (ajustable 0,8 adelanto - 0,8 atraso)
THDi	< 3% en potencia nominal

Eficiencia y protecciones

Eficiencia máxima	98,5%
Eficiencia Euro	98,3%
Eficiencia MPPT	> 99%
Seccionador DC integrado	Sí
Protección de polaridad inversa	Sí
Protección de sobretensión	Tipo II
Detección de corriente PV	Sí
Detección de resistencia de aislamiento	Sí
Protección de sobrecorriente de salida	Sí
Protección de cortocircuito AC	Sí
Protección anti-isla	Sí
Protección contra temperatura	Sí
Monitoreo de falla a tierra	Sí
Recuperación PID integrada	Sí
Monitoreo de corriente residual	Sí
AFCI	Sí (opcional)

Datos generales

Dimensiones (An x Al x P)	960 x 725 x 369 mm
Peso	87 kg
Montaje	En pared
Grado de protección	IP66
Rango de temperatura de operación	-30°C a +60°C (derrateo a 45°C)
Humedad relativa	0 - 100%
Altitud máxima de operación	4.000 m (derrateo desde 3.000 m)
Consumo de energía nocturna	< 5 W
Pantalla	LED + App
Comunicación	RS485, Wi-Fi
Topología	Sin transformador

5

Años

Garantía estándar del fabricante Livoltek respalda el GT3-50KL1 con 5 años de garantía estándar de fábrica.

¿Con cuántos paneles solares se puede armar el arreglo para este inversor?

El GT3-50KL1 acepta hasta 75 kWp de potencia DC, es decir hasta un 150% de su potencia nominal AC. Con paneles de 550 W, por ejemplo, eso equivale a alrededor de 136 módulos repartidos en las 8 entradas DC (2 por cada uno de los 4 MPPT).

¿Se puede instalar a la intemperie sin gabinete adicional?

Sí. Tiene grado de protección IP66, lo que permite montarlo en pared expuesto al ambiente exterior sin necesidad de cubierta o gabinete extra.

¿Necesita transformador externo para conectarse a la red trifásica?

No. Es un inversor sin transformador (transformerless), diseñado para conectarse directamente a una red trifásica de 220 V (3/N/PE).

¿Cómo se monitorea la generación de energía?

Cuenta con pantalla LED local y comunicación por RS485 y Wi-Fi, que permite el monitoreo remoto de la generación a través de la app del fabricante.

¿Qué protección tiene contra descargas atmosféricas?

Incorpora protección contra sobretensión Tipo II integrada, además de monitoreo de falla a tierra y recuperación PID, relevante en Colombia por la alta densidad de descargas eléctricas.

¿Qué mantenimiento requiere el sistema de ventilación?

El diseño de limpieza de ventiladores reduce la acumulación de polvo en el disipador, lo que disminuye la frecuencia de mantenimiento en ambientes con partículas en suspensión.

¿Cuál es la garantía y qué cubre?

Livoltek ofrece 5 años de garantía estándar de fábrica para este modelo.
